modulo termico infrarosso della macchina fotografica di 400x300 17μm con la misura di temperatura
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 400x300 / 17μm | NETD | <30mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | DIMENSIONE | 44.5x44.5x36.6mm |
Evidenziare | modulo termico infrarosso della macchina fotografica 400x300,modulo termico infrarosso della macchina fotografica 77g |

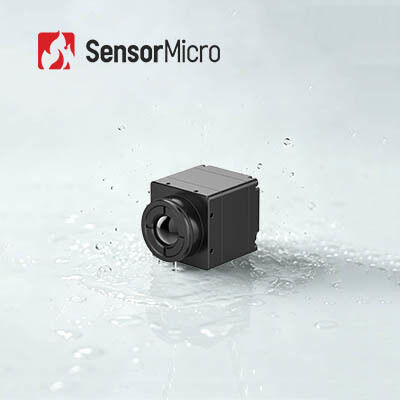

Il centro non raffreddato della macchina fotografica di registrazione di immagini termiche del VOx 400x300/17μm di LWIR per ispezione di costruzione
Il centro termico della macchina fotografica di PLUG417R usa il detctor infrarosso non raffreddato di 400x300/17μm LWIR con una funzione facoltativa di misura della temperatura. Questo modulo termico infrarosso può non solo misura il valore della temperatura intorno voi ma anche visualizzare la figura di registrazione di immagini termiche. Così deve essere la vostra migliore scelta per controllare il mutamento di temperatura.
La tecnologia dei sensori globale è produttore infrarosso del modulo della macchina fotografica dei rivelatori & di registrazione di immagini termiche di un OEM. Siamo commessi ad aprire una nuova visione per la misura industriale della temperatura. Dopo gli anni di accumulazione tecnica e di esperienza pratica di campo della misura infrarossa della temperatura, abbiamo fornito ai nostri clienti una gamma completa di soluzioni della visione di registrazione di immagini termiche della macchina.
- NETD<30mk>
- Prestazione stabile
- Integrazione facile & plugin
- Chiari qualità & dettagli di immagine
- Gamma di temperature personalizzabile
- Forte adattabilità ambientale
Modello | PLUG417R |
Prestazione del rivelatore di IR | |
Risoluzione | 400x300 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz/50Hz/60Hz |
Tempo di partenza | <15s> |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4.5~6V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 7.5mm/13mm/19mm/25mm/35mm |
Il modulo non raffreddato del sensore di PLUG417R IR è ampiamente usato nell'ispezione di Electric Power, visione artificiale, sicurezza di costruzione & controllo di HVAC, aria aperta, la lotta contro l'incendio & salvataggio, applicazione di legge & salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Come fa il piano focale non raffreddato il lavoro di microbolometer di matrice?
Usando il principio di effetto termico radiante infrarosso, il rivelatore infrarosso non raffreddato converte l'energia di radiazione infrarossa in energia termica con il materiale di assorbimento dell'infrarosso, di modo che la temperatura degli aumenti materiali sensibili. Poi, un determinato parametro fisico delle modifiche essenziali sensibili di conseguenza e convertiti nel segnale elettrico o nel segnale luminoso visibile attraverso un determinato meccanismo di conversione destinato per realizzare la rilevazione dell'oggetto.
2. Che cosa è il vantaggio del microbolometer non raffreddato del vox?
