il centro termico LWIR non raffreddato del modulo della macchina fotografica di 256x192 12μm per termografia

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello TIMO256
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 256x192 Consumo di energia 70mW
Ampiezza dello spettro 8~14μm Passo del pixel 12μm
NETD ≤45mK Frame per secondo 1~30Hz (personalizzabile)
Evidenziare

modulo termico della macchina fotografica 256x192

,

Il centro termico del modulo della macchina fotografica non raffreddato

Lasciate un messaggio
Descrizione di prodotto
Modulo di registrazione di immagini termiche TIMO256




Il centro non raffreddato della macchina fotografica del termale di LWIR 256x192/12μm per termografia, applicazioni di AIoT



Descrizione di prodotto



Il modulo non raffreddato della rappresentazione di TIMO256 IR, anche conosciuto come il modulo termico non raffreddato, è radiometrico-capace ed ha funzione senza contatto infrarossa disponibile di misura della temperatura. Include un rivelatore infrarosso livellato del pacchetto del wafer particolarmente di piccola dimensione di 256x192/12μm (WLP) che cattura lo spettro a onde lunghe di infrarosso (LWIR) che varia da 8 a 14μm.



Grazie alla tecnologia di WLP, il modulo del sensore della macchina fotografica di TIMO256 IR raggiunge la micro struttura eccellente e l'attimo leggero offre la maggior sensibilità e la qualità superiore di immagine ad un prezzo accessibile, permettendo al cliente di scegliere il tipo più adatto secondo i loro propri requisiti.



Come un rivelatore non raffreddato termico principale di IR e fornitore termico del modulo del sensore, la tecnologia dei sensori globale (GST) ha fornito ai clienti le varie soluzioni infrarosse mature e stabili di registrazione di immagini termiche. È più facile per i moduli della macchina fotografica di registrazione di immagini termiche sviluppati da GST da integrare nei prodotti più terminali e notevolmente riduce il costo per i clienti.



Caratteristiche principali



- Applicazioni completamente ottimizzate di scambio-c

- Adatto per vari prodotti infrarossi

- Una vasta gamma di applicazioni di registrazione di immagini termiche

- Basso consumo energetico



Specifiche di prodotto



Modello TIMO-256
Prestazione del rivelatore di IR
Risoluzione 256x192
Passo del pixel 12μm
Ampiezza dello spettro 8~14μm
NETD ≤45mK
Tipo della lente WLO
Modo del fuoco Zoom fisso
HFOV 53°±1°
Profondità di campo 10cm all'infinito
Frame per secondo 1~30Hz (personalizzabile)
Misura di temperatura
Gamma di temperature -20°C ~ +120°C (personalizzabile)
Accuratezza di temperatura Personalizzabile (soddisfaccia le richieste del corpo o della termografia industriale)
Colleghi/controllo
AVDD 3.6V±0.05V
VSK/VDET 5.0±0.05V
DVDD 1.8V±0.05V
Interfaccia Interfaccia di Digital
Consumo di energia 70mW
Caratteristiche fisiche
Dimensione (millimetri) 15x13x6.83 (le specifiche prevarranno)
Temperatura di operazione -20°C ~ +60°C
Temperatura di stoccaggio -40°C ~ +85°C



Applicazioni industriali



Il modulo di registrazione di immagini termiche TIMO256 è ampiamente usato in molte aree, quali la termografia, l'hardware intelligente, la casa intelligente, lo Smart Home, AIoT ecc.

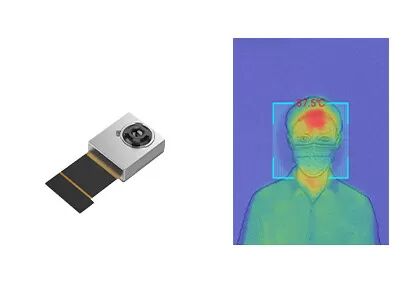

il centro termico LWIR non raffreddato del modulo della macchina fotografica di 256x192 12μm per termografia 0



Rivelatori non raffreddati raffreddati di IR



il centro termico LWIR non raffreddato del modulo della macchina fotografica di 256x192 12μm per termografia 1





FAQ



1. Che cosa è sensore infrarosso registrazione di immagini termiche/del rivelatore?

Le onde infrarosse non possono essere vedute con l'occhio umano. Il sensore infrarosso registrazione di immagini termiche/del rivelatore è un dispositivo ottico-elettrico per reagire a radiazione infrarossa e ad energia termica e per convertirlo in segnale elettrico e poi ha prodotto le immagini termiche visibili.



2. Che cosa è WLP?

WLP si riferisce al pacchetto livellato del wafer. È il processo di completamento l'imballaggio sotto vuoto alto direttamente sul wafer intero di MEMS, quindi il tracciato e del taglio per fare un singolo sensore infrarosso. Insieme al pacchetto del metallo, pacchetto ceramico, sono i 3 formati principali del pacchetto dei rivelatori infrarossi non raffreddati.



3. Che cosa è il vantaggio di WLP?

I rivelatori di WLP IR sono destinati specialmente per soddisfare la miniaturizzazione e la richiesta bassa nell'applicazione della tecnologia infrarossa al mercato di prodotti elettronici di consumo. La tecnologia dei sensori globale, con la capacità di montaggio del volume, ora sta offrendo a vario WLP le soluzioni infrarosse del modulo per amplificare più nuove applicazioni dei mercati emergenti.
