serie montata su veicolo del N-driver del sistema della macchina fotografica di registrazione di immagini termiche di 384x288 17μm
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 384x288 / 17μm | NETD | <50mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Campo visivo | 37°x28° |
Formato della video uscita | CVBS | Tensione di rifornimento | DC9V~32V |
Evidenziare | sistema montato su veicolo della macchina fotografica di registrazione di immagini termiche 384x288,Sistema montato su veicolo della macchina fotografica di registrazione di immagini termiche di CVBS |

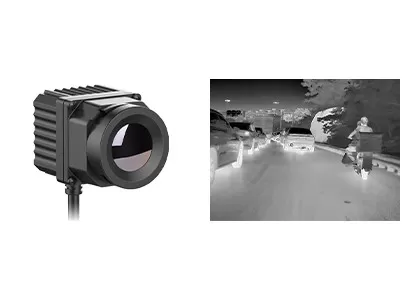

Macchina fotografica termica montata su veicolo non raffreddata di serie 384x288/17μm del N-driver per le automobili nella visione notturna
N-Driver384 con il rivelatore infrarosso di 384x288/17μm è uno dei moduli infrarossi montati su veicolo di serie del N-driver sviluppati da tecnologia dei sensori globale (GST). Può essere usato per aumentare la capacità visiva del driver.
Questa macchina fotografica termica di visione notturna automobilistica ha potuto aiutare i driver a vedere attraverso l'oscurità totale ed anche a migliorare la visione dei driver negli ambienti duri quali pioggia persistente e neve, fumo spesso, nebbia densa ecc… È inoltre efficace da eliminare l'interferenza delle luci abbaglianti dai veicoli imminenti, aumentante la percezione degli autisti verso l'ambiente circostante e vedente la distanza.
Con la rappresentazione in tensione affilatissima descritta, la gamma d'esame estremamente ampia, la durevolezza incredibile nei diversi ambienti duri, l'installazione istantanea su tutti i veicoli e l'alta accessibilità per qualunque bilanci limitati, modulo infrarosso della macchina fotografica N-Driver384 è assolutamente la scelta perfetta di determinare il sistema di aiuto della visione.
N-Driver384 ha una vasta prospettiva dell'applicazione nei campi di azionamento automatico, il veicolo ha assistito l'azionamento (ADAS) e le applicazioni speciali del veicolo.
- Chiara registrazione di immagini termiche nella visione notturna
- Una grande distanza della vista
- Applicazione per qualsiasi tempo
- Integrazione facile
- Alte affidabilità & stabilità
Modello | N-driver 384 |
Prestazione del rivelatore di IR | |
Risoluzione | 384x288 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD | <50mk> |
Prestazione dell'esposizione di immagine | |
Lunghezza focale | 9.7mm |
Campo visivo | 37°×28° |
Formato della video uscita | CVBS |
Frame per secondo & risoluzione di immagine dell'uscita | AMICO 768x576@25Hz |
Caratteristiche del sistema | |
Tempo di partenza | ≤8s (temperatura ambiente) |
Radiatore | Quando la temperatura della finestra è più bassa di 2°C±2°C, inizio che riscalda da sè Quando la temperatura della finestra è superiore a 7°C±2°C, spenga il riscaldamento da sè |
Algoritmo della compensazione | Compensazione automatica dell'otturatore |
Algoritmo di immagine | Contrasto di luminosità/potenziamento di immagine automatici |
Interfaccia di comunicazione | RS232, Baud Rate: 115200bps/CAN comunicazione, velocità 500kbps |
Rilevazione veicolo/pedonale | / |
Caratteristiche elettriche | |
Tensione di rifornimento | DC9V~32V |
Consumo di energia globale | L'alimentazione elettrica di 3.5W@24V del ≤, riscaldamento della finestra è disinserita L'alimentazione elettrica di 9W@24V del ≤, riscaldamento della finestra è sopra |
Raggio d'azione | |
Osservi la gamma | Persona: 1.8m×0.5m ≥150m Automobile: 2.3m×2.3m ≥300m |
Individui la gamma | / |
Collegamento di cavo esterno | |
Lunghezza di cavo | 4m |
Interfaccia esterna standard | Alimentazione elettrica: Fermaglio DC5.5*2.1 Video: RCA Lotus Male Connector Porta seriale: Connettore maschio di MP 2.54-3P (Pin) |
Caratteristiche fisiche | |
Dimensione (millimetri) | 40.0x36.0x58.0 (senza cavo) |
Peso | 150g±3g (senza cavo) |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +85°C |
Temperatura di stoccaggio | -45°C ~ +90°C |
Prova ambientale | Spruzzo di sale: ISO16750-4; Livello duro IV Solvente industriale: GB/T28046.5-2013 |
Prova di affidabilità | Vibrazione: ISO16750-3, grado A Ignifugo: GB8410, grado B Impatto di pietra: ISO16750-3, grado A ESD: Scarico ±8KV, scarico ±15KV del contatto dell'aria |
Pacchetto | Contenitore sigillato IP67 |
Certificazione | |
Contabilità elettromagnetica | Certificazione della prova di contabilità elettromagnetica (ISO10605, ISO11452-4, ISO11452-2, ISO7637-2) |
La macchina fotografica automobilistica di registrazione di immagini termiche del N-driver 384 è ampiamente usata in driver avanzato Assistance System.
1. Che cosa è registrazione di immagini termiche infrarossa?
La registrazione di immagini termiche infrarossa è un metodo di usando la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti, per formulare le immagini loro, o ottenga le informazioni della temperatura degli oggetti, anche negli ambienti di scarsa visibilità.
2. Come fa la registrazione di immagini termiche infrarossa lavoro?
Il sistema infrarosso di registrazione di immagini termiche è una rilevazione e un'identificazione senza contatto passive della tecnologia infrarossa. Mette a fuoco la radiazione infrarossa della scena sul rivelatore infrarosso di matrice del piano focale tramite il sistema ottico infrarosso che può passare con radiazione infrarossa. Il rivelatore termico converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
