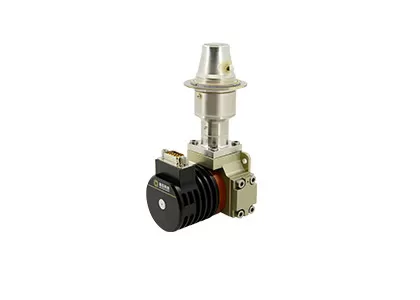

T2SL ha integrato il rivelatore raffreddato a due bande di IR dell'Assemblea più fresca di Dewar

  • T2SL Integrated Dewar Cooler Assembly Dual Band Cooled IR Detector
Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C330S MW/LW
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 320x256 Passo del pixel 30μm
Consumo di energia stabile <9W NETD ≤20mK (MW); ≤25mK (LW)
Ampiezza dello spettro 3.7~4.8μm (MW); 7.7~9.5μm (LW) Dimensione 142x58.5x71mm
Evidenziare

T2SL ha integrato l'Assemblea più fresca di Dewar

,

T2SL ha raffreddato il rivelatore di IR

,

RoHS ha integrato l'Assemblea più fresca di Dewar
Lasciate un messaggio
Descrizione di prodotto
Rivelatore infrarosso raffreddato a due bande di C330S



320x256 / rivelatore infrarosso raffreddato a due bande di 30µm MWIR/LWIR da infrarosso di GST



Descrizione di prodotto



Il rivelatore infrarosso raffreddato a due bande di C330S è basato sul mondo della tecnologia dei sensori globale che conduce la tecnologia di T2SL. Consiste un singolo 320x256/30µm FPA per ricevere metà della radiazione di infrarosso dell'onda lunga e dell'onda e l'assemblea del dewar per fornire il luogo di lavoro temporaneo ultrabasso di vuoto affinchè il FPA e un dispositivo di raffreddamento di cryo raffreddi la temperatura dentro l'assemblea del dewar.



Ciascuno dei pixel 320x256 nella matrice può essere commutato fra il modo della sensibilità di LWIR e di MWIR cambiando la tensione di polarizzazione sul dispositivo, assicurando la coerenza spaziale fra le due bande. Le immagini/video da entrambe le bande possono essere catturati ed uscita durante un singolo periodo della struttura, ottimizzante la coerenza temporale fra le bande. La frequenza della struttura di entrambe le bande può spettare a 100Hz per il controllo dei bersagli mobili ad alta velocità.



Caratteristiche principali


- Risoluzione: 320x256
- Passo del pixel: 30µm
- Rappresentazione a due bande di MW/LW
- Alta sensibilità
- Non uniformità eccellente



Specifiche di prodotto



Modello C330S MWIR/LWIR
Materiale T2SL
Risoluzione 320x256
Passo del pixel 30μm
Ampiezza dello spettro Mw: 3.7μm~4.8μm
LW: 7.7μm~9.5μm
Modo di lavoro Istantanea; Modo di integrazione di ITR; Modo di Windows; Anti-fioritura
Capacità della tassa Mw: 8.9Me-/3Me-
LW: 21Me-
Gamma dinamica Mw: ≥76dB
LW: ≥80dB
Numero di uscita 2 o 8; Fino a 12 Mpixel/s per uscita
NETD MW≤20mK
LW≤25mK
Efficace tasso del pixel ≥99.0%
Non uniformità di risposta ≤8%
Tipo di Cryocooler RS058
Consumo di energia costante <9w>
Max Power Consumption <18w>
Alimentazione elettrica CC 24V
Tempo di raffreddamento <8min>
Peso ≤600g
Dimensione (millimetri) 142x58.5x71
Temperatura di lavoro -45°C ~ +71°C



Applicazioni industriali


Il rivelatore infrarosso di C330S MW/LW è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.

T2SL ha integrato il rivelatore raffreddato a due bande di IR dell'Assemblea più fresca di Dewar 0


Elogi dai clienti


T2SL ha integrato il rivelatore raffreddato a due bande di IR dell'Assemblea più fresca di Dewar 1


FAQ



1. Come scegliere risoluzione infrarossa adeguata del rivelatore?

Dipende dai bisogni e dalle applicazioni reali dei vostri prodotti ed il prezzo è inoltre un fattore che deve essere considerato. Se la qualità di immagine non è alta, potete scegliere il rivelatore infrarosso con risoluzione bassa, quale 120x90, 256x192, 400x300. Se avete bisogno di un'immagine molto chiara per alcuni scopi speciali, quale monitoraggio a distanza, potete scegliere un rivelatore infrarosso di alta risoluzione di 1280x1024.



2. Come selezionare giusto pseudo colore per registrazione di immagini termiche?

- Il bianco grigio è più adatto ad obiettivo con la piccola differenza della temperatura

- Il rosso ed il blu sono più adatti a scena dove i punti di problema devono essere trovati.

- Il rosso del ferro è la tavolozza di colore standard del settore produzione energia.

Nota: nessuna materia che la tavolozza che scegliete, la temperatura termica non cambierà affatto.



3.How per scegliere un obiettivo termico infrarosso adatto?

- La lente standard può raggiungere gli obiettivi normali con la distanza appropriata

- Per il teleobiettivo, è adatto ad obiettivi che è relativamente piccolo e deve essere osservato da un'interurbana

- Per vedere più dettaglio degli oggetti alla distanza vicina, il grandangolo è migliore.

- L'obiettivo macro è per vedere l'obiettivo molto metallico con la distanza vicina, quale il circuito di chip.
