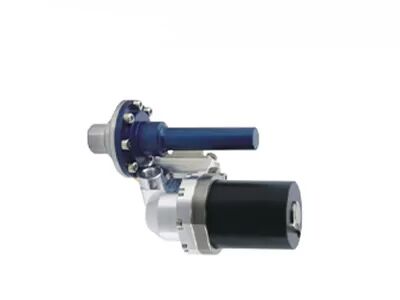

RS046H ha spaccato l'Assemblea più fresca integrata di Dewar

RS046H 400mW Split Rotary Stirling criorefrigeratore per rilevatori a infrarossi raffreddati

RS046H è una versione divisa del dispositivo di raffreddamento stirling rotante RS046 sviluppato da Global Sensor Technology (GST).Con la stessa struttura del compressore di RS046, il formato split RS046H è ancora più piccolo.

Il dito freddo nel dispositivo di raffreddamento dewar RS046H ha lo stesso diametro di quello nel dispositivo di raffreddamento RS046 ma con una lunghezza inferiore.Approfitta del design diviso del compressore e del dito freddo, il sistema a infrarossi con RS046H integrato è flessibile nel design speciale.Inoltre, il rilevatore raffreddato stesso è separato dalla sorgente di vibrazione, il che consente all'RS046H di essere ottimale in applicazioni che richiedono vibrazioni migliori e condizioni speciali.

Grazie alla sua leggerezza, miniaturizzazione e basso consumo energetico, è più facile integrare il criorefrigeratore in vari prodotti terminali, il che può ridurre notevolmente i costi e soddisfare le diverse esigenze personalizzate dei clienti.

- MTTF＞10000 ore

- Potenza di raffreddamento: (@100K@20℃)＞400mW

- Tempo di raffreddamento: <5 minuti (110J@100K@20℃)

- Taglia piccola

- Rumore basso

- Basso consumo

Il gruppo raffreddatore dewar integrato RS046H viene utilizzato per fornire un ambiente criogenico per i rilevatori a infrarossi raffreddati.

1.Cos'è la termografia a infrarossi?

In natura, tutti gli oggetti la cui temperatura è superiore allo zero assoluto (-273 ℃) possono irradiare raggi infrarossi.Utilizzando il rilevatore della telecamera a infrarossi per misurare la differenza di temperatura della radiazione infrarossa tra il bersaglio stesso e lo sfondo, è possibile ottenere diverse immagini a infrarossi, chiamate anche immagini termiche.

2. Come funzionano i rilevatori a infrarossi?

La radiazione infrarossa emessa dal bersaglio entra nel campo di rilevamento del rilevatore termico, quindi il rilevatore a infrarossi converte il segnale di radiazione di diversa intensità nel corrispondente segnale elettrico e quindi, attraverso l'amplificazione e l'elaborazione video, forma l'immagine a infrarossi che può essere osservata dal occhi nudi.

3. Quali sono i vantaggi dei rilevatori a infrarossi raffreddati?

Il rivelatore a piano focale infrarosso raffreddato funziona a bassa temperatura fornita da un dispositivo di raffreddamento del dewar del rivelatore (ddc).Ha un'elevata sensibilità e può distinguere una differenza di temperatura più sottile rispetto al rilevatore a infrarossi non raffreddato.Può rilevare, identificare e riconoscere oggetti a una distanza molto lunga, a più di dieci chilometri di distanza.La struttura del rivelatore raffreddato è molto complessa, il che si traduce in un costo relativamente elevato rispetto al rivelatore non raffreddato.
