rilevazione raffreddata 12μm della lunga autonomia del centro del modulo della macchina fotografica di 1280x1024 IR

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello GAVIN1212
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Alta definizione 1280x1024 Passo del pixel 12μm
Frame per secondo 50Hz/100Hz NETD ≤20mK
Dimensione 165x86x107mm Ampiezza dello spettro 3.7~4.8μm MW
Evidenziare

1280x1024 ha raffreddato la macchina fotografica di Ir

,

100Hz ha raffreddato la macchina fotografica di Ir

,

Modulo della macchina fotografica di GST ir

Lasciate un messaggio
Descrizione di prodotto

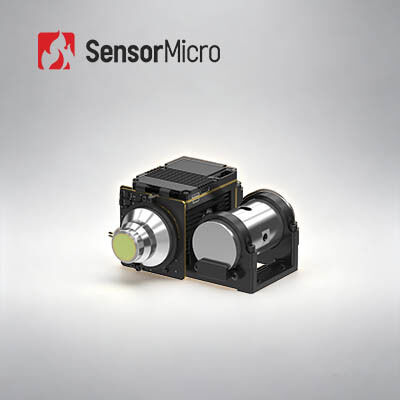

Megapixel GAVIN1212 ha raffreddato il centro della macchina fotografica



La rilevazione 1280x1024/12μm MWIR MCT della lunga autonomia ha raffreddato il modulo della macchina fotografica con lo zoom di 37.5~750mm



Descrizione di prodotto



GAVIN1212 ha raffreddato il modulo infrarosso è membro della famiglia dei moduli di registrazione di immagini termiche di serie di GAVIN della tecnologia dei sensori globale. Viene con un rivelatore di alta risoluzione MCT MWIR IR di 1280x1024/12µm con il cryocooler di RS058F, l'elettronica dell'hardware ed i vari algoritmi di elaborazione di immagini inoltre sono inclusi già per presentare le immagini termiche taglienti e chiare.



Con grande risoluzione di matrice 1280x1024 può realizzare il più ampio campo visivo e fornire più dettagli d'immagine. Fuoco di risoluzione spaziale riduttrice di offerta di dimensione del pixel di 12µm migliore il più breve e della lente ottica della partita raggiungere la stessa missione della gamma. È scelta ideale affinchè l'integratore di sistemi di EO-IR progetti il loro carico utile per le applicazioni disperse nell'aria o nave-sopportate.



Caratteristiche principali



- Soddisfaccia le esigenze di rilevazione della lunga autonomia

- Alta sensibilità, NETD≤20mK

- Ampio campo visivo, risoluzione fino a 1280x1024

- Integrazione facile nel sistema

- Interfaccia di DVP/Cameralink, uscita di immagine di RAW/YUV

- Vari zoom ottici continui sono disponibili



Specifiche di prodotto



Modello GAVIN1212
Prestazione del rivelatore di IR
Risoluzione 1280x1024
Passo del pixel 12μm
Cryocooler RS058F
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (20°C) ≤8min
NETD (20°C) ≤20mK
Elaborazione di immagini
Frame per secondo 50Hz/100Hz
Attenuazione del modo Lineare/istogramma/misto
Zoom di Digital ×1/×2/×4
Direzione di immagine Orizzontalmente/verticalmente/diagonalmente vibrazione
Algoritmo di immagine NUC/AGC/IDE
Specificazione elettrica
Interfaccia esterna standard J30JZ 25pin; Lo speciale di HDMI ha prodotto l'interfaccia
Video analogico /
Video di Digital HDMI ha prodotto: YUV
Cameralink ha prodotto: 16bit RAW/YUV
Sincronizzazione esterna Sincronizzazione esterna della struttura: Livello RS422
Comunicazione RS422, 115200bps
Alimentazione elettrica 24V±1V
Consumo di energia stabile 16W
Dimensione (millimetri) 165x86x107
Peso ≤1600g
Temperatura di operazione -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno
Lente ottica
Lente facoltativa Zoom continuo: 37.5~750mm/F4
Zoom fisso: 19mm/F2; 40mm/F2; 240mm/F2



Applicazioni industriali



Il modulo infrarosso termico della macchina fotografica GAVIN1212 è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



rilevazione raffreddata 12μm della lunga autonomia del centro del modulo della macchina fotografica di 1280x1024 IR 0



Soluzioni di rilevazione di IR



rilevazione raffreddata 12μm della lunga autonomia del centro del modulo della macchina fotografica di 1280x1024 IR 1



FAQ



1. Che cosa è rivelatore di MCT/HgCdTe?

MCT, anche chiamato HgCdTe, si riferisce al Mercury-cadmio-Tellurid che è un composto chimico del tellururo di cadmio (CdTe) e tellururo del mercurio (HgTe) e un materiale comune in rivelatori fotoelettrici. Il rivelatore di MCT/HgCdTe è un rivelatore fotoconduttore che funziona ad un ambiente criogenico e può individuare la radiazione infrarossa. È più sensibile dei sensori termici.



2. Che cosa è rivelatore di T2SL?

T2SL si riferisce al tipo-Ii superreticolo, che è un materiale artificiale con il heterojunction periodico alternante della crescita alla dimensione di nanometro. Ha l'alta uniformità e proprietà ottica superiore, quali la massa effettiva del grande elettrone, il grande coefficiente di assorbimento e l'alta efficienza di quantum. Rispetto al rivelatore infrarosso di MCT, il rivelatore infrarosso di T2SL ha la buona uniformità materiale, il basso costo e simile prestazione al rivelatore infrarosso di MCT nella banda di onda media e lunga, ma presenta i grandi vantaggi nella banda di onda molto lunga.
