Modulo termico della macchina fotografica del centro 640x512/15μm MCT MWIR della macchina fotografica del compatto di GAVIN615B
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 / 15μm | NETD | ≤20mK |
---|---|---|---|
Ampiezza dello spettro | 3.7~4.8μm MW | Frame per secondo | 50Hz/100Hz |
Dimensione | 125x92x67mm | Peso | ≤650g |
Evidenziare | Il centro termico della macchina fotografica di GAVIN615B,modulo della macchina fotografica di 640x512 MWIR,Il centro termico della macchina fotografica di MCT |

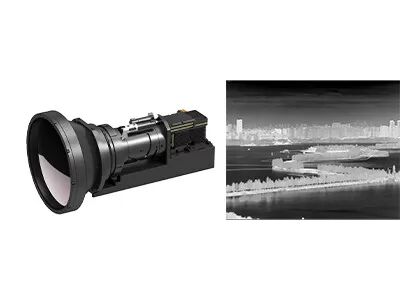

Il basso consumo energetico 640x512/15μm MCT MWIR del compatto di GAVIN615B ha raffreddato il modulo della macchina fotografica
GAVIN615B è un metà di modulo raffreddato di registrazione di immagini termiche dell'onda sviluppato da tecnologia dei sensori globale (GST). Consiste di un rivelatore di 640x512/15µm HgCdTe MWIR IR con cryocooler RS046, l'elettronica dell'hardware ed i vari algoritmi di elaborazione di immagini inoltre sono inclusi già per presentare le immagini termiche taglienti e chiare.
Configurato con cryocooler RS046, il GAVIN615B è molto compatto nella dimensione, misurante 125x92x67mm nella dimensione e pesante di meno che 650g nel peso. È consumo di energia stabile è basso quanto 12w. Con l'interfaccia standard industriale del cameralink, la macchina fotografica o l'integratore di sistema infrarossa può progettare o integrare la loro propria macchina fotografica completa basata facilmente sul modulo di registrazione di immagini termiche di GAVIN615B.
- Alta sensibilità, NETD≤20mK
- Rilevazione della lunga autonomia
- Frame per secondo regolabile
- Integrazione facile nel sistema
Modello | GAVIN615B |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 15μm |
Cryocooler | RS046 |
Ampiezza dello spettro | 3.7μm~4.8μm MW |
Tempo di raffreddamento (20°C) | ≤7min |
NETD (20°C) | ≤20mK |
Elaborazione di immagini | |
Frame per secondo | 50Hz/100Hz |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | ×1/×2/×4 |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | J30JZ 25pin |
Video analogico | AMICO |
Video di Digital | 16bit RAW/YUV: 16bit DVP/Cameralink ha prodotto |
Sincronizzazione esterna | Sincronizzazione esterna della struttura: Livello RS422 |
Comunicazione | RS422, 115200bps |
Alimentazione elettrica | 20~28VDC |
Consumo di energia stabile | 12W |
Dimensione (millimetri) | 125×92×67 |
Peso | ≤650g |
Temperatura di operazione | -40°C ~ +60°C |
Grandezza di vibrazione | Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno |
Lente ottica | |
Lente facoltativa | Zoom continuo 60~240mm/F4 15~300mm/F4 21~420mm/F4 35~690mm/F4 |
Il modulo infrarosso termico della macchina fotografica di GAVIN615B è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.
1. Che cosa è registrazione di immagini termiche infrarossa?
In natura, tutti gli oggetti di cui la temperatura è superiore ad assoluta azzerano (- ℃ 273) possono irradiare i raggi infrarossi. Usando il rivelatore infrarosso della macchina fotografica per misurare la differenza fra l'obiettivo stessa della temperatura di radiazione infrarossa ed i precedenti, potete ottenere le immagini infrarosse differenti, che inoltre sono chiamate immagini termiche.
2. Come fanno i rivelatori infrarossi lavoro?
La radiazione infrarossa che ha emesso dall'obiettivo fornisce la gamma di percezione del rivelatore termico, quindi del rivelatore infrarosso converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
3. Che cosa sono i vantaggi dei rivelatori infrarossi raffreddati?
Il rivelatore infrarosso raffreddato del piano focale funziona ad una bassa temperatura che è fornita da un dispositivo di raffreddamento del dewar del rivelatore (ddc). Ha alta sensibilità e può distinguere la differenza più sottile della temperatura che il rivelatore infrarosso non raffreddato. Può individuare, identificare e riconoscere gli oggetti ad una lunga autonomia molto che è di più di dieci chilometri di distanza. La struttura del rivelatore raffreddato è molto complessa che risultati in un costo relativamente alto che rivelatore non raffreddato.
