Modulo infrarosso della macchina fotografica del fuco per ispezione di potere di elettricità

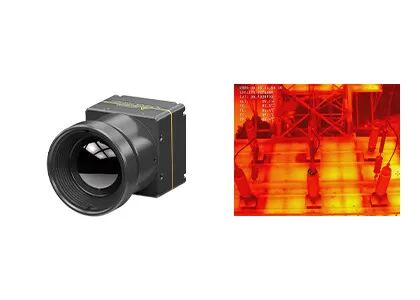

Drone Infrared Camera Module for Electricity Power Inspection
Drone Infrared Camera Module for Electricity Power Inspection

Grande immagine :  Modulo infrarosso della macchina fotografica del fuco per ispezione di potere di elettricità

Dettagli:
Luogo di origine: Provincia di Wuhan, Hubei, Cina
Marca: GST
Certificazione: ISO9001:2015; RoHS; Reach
Numero di modello: COIN612R
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: Negotiable
Termini di pagamento: L/C, T/T
Descrizione di prodotto dettagliata
Risoluzione: 640x512 / 12μm NETD tipico: ≤40mK
Ampiezza dello spettro: 8~14μm Dimensione: 21x22.3x15.6 (con la lente di 9.1mm)
Gamma di temperature: -20℃~+550℃ (personalizzabile) Accuratezza di temperatura: ±3℃ o ±3%
Evidenziare:

Macchina fotografica infrarossa del fuco di ITL612R

,

Modulo infrarosso della macchina fotografica del fuco

Macchina fotografica termica del fuco di COIN612R


Macchina fotografica termica del fuco di COIN612R 640x512/12μm con termografia aerea e chiara rappresentazione


Descrizione di prodotto


COIN612R è una macchina fotografica termica radiometrica per i fuchi e può essere ampiamente usato nell'area delle ispezioni industriali, dei sistemi diagnostici tecnici, della manutenzione premonitrice ecc. È una macchina fotografica infrarossa non raffreddata di LWIR con ampiezza dello spettro da 8 a 14μm.

Il centro infrarosso della macchina fotografica di COIN612R integra il rivelatore termico infrarosso livellato del pacchetto del wafer di 640x512/12μm (WLP). Caratterizza nella presentazione tagliente e croccante di immagine, nella dimensione compatta e nel basso costo. Questo modulo termico della macchina fotografica inoltre ha una funzione termografica facoltativa con l'immagine di misura da ℃ -20℃~550 per la misura industriale della temperatura.


Caratteristiche principali


- Mini Size: 21x22.3x15.6 (con la lente di 9.1mm)
- Peso leggero
- NETD≤40mk tipico
- Immagine di alta qualità
- Basso consumo energetico
- Sviluppo & integrazione rapidi


Specifiche di prodotto



ModelloCOIN612/R
Prestazione del rivelatore di IR
Materiale sensibileOssido del vanadio
Risoluzione640×512
Passo del pixel12μm
Ampiezza dello spettro8μm ~14μm
NETD tipico≤40mK
Elaborazione di immagini
Frame per secondo25Hz/30Hz
Tempo di partenza5s
Video analogicoPAL/NTSC
Video di DigitalRAW/YUV/BT656
Algoritmo di immagineCorrezione di non uniformità (NUC)
riduzione di rumore 3D (3DNR)
2D riduzione di rumore (DNS)
Compressione della gamma dinamica (DRC)
Potenziamento di bordo (EE)
Zoom di Digital1~8X zoom continuo, dimensione di punto 1/8 (uscita di YUV)
Esposizione di immagineColore caldo/bianco caldo/pseudo nero
Software del PC
ICC softwareControllo di modulo & video esposizione
Specifiche elettriche
Interfaccia esterna standard50Pin_HOURS: DF40C-50DP-0.4V (51), (ORE, maschio)
Scheda di espansione di USBTipo-c
Interfaccia di comunicazioneTTL-232/USB2.0
Digital Video InterfaceCMOS8/CMOS16/LVDS/USB2.0
Tensione di rifornimento4~5.5V
Consumo di energia tipico0.9W
Misura di temperatura
Gamma di temperatura di funzionamento-10℃~+50℃
Gamma di misura di temperatura-20℃~150℃, 0℃~550℃ (espansione di sostegno & personalizzazione)
Accuratezza di misura di temperaturaMaggior di ±3℃ o di ±3%
Misura regionale di temperaturaValore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita
SDKWindows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura
Caratteristiche fisiche
Dimensione (millimetri)25.4×25.4×27.4 (con la lente di 9.1mm)
25.4×25.4×39.5 (con la lente di 13mm)
25.4×25.4×38.3 (con la lente di 19mm)
Peso27g±2g (con la lente di 9.1mm)
40g±2g (con la lente di 13mm)
41g±2g (con la lente di 19mm)
Adattabilità ambientale
Temperatura di operazione-40°C ~ +70°C
Temperatura di stoccaggio-45°C ~ +85°C
Umidità5%~95%, senza condensazione
VibrazioneVibrazione casuale 5.35grms, asse 3
ScossaSemionda sinusoidale, 40g/11ms, 3 direzione di asse 6
CertificatoROHS2.0/REACH
Ottica
Lente facoltativaFuoco fisso atermico: 9.1mm/13mm/19mm
Livello di protezioneIP67 valutazione (Front Surface)



Applicazioni industriali


La macchina fotografica termica di COIN612R per il UAV può essere usata per ispezione di energia elettrica, ispezione fotovoltaica, rilevazione di protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, prevenzione dell'incendio forestale, la sicurezza urbana ecc.

Modulo infrarosso della macchina fotografica del fuco per ispezione di potere di elettricità 0

I nostri vantaggi


Modulo infrarosso della macchina fotografica del fuco per ispezione di potere di elettricità 1


FAQ


1. Che cosa è registrazione di immagini termiche infrarossa?
In natura, tutti gli oggetti di cui la temperatura è superiore ad assoluta azzerano (- ℃ 273) possono irradiare i raggi infrarossi. Usando il rivelatore infrarosso della macchina fotografica per misurare la differenza fra l'obiettivo stessa della temperatura di radiazione infrarossa ed i precedenti, potete ottenere le immagini infrarosse differenti, che inoltre sono chiamate immagini termiche.

2. Come fanno i rivelatori infrarossi lavoro?
La radiazione infrarossa che ha emesso dall'obiettivo fornisce la gamma di percezione del rivelatore termico, quindi del rivelatore infrarosso converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.

3. Che cosa sono i vantaggi dei rivelatori infrarossi raffreddati?
Il rivelatore infrarosso raffreddato del piano focale funziona ad una bassa temperatura che è fornita da un dispositivo di raffreddamento del dewar del rivelatore (ddc). Ha alta sensibilità e può distinguere la differenza più sottile della temperatura che il rivelatore infrarosso non raffreddato. Può individuare, identificare e riconoscere gli oggetti ad una lunga autonomia molto che è di più di dieci chilometri di distanza. La struttura del rivelatore raffreddato è molto complessa che risultati in un costo relativamente alto che rivelatore non raffreddato.
