Il centro termico della macchina fotografica con termografia per il sistema aereo senza equipaggio del veicolo

Sono ora online in chat

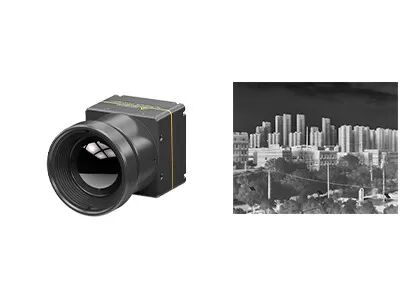

Il centro termico della macchina fotografica con termografia per il sistema aereo senza equipaggio del veicolo

Thermal Camera Core with Thermography for Unmanned Aerial Vehicle System
Thermal Camera Core with Thermography for Unmanned Aerial Vehicle System

Grande immagine :  Il centro termico della macchina fotografica con termografia per il sistema aereo senza equipaggio del veicolo

Dettagli:
Luogo di origine: Provincia di Wuhan, Hubei, Cina
Marca: GST
Certificazione: ISO9001:2015; RoHS; Reach
Numero di modello: COIN612R
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: Negotiable
Termini di pagamento: L/C, T/T
Descrizione di prodotto dettagliata
Risoluzione: 640x512 / 12μm NETD tipico: ≤40mK
Ampiezza dello spettro: 8~14μm Dimensione: 25.4×25.4×27.4 (con la lente di 9.1mm)
Gamma di temperature: -20℃~+550℃ (personalizzabile) Accuratezza di temperatura: ±3℃ o ±3%
Evidenziare:

Il centro termico della macchina fotografica di ITL612R

,

Il centro termico della macchina fotografica con termografia

Modulo termico di COIN612R per i fuchi


Il centro della macchina fotografica del termale di COINR 640x512/12μm con termografia per il sistema aereo senza equipaggio del veicolo


Descrizione di prodotto


COIN612R è un modulo infrarosso accessibile della macchina fotografica con il sistema di registrazione di immagini termiche progettato per i velivoli senza equipaggio utilitari (drones/UAV). È sviluppato specialmente per il campo del salvataggio ed ispezione del UAV, quali ispezione di energia elettrica, ispezione fotovoltaica, rilevazione di protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, prevenzione dell'incendio forestale, la sicurezza urbana ecc… Sulla base dei carichi utili del UAV, GST fornisce ai clienti le varie efficaci e soluzioni mature eseguire le mansioni negli ambienti differenti.

Il centro infrarosso della macchina fotografica di COIN612R integra il sensore di registrazione di immagini termiche di 640x512/12μm. Caratterizza nella presentazione tagliente e croccante di immagine, nella dimensione compatta e nel basso costo. Questo modulo termico della macchina fotografica inoltre ha una funzione termografica facoltativa con l'immagine di misura da ℃ -20℃~550 per la misura industriale della temperatura.


Caratteristiche principali


- Dimensione: 25.4×25.4×27.4 (con la lente di 9.1mm)
- Peso: 27g±2g (con la lente di 9.1mm)
- NETD tipico: ≤40mk
- Consumo di energia tipico: <0.9W
- Sviluppo & integrazione rapidi


Specifiche di prodotto



ModelloCOIN612/R
Prestazione del rivelatore di IR
Materiale sensibileOssido del vanadio
Risoluzione640×512
Passo del pixel12μm
Ampiezza dello spettro8μm ~14μm
NETD tipico≤40mK
Elaborazione di immagini
Frame per secondo25Hz/30Hz
Tempo di partenza5s
Video analogicoPAL/NTSC
Video di DigitalRAW/YUV/BT656
Algoritmo di immagineCorrezione di non uniformità (NUC)
riduzione di rumore 3D (3DNR)
2D riduzione di rumore (DNS)
Compressione della gamma dinamica (DRC)
Potenziamento di bordo (EE)
Zoom di Digital1~8X zoom continuo, dimensione di punto 1/8 (uscita di YUV)
Esposizione di immagineColore caldo/bianco caldo/pseudo nero
Software del PC
ICC softwareControllo di modulo & video esposizione
Specifiche elettriche
Interfaccia esterna standard50Pin_HOURS: DF40C-50DP-0.4V (51), (ORE, maschio)
Scheda di espansione di USBTipo-c
Interfaccia di comunicazioneTTL-232/USB2.0
Digital Video InterfaceCMOS8/CMOS16/LVDS/USB2.0
Tensione di rifornimento4~5.5V
Consumo di energia tipico0.9W
Misura di temperatura
Gamma di temperatura di funzionamento-10℃~+50℃
Gamma di misura di temperatura-20℃~150℃, 0℃~550℃ (espansione di sostegno & personalizzazione)
Accuratezza di misura di temperaturaMaggior di ±3℃ o di ±3%
Misura regionale di temperaturaValore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita
SDKWindows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura
Caratteristiche fisiche
Dimensione (millimetri)25.4×25.4×27.4 (con la lente di 9.1mm)
25.4×25.4×39.5 (con la lente di 13mm)
25.4×25.4×38.3 (con la lente di 19mm)
Peso27g±2g (con la lente di 9.1mm)
40g±2g (con la lente di 13mm)
41g±2g (con la lente di 19mm)
Adattabilità ambientale
Temperatura di operazione-40°C ~ +70°C
Temperatura di stoccaggio-45°C ~ +85°C
Umidità5%~95%, senza condensazione
VibrazioneVibrazione casuale 5.35grms, asse 3
ScossaSemionda sinusoidale, 40g/11ms, 3 direzione di asse 6
CertificatoROHS2.0/REACH
Ottica
Lente facoltativaFuoco fisso atermico: 9.1mm/13mm/19mm
Livello di protezioneIP67 valutazione (Front Surface)



Applicazioni industriali


Il centro termico della macchina fotografica di COIN612R per i carichi utili del UAV può essere usato per ispezione di energia elettrica, ispezione fotovoltaica, rilevazione di protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, prevenzione dell'incendio forestale, la sicurezza urbana ecc.

Il centro termico della macchina fotografica con termografia per il sistema aereo senza equipaggio del veicolo 0


I nostri vantaggi


Il centro termico della macchina fotografica con termografia per il sistema aereo senza equipaggio del veicolo 1


FAQ



1. Che cosa è registrazione di immagini termiche infrarossa?

La registrazione di immagini termiche infrarossa è un genere di metodo che utilizza la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti. Secondo la differenza di radiazione fra l'oggetto e l'ambiente del fondo e la differenza di ogni parte dell'oggetto stesso di radiazione, l'immagine termica infrarossa può mostrare la fluttuazione di radiazione di ogni parte della scena, così mostrando le caratteristiche della scena.

2. Che cosa è il vantaggio di registrazione di immagini termiche infrarossa?
---Veda attraverso l'oscurità totale
---Identificazione sotto cammuffamento
---Rilevazione della lunga autonomia
---Rilevazione di distribuzione di calore
---Misura senza contatto di temperatura
---Consapevolezza di occupazione
---Ecc

3. Che cosa è le applicazioni di registrazione di immagini termiche infrarossa?
La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella energia elettrica, sicurezza & monitoraggio, fabbricazione industriale, ricerca scientifica, trattamento medico ed altri campi tradizionali.
