Il centro non raffreddato della macchina fotografica di registrazione di immagini termiche di FPA con il rivelatore infrarosso 400x300
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Risoluzione | μm di 384x288 /17 | NETD | ≤50mK |
|---|---|---|---|
| Ampiezza dello spettro | 8~14μm | Dimensione | 21x22.3x15.6mm (con la lente di 9.1mm) |
| Gamma di temperature | -20℃~+550℃ (personalizzabile) | Accuratezza di temperatura | ±3℃ o ±3% |
| Evidenziare | Il centro non raffreddato della macchina fotografica di registrazione di immagini termiche di FPA,il centro della macchina fotografica di registrazione di immagini termiche 400x300,il centro termico della macchina fotografica del rivelatore infrarosso 400x300 |
||
Descrizione di prodotto
Nucleo termocamera

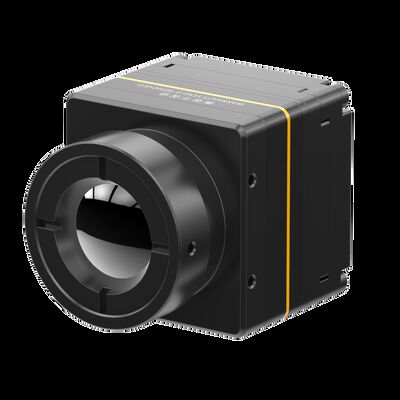

Nucleo della termocamera FPA non raffreddato con rilevatore a infrarossi 400x300
Descrizione del prodotto
Il modulo a infrarossi non raffreddato COIN417G2 è una versione di nuova generazione di COIN417 sviluppata da Global Sensor Technology (GST).Integra un rilevatore di immagini a infrarossi WLP (wafer level package) da 400x300 a 17μm, un circuito di elaborazione del segnale ad alte prestazioni e un algoritmo di elaborazione delle immagini.Le prestazioni del core a infrarossi sono state ulteriormente migliorate con il chip ASCI aggiornato.Inoltre, le prestazioni dell'immagine aumentano del 30% utilizzando un algoritmo di elaborazione delle immagini avanzato.
Il modulo a infrarossi COIN417G2 offre una presentazione dell'immagine termica nitida e nitida, dimensioni compatte e basso costo.Dispone inoltre di una funzione termografica opzionale con intervallo di misurazione da -20 ℃ a 550 ℃ per la misurazione della temperatura industriale.
Finora, abbiamo fornito ai nostri clienti varie soluzioni di imaging termico a infrarossi mature e stabili.È più facile integrare il modulo comune di imaging termico della serie COIN in più prodotti terminali e riduce notevolmente i costi per i clienti.
Il modulo termico COIN417G2 può essere utilizzato in termografia, monitoraggio della sicurezza, antincendio e salvataggio, esterni, AIoT, hardware intelligente, carico utile UAV, ADAS ecc.
Caratteristiche principali
- Dimensioni mini: 25,4x25,4x29,3 mm (con obiettivo da 9,1 mm)
- Peso leggero: 29 g ± 3 g (con obiettivo da 9,1 mm)
- Tipico NETD≤40mk
- Migliorata la qualità dell'immagine
- Basso consumo energetico
- Rapido sviluppo e integrazione
specifiche del prodotto
| Modello | MONETA417G2/R |
| Prestazioni del rivelatore IR | |
| Materiale | VOx |
| Risoluzione | 400×300 |
| Passo pixel | 17μm |
| Gamma spettrale | 8 μm ~ 14 μm |
| Tipico NETD | ≤40 mK |
| Elaborazione delle immagini | |
| Frequenza dei fotogrammi | 50Hz/30Hz/25Hz |
| Tempo di avvio | 3s |
| Video analogico | PAL/NTSC |
| Video digitale | RAW/YUV/BT656 |
| Algoritmo di immagine | Correzione della non uniformità (NUC) Riduzione del rumore 3D (3DNR) Riduzione del rumore 2D (DNS) Compressione della gamma dinamica (DRC) Miglioramento dei bordi (EE) |
| Zoom digitale | Zoom continuo 1X~8X, dimensione passo 1/8 (uscita YUV) |
| Visualizzazione delle immagini | Nero caldo/bianco caldo/pseudo colore |
| Software per PC | |
| Software ICC | Controllo del modulo e visualizzazione video |
| Specifiche elettriche | |
| Interfaccia esterna standard | 50 pin_HRS: DF40C-50DP-0.4V(51), (HRS, maschio) |
| Scheda di estensione USB | Tipo-C |
| Interfaccia di comunicazione | TTL-232/USB 2.0 |
| Interfaccia video digitale | CMOS8/CMOS16/LVDS/USB2.0 |
| Tensione di alimentazione | 4 ~ 5,5 V |
| Consumo energetico tipico | 0,7 W |
| Misura della temperatura | |
| Intervallo operativo di temperatura | -10℃~+50℃ |
| Intervallo di misurazione della temperatura | -20℃~150℃, 0℃~550℃;Supporta la personalizzazione e l'espansione |
| Precisione di misurazione della temperatura | Maggiore di ±3℃ o ±3% |
| Misurazione della temperatura regionale | Supporta il valore massimo, minimo e medio della temperatura regionale di uscita |
| SDK | Windows/Linux/ARM;Ottieni analisi del flusso video e conversione da grigio a temperatura |
| Caratteristiche fisiche | |
| Dimensioni (mm) | 25,4 × 25,4 × 29,3 (con obiettivo da 9,1 mm) 25,4 × 25,4 × 41,2 (con obiettivo da 13 mm) 25,4 × 25,4 × 40 (con obiettivo da 19 mm) |
| Peso | 29 g ± 3 g (con obiettivo da 9,1 mm) 42 g ± 3 g (con obiettivo da 13 mm) 44 g ± 3 g (con obiettivo da 19 mm) |
| Adattabilità ambientale | |
| temperatura di esercizio | -40℃～+70℃ |
| Temperatura di conservazione | -45℃～+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 grammi, 3 assi |
| Shock | Onda semisinusoidale, 40 g/11 ms, 3 assi, 6 direzioni |
| Certificati | ROHS2.0/REACH |
| Ottica | |
| Lente opzionale | Fisso atermico: 9,1 mm/13 mm/19 mm |
| Livello di protezione | IP67 |
Modulo termocamera per la sicurezza
I nostri vantaggi
Domande frequenti
1. Che cos'è la termografia a infrarossi?
La termografia è una nuova ed efficace tecnologia di metodo diagnostico non invasivo basato sul rilevamento della temperatura della superficie dell'oggetto.La radiazione infrarossa (IR) emessa da un oggetto viene registrata e visualizzata sotto forma di mappa di distribuzione della temperatura.
2. A cosa serve la termografia a infrarossi?
L'immagine termica a infrarossi può essere utilizzata per eseguire ispezioni domiciliari, determinare difetti strutturali, guasti elettrici, guasti meccanici, cambiamenti fisiologici in persone e animali e molto altro.
3. Quali sono i vantaggi della termografia a infrarossi?
Per il test non distruttivo, è semplice da testare e rispondere rapidamente senza danni, il che si traduce in un risparmio sui costi, in un aumento dell'efficienza del lavoro, in una riduzione dell'ammortamento della manodopera e delle attrezzature.
Per la termografia medica, è molto efficiente trovare i problemi nascosti nel corpo umano, sicuro al 100% senza radiazioni e dolore, che è uno strumento ideale per lo screening sanitario precoce.
