xNETD | ≤25mK | Tecnologia | Infrarossi |
---|---|---|---|
Risoluzione | 640x512 / 15μm | Ampiezza dello spettro | 7.7~9.5 (LW) |
Materiale | T2SL | Dimensione | 148x58.5x71mm |
Evidenziare | LWIR ha raffreddato il rivelatore infrarosso 640x512,L'applicazione di sicurezza ha raffreddato il rivelatore infrarosso 15uM,LWIR ha integrato l'Assemblea più fresca di Dewar |

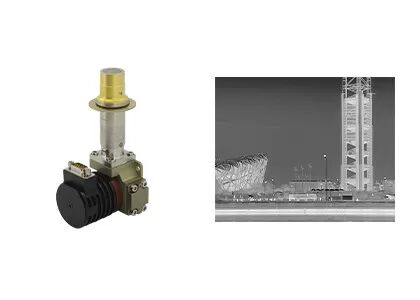

LWIR ha raffreddato il rivelatore infrarosso 640x512/15µm per l'applicazione di sicurezza
Il tipo il superreticolo 640x512/15µm LWIR di GST C615S di II ha raffreddato il rivelatore infrarosso integrato nella videocamera di sicurezza per sorveglianza della lunga autonomia
C615S LWIR ha raffreddato le caratteristiche infrarosse del rivelatore nel formato di risoluzione 640X512 al passo del pixel di 15μm. È basato sul tipo principale la tecnologia del mondo di superreticolo di II che permette alla capacità di fabbricazione in serie ed infine avvantaggierà così gli utenti con il prezzo più accessibile ma mai il compromesso nella prestazione. La dimensione standard industriale e l'interfaccia permettono ai clienti di commutare a e trarre giovamento dalla tecnologia di T2SL più avanzata senza ulteriore investimento di R & S.
Con risoluzione 640x512 ed il passo riduttore del pixel a 15µm, C615S LWIR ha raffreddato il rivelatore fornisce la chiara immagine e la prestazione superiore. Caratterizza nella maggior parte diin tecnologia avanzata, di in alta efficienza di quantum, di in alto frame per secondo, di alta non uniformità a basso rumore e la migliore ecc. della sensibilità.
Senza timore di interferenza, il rivelatore di superreticolo di C615S LWIR è adatto a rilevazione dell'obiettivo nel fondo complesso, quali le navi sul mare nella scena della riflessione leggera sulla superficie dell'acqua, sugli aerei nei precedenti delle nuvole nel cielo, ecc.
- Risoluzione: 640x512
- Passo del pixel: 15µm
- Alta sensibilità
- Buon effetto di rappresentazione
- A basso rumore
- Prestazione stabile
- Non uniformità eccellente
Modello | C615S LWIR |
Materiale | T2SL |
Risoluzione | 640x512 |
Passo del pixel | 15um |
Ampiezza dello spettro | 7.7μm~9.5μm LW |
Modo di lavoro | Istantanea; ITR & intrecciare modo di integrazione di Binning; Modo di Windows; Anti-fioritura |
Capacità della tassa | ITR: 12.22Me-/6.67Me- Intrecci Binning: 24.44Me-/13.33Me- |
Gamma dinamica | ITR: ≥76dB Intrecci Binning: ≥77dB |
Manica di uscita | 4; Fino a 22,5 Mpixel/s per uscita |
NETD | ≤30mK (F2 ITR) ≤25mK (F2 intreccia Binning) |
Efficace tasso del pixel | ≥99.5% |
Non uniformità di risposta | ≤8% |
Tipo più fresco | RS058 |
Consumo di energia costante | <8w> |
Max Power Consumption | <17w> |
Alimentazione elettrica | CC 24V |
Tempo di raffreddamento | <5min30s> |
Peso | ≤600g |
Dimensione (millimetri) | 148x58.5x71 |
Temperatura di lavoro | -45°C ~ +71°C |
Il sensore raffreddato LWIR di C615S IR è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.
1. Come fa il piano focale non raffreddato il lavoro di microbolometer di matrice?
Usando il principio di effetto termico radiante infrarosso, il rivelatore infrarosso non raffreddato converte l'energia di radiazione infrarossa in energia termica con il materiale di assorbimento dell'infrarosso, di modo che la temperatura degli aumenti materiali sensibili. Poi, un determinato parametro fisico delle modifiche essenziali sensibili di conseguenza e convertiti nel segnale elettrico o nel segnale luminoso visibile attraverso un determinato meccanismo di conversione destinato per realizzare la rilevazione dell'oggetto.
2. Che cosa è il vantaggio del microbolometer non raffreddato del vox?
Il rivelatore infrarosso non raffreddato del piano focale non ha bisogno di un dispositivo più fresco integrato dell'Assemblea di Dewar (IDCA) e può lavorare alla temperatura ambiente. Presenta i vantaggi dell'inizio veloce, basso consumo energetico, piccola dimensione, peso leggero, lunga vita, basso costo ecc. Sebbene la sensibilità del rivelatore infrarosso non raffreddato del piano focale non sia buona quanto quella dei rivelatori infrarossi raffreddati, dopo gli anni di sviluppo, la sua prestazione di costo è stata ovviamente migliore del rivelatore raffreddato, che ha una più vasta prospettiva dell'applicazione.
