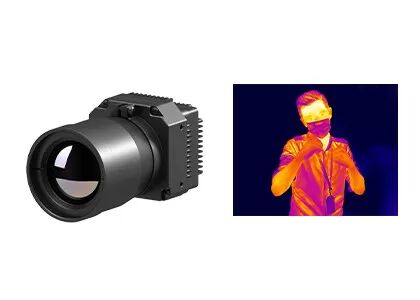

Rappresentazione infrarossa non raffreddata del centro 1280x1024 12μM With Clear Thermal della macchina fotografica di LWIR

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello PLUG1212
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 1280x1024/12μm Ampiezza dello spettro 8~14μm
NETD <30mK Frame per secondo 25Hz
DIMENSIONE 56x56x40.2mm Peso ≤220g
Evidenziare

Il centro infrarosso non raffreddato della macchina fotografica di LWIR

,

Il centro infrarosso 1280x1024 della macchina fotografica

,

Il centro termico 12uM della macchina fotografica

Lasciate un messaggio
Descrizione di prodotto

Registrazione di immagini termiche infrarossa non raffreddata del centro 1280x1024 12μM With Ultra Clear della macchina fotografica di LWIR

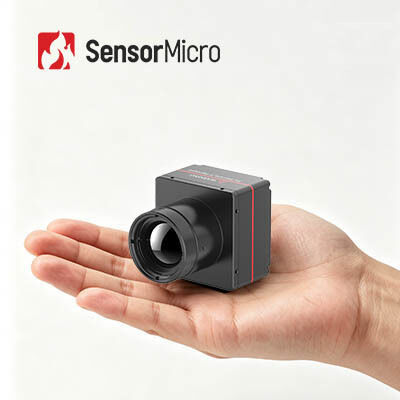

Modulo infrarosso della macchina fotografica PLUG1212



Il grande centro non raffreddato della macchina fotografica di registrazione di immagini termiche di matrice 1280x1024/12μm FPA per sicurezza & monitoraggio



Descrizione di prodotto



Il centro termico non raffreddato della macchina fotografica PLUG1212 è sviluppato da tecnologia dei sensori globale (GST). La tecnologia dei sensori globale si specializza nella progettazione, nella fabbricazione, nelle vendite e nell'introduzione sul mercato di rivelatori di registrazione di immagini termiche e di moduli infrarossi.



Il modulo termico PLUG1212 offre le immagini termiche fino ai pixel 1280x1024 e vi mostra il più piccolo dei dettagli. La sua dimensione riduttrice del pixel di 12µm offre la migliore risoluzione spaziale ed abbina il più breve fuoco della lente ottica per raggiungere la stessa missione della gamma.



Il centro termico infrarosso PLUG1212 si applica in una vasta gamma di aree e le sue soluzioni visive di informazioni riguardano il giorno, la notte, la scarsa visibilità e le circostanze per qualsiasi tempo.



La tecnologia dei sensori globale è un fornitore infrarosso principale del rivelatore e produttore del modulo della macchina fotografica dell'OEM. La società riguarda una superficie di 30 mila metri quadri di 20 mila metri quadri di stanza pulita, che può fornire ai clienti un rifornimento stabile dei prodotti infrarossi.



Caratteristiche principali



Presentazione ultra chiara
• alti definizione 1280×1024 per più ampio FOV e più interurbano
• dimensione del pixel di 12μm per migliore risoluzione spaziale



Immagine tagliente & Rich Details
• Alta sensibilità, NETD<50mK tipico
• Algoritmo potente di processo di immagine

Alta adattabilità
• Adatti a tutti i tipi di ambiente duro come pioggia, neve, nebbia ecc.

Integrazione facile
• Varia interfaccia dell'uscita di immagine: DVP/LVDS
• Interfaccia ottica standard che è compatibile con la serie completa di lenti



Specifiche di prodotto



Modello PLUG1212
Prestazione del rivelatore di IR
Risoluzione 1280x1024
Passo del pixel 12μm
Ampiezza dello spettro 8~14μm
NETD <30mk>
Elaborazione di immagini
Frame per secondo 25Hz
Tempo di partenza <25s>
Video analogico /
Video di Digital HDMI/RAW/YUV/BT1120
Componente di estensione USB/Camerlink
Attenuazione del modo Lineare/istogramma/misto
Zoom di Digital 1~8X zoom continuo, dimensione di punto 1/8
Esposizione di immagine Colore caldo/bianco caldo/pseudo nero
Direzione di immagine Orizzontalmente/verticalmente/diagonalmente vibrazione
Algoritmo di immagine NUC/AGC/IDE
Specificazione elettrica
Interfaccia esterna standard interfaccia 50pin_HOURS
Modo di comunicazione RS232-TTL, 115200bps
Tensione di rifornimento 5±0.5V
Consumo di energia tipico <2>
Caratteristiche fisiche
Dimensione (millimetri) 56x56x40.2
Peso ≤220g
Adattamento ambientale
Temperatura di operazione -40°C ~ +70°C
Temperatura di stoccaggio -45°C ~ +85°C
Umidità 5%~95%, senza condensazione
Vibrazione Vibrazione casuale 5.35grms, asse 3
Scossa Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6
Ottica
Lente facoltativa Fuoco fisso atermico: 19mm/25mm



Applicazioni industriali



Il modulo di immagine all'infrarosso PLUG1212 è ampiamente usato nella sicurezza & monitoraggio, aria aperta, la lotta contro l'incendio & salvataggio, applicazione di legge & salvataggio, carichi utili ecc. del UAV, di ADAS.



Rappresentazione infrarossa non raffreddata del centro 1280x1024 12μM With Clear Thermal della macchina fotografica di LWIR 0

Soluzione del rivelatore di IR



Rappresentazione infrarossa non raffreddata del centro 1280x1024 12μM With Clear Thermal della macchina fotografica di LWIR 1



FAQ



1. Come scegliere risoluzione infrarossa adeguata del rivelatore?
Dipende dai bisogni e dalle applicazioni reali dei vostri prodotti ed il prezzo è inoltre un fattore che deve essere considerato. Se la qualità di immagine non è alta, potete scegliere il rivelatore infrarosso con risoluzione bassa, quale 120x90, 256x192, 400x300. Se avete bisogno di un'immagine molto chiara per alcuni scopi speciali, quale monitoraggio a distanza, potete scegliere un rivelatore infrarosso di alta risoluzione di 1280x1024.

2. Come selezionare giusto pseudo colore per registrazione di immagini termiche?
- Il bianco grigio è più adatto ad obiettivo con la piccola differenza della temperatura
- Il rosso ed il blu sono più adatti a scena dove i punti di problema devono essere trovati.
- Il rosso del ferro è la tavolozza di colore standard del settore produzione energia.
Nota: nessuna materia che la tavolozza che scegliete, la temperatura termica non cambierà affatto.

3. Come scegliere un obiettivo termico infrarosso adatto?
- La lente standard può raggiungere gli obiettivi normali con la distanza appropriata
- Per il teleobiettivo, è adatto ad obiettivi che è relativamente piccolo e deve essere osservato da un'interurbana
- Per vedere più dettaglio degli oggetti alla distanza vicina, il grandangolo è migliore.
- L'obiettivo macro è per vedere l'obiettivo molto metallico con la distanza vicina, quale il circuito di chip.
