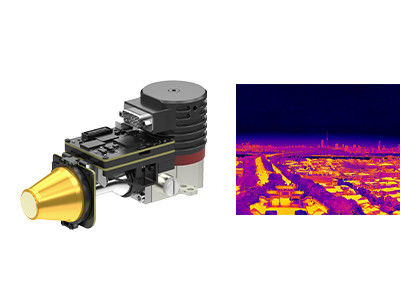

Modulo raffreddato di alta risoluzione 1280x1024 12um della macchina fotografica dell'OEM MCT MWIR

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello EYAS1212
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 1280X1024 Passo del pixel 12μm
NETD ≤20mK Ampiezza dello spettro 3.7~4.8μm MW
DIMENSIONE 149x58.5x71mm Frame per secondo 1~100Hz regolabile
Evidenziare

Modulo raffreddato 1280x1024 della macchina fotografica

,

L'OEM MCT ha raffreddato il modulo della macchina fotografica

,

moduli della macchina fotografica di 12um MWIR

Lasciate un messaggio
Descrizione di prodotto

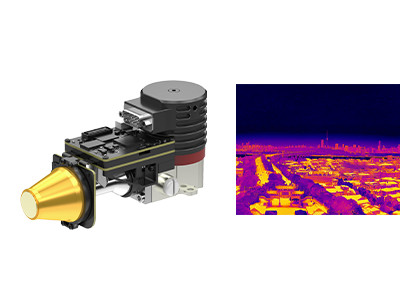

Modulo termico di alta definizione EYAS1212



1280x1024 di alta risoluzione/12μm MCT MWIR ha raffreddato il modulo infrarosso con il bordo di prossimità



Descrizione di prodotto



EYAS1212 è del 1280 un x1024 basato modulo infrarosso raffreddato analogico digitale di alta risoluzione formatta il passo IR FPA di 12μm.



Questo modulo dell'ANNUNCIO comprende un bordo di prossimità che fornisce la sincronizzazione di FPA e le alimentazioni elettriche sensibili. Inoltre, l'interfaccia di collegamento della macchina fotografica produce i dati grezzi 16bit che altamente semplificano l'integrazione del rivelatore al sistema.



Di conseguenza, il modulo dell'ANNUNCIO EYAS1212 lo rende facile affinchè i clienti dell'OEM effettui il test di accettazione veloce sul rivelatore infrarosso raffreddato μm di GST C1212M 1280x1024@12, lo sviluppo secondario rapido di inizio ed accorciare il loro periodo dello sviluppo di moduli infrarossi raffreddati o di macchine fotografiche termiche infrarosse complete o i sistemi basati sui rivelatori infrarossi raffreddati.



Caratteristiche principali



- Facile svilupparsi & integrare

- L'interfaccia di Cameralink ha prodotto 16bit i dati grezzi, controllo della porta seriale

- La struttura integrata, dimensioni è coerente con il rivelatore

- semplice alimentazione 5V

- Capace di cattura del bersaglio mobile ad alta velocità



Specifiche di prodotto



Modello EYAS1212
Prestazione del rivelatore di IR
Risoluzione 1280x1024
Passo del pixel 12μm
Cryocooler RS058F
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (25°C) ≤6min
NETD ottimale (20°C) ≤20mK
Modo di lavoro
Frame per secondo 1~100Hz regolabile
Modo di lavoro Istantanea; Modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Specificazione elettrica
Interfaccia esterna standard QSH 60pin
Video di Digital Cameralink: Dati grezzi dell'uscita 16bit
Sincronizzazione esterna CC1: Sincronizzazione esterna di INT/Frame; CC2: Sincronizzazione esterna di MC
Comunicazione Porta seriale di Cameralink: TFG+/-, TC+/-; 9600bps
Alimentazione elettrica 1 pannello di rappresentazione di Manica: 5V
1 Manica Cryocooler: 24V
Consumo di energia stabile 9W
Dimensione (millimetri) 149×58.5×71
Peso ≤680g
Temperatura di lavoro -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno



Applicazioni industriali



Il modulo di registrazione di immagini termiche EYAS1212 è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



Modulo raffreddato di alta risoluzione 1280x1024 12um della macchina fotografica dell'OEM MCT MWIR 0



Rivelatori infrarossi non raffreddati raffreddati



Modulo raffreddato di alta risoluzione 1280x1024 12um della macchina fotografica dell'OEM MCT MWIR 1



FAQ



1. Che cosa è rivelatore di MCT/HgCdTe?

MCT, anche chiamato HgCdTe, si riferisce al Mercury-cadmio-Tellurid che è un composto chimico del tellururo di cadmio (CdTe) e tellururo del mercurio (HgTe) e un materiale comune in rivelatori fotoelettrici. Il rivelatore di MCT/HgCdTe è un rivelatore fotoconduttore che funziona ad un ambiente criogenico e può individuare la radiazione infrarossa. È più sensibile dei sensori termici.



2. Che cosa è rivelatore di T2SL?

T2SL si riferisce al tipo-Ii superreticolo, che è un materiale artificiale con il heterojunction periodico alternante della crescita alla dimensione di nanometro. Ha l'alta uniformità e proprietà ottica superiore, quali la massa effettiva del grande elettrone, il grande coefficiente di assorbimento e l'alta efficienza di quantum. Rispetto al rivelatore infrarosso di MCT, il rivelatore infrarosso di T2SL ha la buona uniformità materiale, il basso costo e simile prestazione al rivelatore infrarosso di MCT nella banda di onda media e lunga, ma presenta i grandi vantaggi nella banda di onda molto lunga.



3. Che cosa è la differenza fra scarsa visibilità, il IR attivo e la registrazione di immagini termiche?

La scarsa visibilità ha bisogno della luce naturale e trasforma l'immagine leggera naturale debole nell'immagine elettronica migliorata tramite l'amplificatore di immagini;

Il IR attivo attivamente emette la luce infrarossa ed utilizza il fascio infrarosso riflesso dall'obiettivo. Ha dissimulazione molto difficile;

La registrazione di immagini termiche non ha bisogno di alcuna luce ed è una visione notturna infrarossa passiva che individua la differenza di radiazione infrarossa fra gli obiettivi e la scena o le parti differenti di un oggetto. non essere colpitoe dai cambiamenti delle condizioni di luce circostanti, durante la notte o persino in nebbia, in pioggia ed in altri ambienti duri.



4. Potete bloccare la registrazione di immagini termiche?

Nella maggior parte dei casi, non potete. Ma i raggi infrarossi non possono penetrare le pareti ed anche il vetro può bloccare il IR. Così, se non volete essere individuato, potete celare dietro vetro o le pareti per bloccare la registrazione di immagini termiche.
