MCT di alta risoluzione MWIR ha raffreddato il modulo 1280x1024 1~100Hz della macchina fotografica

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello EYAS1212
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 1280X1024 Passo del pixel 12μm
NETD ≤20mK Ampiezza dello spettro 3.7~4.8μm MW
DIMENSIONE 149x58.5x71mm Frame per secondo 1~100Hz regolabile
Evidenziare

MCT MWIR ha raffreddato il modulo della macchina fotografica

,

100Hz ha raffreddato il modulo della macchina fotografica

,

modulo della macchina fotografica di 1280x1024 Mwir

Lasciate un messaggio
Descrizione di prodotto

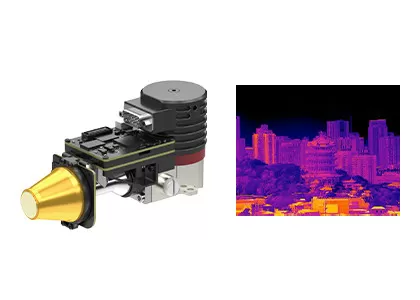

L'OEM di alta risoluzione ha raffreddato il modulo 1280x1024/12μm MCT MWIR della macchina fotografica


Modulo termico di alta definizione EYAS1212



1280x1024 di alta risoluzione/12μm MCT MWIR ha raffreddato il modulo infrarosso con il bordo di prossimità



Descrizione di prodotto



EYAS1212 è del 1280 un x1024 basato modulo infrarosso raffreddato analogico digitale di alta risoluzione formatta il passo IR FPA di 12μm.



Questo modulo dell'ANNUNCIO comprende un bordo di prossimità che fornisce la sincronizzazione di FPA e le alimentazioni elettriche sensibili. Inoltre, l'interfaccia di collegamento della macchina fotografica produce i dati grezzi 16bit che altamente semplificano l'integrazione del rivelatore al sistema.



Di conseguenza, il modulo dell'ANNUNCIO EYAS1212 lo rende facile affinchè i clienti dell'OEM effettui il test di accettazione veloce sul rivelatore infrarosso raffreddato μm di GST C1212M 1280x1024@12, lo sviluppo secondario rapido di inizio ed accorciare il loro periodo dello sviluppo di moduli infrarossi raffreddati o di macchine fotografiche termiche infrarosse complete o i sistemi basati sui rivelatori infrarossi raffreddati.



La tecnologia dei sensori globale è un fornitore dei rivelatori infrarossi termici e del modulo infrarosso della macchina fotografica. Dopo gli anni di esperienza industriale dell'applicazione, siamo capaci fornire alle soluzioni professionali, efficienti e convenienti per i clienti in tutte le industrie la sua tecnologia di base del rivelatore infrarosso di R & S dell'indipendente.



Caratteristiche principali



- Facile svilupparsi & integrare

- L'interfaccia di Cameralink ha prodotto 16bit i dati grezzi, controllo della porta seriale

- La struttura integrata, dimensioni è coerente con il rivelatore

- semplice alimentazione 5V

- Capace di cattura del bersaglio mobile ad alta velocità



Specifiche di prodotto



Modello EYAS1212
Prestazione del rivelatore di IR
Risoluzione 1280x1024
Passo del pixel 12μm
Cryocooler RS058F
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (25°C) ≤6min
NETD ottimale (20°C) ≤20mK
Modo di lavoro
Frame per secondo 1~100Hz regolabile
Modo di lavoro Istantanea; Modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Specificazione elettrica
Interfaccia esterna standard QSH 60pin
Video di Digital Cameralink: Dati grezzi dell'uscita 16bit
Sincronizzazione esterna CC1: Sincronizzazione esterna di INT/Frame; CC2: Sincronizzazione esterna di MC
Comunicazione Porta seriale di Cameralink: TFG+/-, TC+/-; 9600bps
Alimentazione elettrica 1 pannello di rappresentazione di Manica: 5V
1 Manica Cryocooler: 24V
Consumo di energia stabile 9W
Dimensione (millimetri) 149×58.5×71
Peso ≤680g
Temperatura di lavoro -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno



Applicazioni industriali



Il modulo di registrazione di immagini termiche EYAS1212 è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



MCT di alta risoluzione MWIR ha raffreddato il modulo 1280x1024 1~100Hz della macchina fotografica 0



Circa tecnologia dei sensori globale



MCT di alta risoluzione MWIR ha raffreddato il modulo 1280x1024 1~100Hz della macchina fotografica 1



FAQ



1. Che cosa è la differenza fra i rivelatori non raffreddati e raffreddati di IR?

Ci sono attualmente due tipi di sensori infrarossi di registrazione di immagini termiche sul mercato, raffreddati e non raffreddati.

Il rivelatore non raffreddato di IR funziona alla temperatura ambiente. È basato sull'industria a semiconduttore e può essere fabbricato così solitamente nel grande volume con piccola dimensione e basso costo. I rivelatori non raffreddati di IR sono ampiamente usati in portatile/tenuto in mano/dispositivi mobili.

I rivelatori raffreddati di IR sono imballati in un'unità che li tiene all'estremamente - bassa temperatura che sarà sostenuta da un dispositivo di raffreddamento di cryo. Sono molto più grandi, più costosi e meno affidabili che i sensori non raffreddati, pricipalmente dovuto i sistemi di raffreddamento che complessi richiedono. Tuttavia, i sistemi raffreddati sono incredibilmente sensibili e solitamente funzionano con l'ottica lunga di lunghezza focale per raggiungere la missione della lunga autonomia.



2. Che cosa sono i vantaggi dei rivelatori infrarossi raffreddati?

Il rivelatore infrarosso raffreddato del piano focale funziona ad una bassa temperatura che è fornita da un dispositivo di raffreddamento del dewar del rivelatore (ddc). Ha alta sensibilità e può distinguere la differenza più sottile della temperatura che il rivelatore infrarosso non raffreddato. Può individuare, identificare e riconoscere gli oggetti ad una lunga autonomia molto che è di più di dieci chilometri di distanza. La struttura del rivelatore raffreddato è molto complessa che risultati in un costo relativamente alto che rivelatore non raffreddato.



3. Che cosa è registrazione di immagini termiche infrarossa?
In natura, tutti gli oggetti di cui la temperatura è superiore ad assoluta azzerano (- ℃ 273) possono irradiare i raggi infrarossi. Usando il rivelatore infrarosso della macchina fotografica per misurare la differenza fra l'obiettivo stessa della temperatura di radiazione infrarossa ed i precedenti, potete ottenere le immagini infrarosse differenti, che inoltre sono chiamate immagini termiche.

4. Come fanno i rivelatori infrarossi lavoro?
La radiazione infrarossa che ha emesso dall'obiettivo fornisce la gamma di percezione del rivelatore termico, quindi del rivelatore infrarosso converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.

5. Che cosa sono i vantaggi dei rivelatori infrarossi raffreddati?
Il rivelatore infrarosso raffreddato del piano focale funziona ad una bassa temperatura che è fornita da un dispositivo di raffreddamento del dewar del rivelatore (ddc). Ha alta sensibilità e può distinguere la differenza più sottile della temperatura che il rivelatore infrarosso non raffreddato. Può individuare, identificare e riconoscere gli oggetti ad una lunga autonomia molto che è di più di dieci chilometri di distanza. La struttura del rivelatore raffreddato è molto complessa che risultati in un costo relativamente alto che rivelatore non raffreddato.
