1280x1024 12μm ha raffreddato il rivelatore infrarosso con l'Assemblea integrata del dispositivo di raffreddamento di Dewar

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C1212M MWIR
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 1280x1024/12μm NETD ≤20mK (F2/F4)
Ampiezza dello spettro 3.7~4.8μm MW Dimensione 149x58.5x71mm
Evidenziare

L'Assemblea più fresca di Dewar ha raffreddato il rivelatore infrarosso

,

Rivelatore infrarosso raffreddato integrato

,

Rivelatori raffreddati 1280x1024 di Ir

Lasciate un messaggio
Descrizione di prodotto

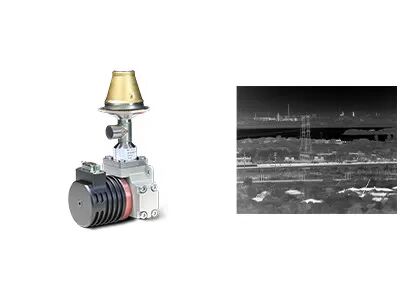

Rivelatore infrarosso raffreddato di 1280x1024 12μm con l'Assemblea più fresca integrata di Dewar


C1212M MWIR da infrarosso di GST



La grande matrice 1280x1024/12μm MCT dell'alta definizione ha raffreddato il rivelatore infrarosso per chiara registrazione di immagini termiche



Descrizione di prodotto



C1212M MWIR è uno del HgCdTe/MCT ha raffreddato i rivelatori infrarossi di metà di lunghezza d'onda sviluppati da tecnologia dei sensori globale (GST).





C1212M ha raffreddato il rivelatore infrarosso ha il rendimento elevato di alta risoluzione e ed alta affidabilità. Offre a quattro volte altrettanti pixel nella stessa zona d'immagine attiva dei prodotti convenzionali 640x512. La sua dimensione riduttrice del pixel di 12µm offre la migliore risoluzione spaziale ed abbina il più breve fuoco della lente ottica per raggiungere la stessa missione della gamma. C1212M è una scelta ideale per le applicazioni che richiedono la prestazione della lunga autonomia ed il riconoscimento superiori dei dettagli d'immagine.



 Caratteristiche principali



Prestazione eccezionale
• risoluzione 1280×1024 per più ampio FOV e più interurbano
• dimensione del pixel di 12μm per migliore risoluzione spaziale



Immagine tagliente & chiara
• Alta sensibilità termica
• Buona uniformità, efficace pixel rate>99.5%



Progettato per le applicazioni specifiche
• Il rapporto focale può essere personalizzato
• Rifornimento continuo di garanzia



Specifiche di prodotto



Modello C1212M MW
Materiale MCT
Risoluzione 1280x1024
Passo del pixel 12μm
Ampiezza dello spettro 3.7μm~4.8μm MW
Modo di lavoro Istantanea, modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Capacità della tassa 6.75Me-/4.8Me- (ITR)
5.25Me-/3.3Me- (IWR)
Gamma dinamica ITR Mode≥80dB
IWR Mode≥76dB
Numero di uscita 4 o 8; Fino a 20Mpixel/s per uscita
NETD ≤20mK (F2/F4)
Efficace tasso del pixel ≥99.5%
Non uniformità di risposta ≤8%
Tipo di Cryocooler RS058F
Consumo di energia costante ≤7W
Max Power Consumption ≤17W
Alimentazione elettrica CC 24V
Tempo di raffreddamento ≤6min
Peso ≤600g
Dimensione (millimetri) 149x58.5x71
Temperatura di lavoro -45°C ~ +71°C



Applicazioni industriali


Il C1212M MWIR criogenico ha raffreddato il rivelatore infrarosso è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.

1280x1024 12μm ha raffreddato il rivelatore infrarosso con l'Assemblea integrata del dispositivo di raffreddamento di Dewar 0



Profilo aziendale


1280x1024 12μm ha raffreddato il rivelatore infrarosso con l'Assemblea integrata del dispositivo di raffreddamento di Dewar 1


FAQ



1. Che cosa è la sensibilità termica?

La sensibilità termica, anche nominata NETD (rumore differenza di temperatura equivalente), è un parametro chiave per la valutazione delle macchine fotografiche di registrazione di immagini termiche dell'onda media (MWIR) e dell'onda lunga (LWIR). Direttamente è collegato con la chiarezza misurata dal visore termico. È un valore numerico che rappresenta il rapporto segnale-rumore della differenza della temperatura e misurato nei milliKelvins (Mk). Più piccolo il valore termico di sensibilità, più alta la sensibilità e più chiara l'immagine.



2. Che cosa è rivelatore di MCT/HgCdTe?

MCT, anche chiamato HgCdTe, si riferisce al Mercury-cadmio-Tellurid che è un composto chimico del tellururo di cadmio (CdTe) e tellururo del mercurio (HgTe) e un materiale comune in rivelatori fotoelettrici. Il rivelatore di MCT/HgCdTe è un rivelatore fotoconduttore che funziona ad un ambiente criogenico e può individuare la radiazione infrarossa. È più sensibile dei sensori termici.



3. Che cosa è rivelatore di T2SL?

T2SL si riferisce al tipo-Ii superreticolo, che è un materiale artificiale con il heterojunction periodico alternante della crescita alla dimensione di nanometro. Ha l'alta uniformità e proprietà ottica superiore, quali la massa effettiva del grande elettrone, il grande coefficiente di assorbimento e l'alta efficienza di quantum. Rispetto al rivelatore infrarosso di MCT, il rivelatore infrarosso di T2SL ha la buona uniformità materiale, il basso costo e simile prestazione al rivelatore infrarosso di MCT nella banda di onda media e lunga, ma presenta i grandi vantaggi nella banda di onda molto lunga.
