Rivelatore raffreddato 320x256 30μm di FPA MCT IR per integrazione veloce
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xMateriale | MCT | Risoluzione | 320x256/30μm |
---|---|---|---|
NETD | ≤9mK (F2); ≤15mK (F4) | Ampiezza dello spettro | 3.7~4.8μm MW |
Tempo di raffreddamento | ≤6min (RS058); ≤5min30s (RS046H) | Dimensione | 149x58.5x71mm |
Evidenziare | Rivelatore professionale di MCT Ir,Il rivelatore di MCT Ir si è raffreddato,Rivelatore 320x256 di MCT Ir |

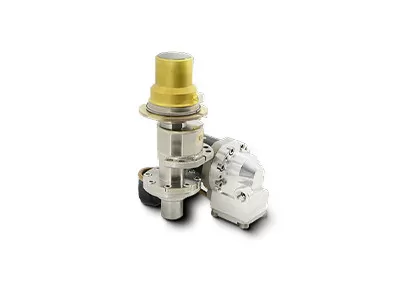

La maggior parte del 320x256 professionale e classico/30μm MWIR MCT ha raffreddato il rivelatore infrarosso
C330M MWIR MCT ha raffreddato il rivelatore infrarosso viene con il formato 320X256 alla dimensione del pixel di 30μm. È intercambiabile con la maggior parte della corrente principale MARTE come i prodotti una volta configurato con RS058 ha integrato il dispositivo di raffreddamento di Stirling. Può essere usato per quasi tutte le applicazioni possibili come il sistema di sorveglianza della lunga autonomia, i visori termici tenuti in mano, le macchine fotografiche ecc. di rilevazione di perdita del gas.
La progettazione del dewar, la dimensione più fresca ed interfaccia meccanica/elettrica sono quasi la stessa in modo che gli integratori della macchina fotografica debbano soltanto eliminare le loro vecchie controparti difettose e collegare facilmente il nostro C330M intercambiabile RS058 per ulteriore configurazione interna.
- Risoluzione: 320x256
- Passo del pixel: 30μm
- Alta sensibilità
- Progettazione compatta
- Peso leggero
- Basso consumo energetico
Modello | C330M MW |
Materiale | MCT |
Risoluzione | 320x256 |
Passo del pixel | 30μm |
Ampiezza dello spettro | 3.7μm~4.8μm MW |
Modo di lavoro | Istantanea, modo di integrazione di ITR; Modo di Windows; Anti-fioritura |
Capacità della tassa | 36Me-/12Me- |
Gamma dinamica | ≥80dB |
Numero di uscita | 1 o 4; Fino a 6.6Mpixel/s per uscita |
NETD | F2: ≤9mK F4: ≤15mK |
Efficace tasso del pixel | ≥99.5% |
Non uniformità di risposta | ≤8% |
Tipo di Cryocooler | RS058/RS046H |
Consumo di energia costante | ≤6W @ RS058 ≤6W @ RS046H |
Max Power Consumption | ≤12W @ RS058 ≤11W @ RS046H |
Alimentazione elettrica | RS058: CC 24V RS046H: CC 32V |
Tempo di raffreddamento | ≤6min @ RS058 ≤5min30s @ RS046H |
Peso | ≤600g |
Dimensione (millimetri) | 142x58.5x71 |
Temperatura di lavoro | -45°C ~ +71°C |
Il C330M MWIR criogenico ha raffreddato il rivelatore infrarosso è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.
1. Come fa il piano focale non raffreddato il lavoro di microbolometer di matrice?
Usando il principio di effetto termico radiante infrarosso, il rivelatore infrarosso non raffreddato converte l'energia di radiazione infrarossa in energia termica con il materiale di assorbimento dell'infrarosso, di modo che la temperatura degli aumenti materiali sensibili. Poi, un determinato parametro fisico delle modifiche essenziali sensibili di conseguenza e convertiti nel segnale elettrico o nel segnale luminoso visibile attraverso un determinato meccanismo di conversione destinato per realizzare la rilevazione dell'oggetto.
2. Che cosa è il vantaggio del microbolometer non raffreddato del vox?
Il rivelatore infrarosso non raffreddato del piano focale non ha bisogno di un dispositivo più fresco integrato dell'Assemblea di Dewar (IDCA) e può lavorare alla temperatura ambiente. Presenta i vantaggi dell'inizio veloce, basso consumo energetico, piccola dimensione, peso leggero, lunga vita, basso costo ecc. Sebbene la sensibilità del rivelatore infrarosso non raffreddato del piano focale non sia buona quanto quella dei rivelatori infrarossi raffreddati, dopo gli anni di sviluppo, la sua prestazione di costo è stata ovviamente migliore del rivelatore raffreddato, che ha una più vasta prospettiva dell'applicazione.
