xRisoluzione | μm di 384x288 /17 | NETD | ≤50mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Dimensione | 21x22.3x15.6mm (con la lente di 9.1mm) |
Gamma di temperature | -20℃~+550℃ (personalizzabile) | Accuratezza di temperatura | ±3℃ o ±3% |
Evidenziare | Modulo termico non raffreddato con la lente di 9.1mm,Modulo termico non raffreddato con la lente di 13mm,Modulo termico della macchina fotografica con la lente di 19mm |

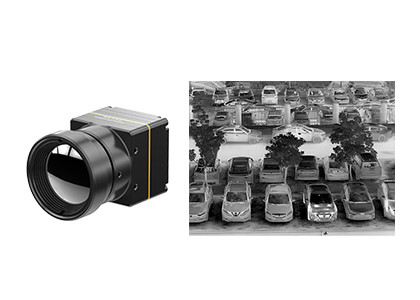

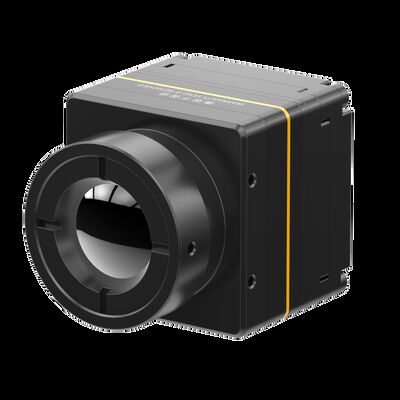

Modulo termico non raffreddato per sicurezza e sorveglianza con la lente di 9.1/13/19mm
La tecnologia dei sensori globale (GST) ha lanciato una volta un modulo termico COIN417 con una struttura ultra-compatta che è quasi la dimensione di una moneta del un-dollaro. Ora, qui viene una nuova generazione: il modulo termico non raffreddato COIN417G2. Non solo la struttura è aggiornata, ma anche gli aggiornamenti della prestazione completa.
Il centro infrarosso di GST COIN417G2 usa l'ultima versione del rivelatore infrarosso di GST417W del livello senza tecnica del wafer. Sottolineando la funzionalità, la natura scientifica e la convenienza come il centro e lo scopo di progettazione piuttosto che l'aspetto, la nuova versione presta più attenzione alla prestazione. Il corpo si riduce impilato per separarsi la sua struttura globale più concisa.
Integra il rivelatore di immagine all'infrarosso del pacchetto del wafer del μm di 400x300@17 (WLP), il circuito di elaborazione dei segnali di rendimento elevato e l'algoritmo livellati di elaborazione di immagini.
Le caratteristiche infrarosse del modulo COIN417G2 nella presentazione termica tagliente e croccante di immagine, nella dimensione compatta e nel basso costo. Inoltre ha una funzione termografica facoltativa con l'immagine di misura da ℃ -20℃~550 per la misura industriale della temperatura.
- Mini Size: 25.4x25.4x29.3mm (con la lente di 9.1mm)
- Peso leggero: 29g±3g (con la lente di 9.1mm)
- NETD≤40mk tipico
- Qualità migliorata di immagine
- Basso consumo energetico
- Sviluppo & integrazione rapidi
Modello | COIN417G2/R |
Prestazione del rivelatore di IR | |
Materiale | VOx |
Risoluzione | 400×300 |
Passo del pixel | 17μm |
Ampiezza dello spettro | 8μm ~14μm |
NETD tipico | ≤40mK |
Elaborazione di immagini | |
Frame per secondo | 50Hz/30Hz/25Hz |
Tempo di partenza | 3s |
Video analogico | PAL/NTSC |
Video di Digital | RAW/YUV/BT656 |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore 3D (3DNR) 2D riduzione di rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento di bordo (EE) |
Zoom di Digital | 1X~8X zoom continuo, 1/8 di dimensione di punto (uscita di YUV) |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Software del PC | |
ICC software | Controllo di modulo e video esposizione |
Specificazione elettrica | |
Interfaccia esterna standard | 50Pin_HOURS: DF40C-50DP-0.4V (51), (ORE, maschio) |
Aggiunta di USB | Tipo-c |
Interfaccia di comunicazione | TTL-232/USB2.0 |
Digital Video Interface | CMOS8/CMOS16/LVDS/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.7W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~+50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃; Personalizzazione ed espansione di sostegno |
Accuratezza di misura di temperatura | Maggior di ±3℃ o di ±3% |
Misura regionale di temperatura | Valore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita |
SDK | Windows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×29.3 (con la lente di 9.1mm) 25.4×25.4×41.2 (con la lente di 13mm) 25.4×25.4×40 (con la lente di 19mm) |
Peso | 29g±3g (con la lente di 9.1mm) 42g±3g (con la lente di 13mm) 44g±3g (con la lente di 19mm) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Certificati | ROHS2.0/REACH |
Ottica | |
Lente facoltativa | Atermico fisso: 9.1mm/13mm/19mm |
Livello di protezione | IP67 |
Il modulo termico COIN417G2 è utilizzato nella termografia, monitoraggio di sicurezza, la lotta contro l'incendio & salvataggio, aria aperta, AIoT, l'hardware astuto, carico utile dei UAVs, ADAS ecc.
1. Che cosa è la termografia infrarossa?
La termografia è una nuova ed efficace tecnologia del metodo diagnostico non invadente basato su rilevazione di temperatura in superficie dell'oggetto. La radiazione infrarossa (IR) ha emesso da un oggetto è registrata e visualizzata sotto forma di mappa di distribuzione della temperatura.
2. Cui può la termografia infrarossa essere usata per?
L'immagine termica infrarossa può essere usata per realizzare le ispezioni domestiche, determinare i difetti strutturali, guasti elettrici, guasti meccanici, cambiamenti fisiologici nella gente & animali e molto più.
3. Che cosa sono i vantaggi della termografia infrarossa?
Per la prova non distruttiva, è semplice da provare e rapido alla risposta senza danno, che risultati nei costi di risparmio, efficienza aumentante del lavoro, riducendo manodopera e ammortamento dell'attrezzatura.
Per la termografia medica, è molto efficiente da trovare i problemi nascosti nel corpo umano, nella cassaforte di 100% senza radiazione e nel dolore, che è uno strumento ideale per la selezione di salute in anticipo.
