RS058 LWIR ha raffreddato il rivelatore infrarosso 640x512 per il sistema di controllo a distanza
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xNETD | ≤25mK | Tecnologia | Infrarosso |
---|---|---|---|
Risoluzione | 640x512 / 15μm | Ampiezza dello spettro | 7.7~9.5 (LW) |
Materiale | T2SL | DIMENSIONE | 148x58.5x71mm |
Evidenziare | RS058 LWIR ha raffreddato il rivelatore infrarosso,640x512 LWIR ha raffreddato il rivelatore infrarosso,Il sistema di controllo a distanza ha raffreddato il rivelatore di IR |
LWIR ha raffreddato il rivelatore infrarosso 640x512/15µm per l'applicazione di sicurezza

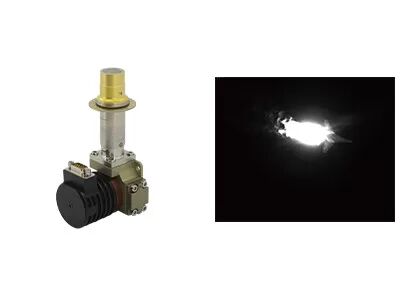

Il tipo il superreticolo 640x512/15µm LWIR di GST C615S di II ha raffreddato il rivelatore infrarosso integrato nella videocamera di sicurezza per sorveglianza della lunga autonomia
Il C615S è 640x512 una risoluzione, rivelatore infrarosso dell'onda lunga di dimensione del pixel di 15μm con l'assemblea più fresca integrata del dewar (IDCA). Adottando la tecnologia avanzata di T2SL, ha alta efficienza di quantum, l'alto frame per secondo, l'alta sensibilità, l'uniformità a basso rumore e buona e potrebbe resistere alla polvere ed all'interferenza riflettente. La qualità eccezionale di immagine degli obiettivi può essere ottenuta nell'ambito di vari ambienti complessi, quali gli azionamenti del veicolo nell'atmosfera polverosa, vele della nave sull'acqua con la riflessione leggera e l'aereo sta volando attraverso la nuvola.
Con risoluzione 640x512 ed il passo riduttore del pixel a 15µm, C615S LWIR ha raffreddato il rivelatore fornisce la chiara immagine e la prestazione superiore. Caratterizza nella maggior parte diin tecnologia avanzata, di in alta efficienza di quantum, di in alto frame per secondo, di alta non uniformità a basso rumore e la migliore ecc. della sensibilità.
Senza timore di interferenza, il rivelatore di superreticolo di C615S LWIR è adatto a rilevazione dell'obiettivo nel fondo complesso, quali le navi sul mare nella scena della riflessione leggera sulla superficie dell'acqua, sugli aerei nei precedenti delle nuvole nel cielo, ecc.
Rilevazione di LWIR
• Forte penetrazione attraverso le atmosfere polverose ed adattabilità all'ambiente complesso
• Di disturbo dagli effetti di riflesso del sole e dalle riflessioni leggere
• Capacità di individuare gli oggetti criogenici
Tecnologia di T2SL
• Alta efficienza di quantum, alta sensibilità, NETD tipico basso come 25mK
• Fabbricazione in serie, buona uniformità
Alta affidabilità
• Alta temperatura di operazione di FPA
Modello | C615S LWIR |
Materiale | T2SL |
Risoluzione | 640x512 |
Passo del pixel | 15um |
Ampiezza dello spettro | 7.7μm~9.5μm LW |
Modo di lavoro | Istantanea; ITR & intrecciare modo di integrazione di Binning; Modo di Windows; Anti-fioritura |
Capacità della tassa | ITR: 12.22Me-/6.67Me- Intrecci Binning: 24.44Me-/13.33Me- |
Gamma dinamica | ITR: ≥76dB Intrecci Binning: ≥77dB |
Manica di uscita | 4; Fino a 22,5 Mpixel/s per uscita |
NETD | ≤30mK (F2 ITR) ≤25mK (F2 intreccia Binning) |
Efficace tasso del pixel | ≥99.5% |
Non uniformità di risposta | ≤8% |
Tipo più fresco | RS058 |
Consumo di energia costante | <8w> |
Max Power Consumption | <17w> |
Alimentazione elettrica | CC 24V |
Tempo di raffreddamento | <5min30s> |
Peso | ≤600g |
Dimensione (millimetri) | 148x58.5x71 |
Temperatura di lavoro | -45°C ~ +71°C |
Il sensore raffreddato LWIR di C615S IR è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.
1. Come fa il piano focale non raffreddato il lavoro di microbolometer di matrice?
Usando il principio di effetto termico radiante infrarosso, il rivelatore infrarosso non raffreddato converte l'energia di radiazione infrarossa in energia termica con il materiale di assorbimento dell'infrarosso, di modo che la temperatura degli aumenti materiali sensibili. Poi, un determinato parametro fisico delle modifiche essenziali sensibili di conseguenza e convertiti nel segnale elettrico o nel segnale luminoso visibile attraverso un determinato meccanismo di conversione destinato per realizzare la rilevazione dell'oggetto.
2. Che cosa è il vantaggio del microbolometer non raffreddato del vox?
Il rivelatore infrarosso non raffreddato del piano focale non ha bisogno di un dispositivo più fresco integrato dell'Assemblea di Dewar (IDCA) e può lavorare alla temperatura ambiente. Presenta i vantaggi dell'inizio veloce, basso consumo energetico, piccola dimensione, peso leggero, lunga vita, basso costo ecc. Sebbene la sensibilità del rivelatore infrarosso non raffreddato del piano focale non sia buona quanto quella dei rivelatori infrarossi raffreddati, dopo gli anni di sviluppo, la sua prestazione di costo è stata ovviamente migliore del rivelatore raffreddato, che ha una più vasta prospettiva dell'applicazione.
