1280x1024 ultra chiaro 12μm ha raffreddato il modulo termico per il monitoraggio della lunga autonomia
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xAmpiezza dello spettro | 3.7~4.8μm (MW) | Usato per | Videosorveglianza |
---|---|---|---|
Risoluzione | 1280x1024/12μm | Dimensione | 165x86x107mm |
Alta sensibilità | NETD≤20mK | Frame per secondo | 50Hz/100Hz |
Evidenziare | 12uM ha raffreddato il modulo termico,Ultra modulo termico raffreddato radura,videocamera di sicurezza termica del monitoraggio 1280x1024 |

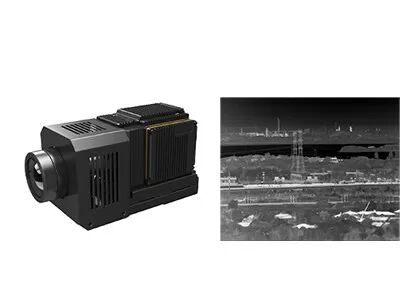

1280x1024 ultra chiaro 12μm ha raffreddato il modulo termico per il monitoraggio della lunga autonomia
Il modulo termico di alta risoluzione della macchina fotografica GAVIN1212 integra il grande rivelatore infrarosso raffreddato MWIR di matrice 1280x1024/12μm con il dispositivo di raffreddamento del dewar del rivelatore (ddc) dentro. È ampiamente usato nei monitoraggi delle applicazioni di sicurezza quali la protezione contro l'incendio, la protezione del porto, la ricerca, la sorveglianza a distanza, la guardia di frontiera e la protezione dell'infrastruttura critica e può essere montato sulle piattaforme quali le videocamere di sicurezza, i baccelli dispersi nell'aria, le torrette ecc. del veicolo.
Il modulo termico di alta risoluzione adotta i vari algoritmi intelligenti di elaborazione di immagini, come la correzione di non uniformità, il controllo automatico di guadagno ed altri per assicurare la buona qualità di registrazione di immagini termiche. Con le interfacce ricche, piccola dimensione, l'alta affidabilità e forte espansibilità, la sua progettazione del modulo facilita l'utilizzatore finale per iniziare l'integrazione veloce. Questo modulo infrarosso della macchina fotografica sostiene 24/7 di sorveglianza indipendentemente da tempo, dalle condizioni dell'ambiente sfavorevoli o dalla visibilità difficile.
GST ha raffreddato i rivelatori infrarossi non raffreddati ed i moduli di registrazione di immagini termiche possono essere ampiamente usati ed integrati nei sistemi di controllo di sicurezza, quale il monitoraggio astuto di traffico stradale della città per il miglioramento l'efficienza e della sicurezza delle reti di trasporti, del monitoraggio dell'infrastruttura, della sicurezza del fuoco nelle zone industriali, della rivelazione d'incendio iniziale per gli spazi all'aperto o persino sopra le distanze lunghe, della protezione del porto, della sicurezza di confine per impedire il valico di frontiera illegale, della sorveglianza di perimetro, girare marittimo, dei carichi utili del UAV, di elettro sistema ottico ecc.
- Soddisfaccia le esigenze di rilevazione della lunga autonomia
- Alta sensibilità, NETD≤20mK
- Ampio campo visivo, risoluzione fino a 1280x1024
- Integrazione facile nel sistema
- Interfaccia di DVP/Cameralink, uscita di immagine di RAW/YUV
- Vari zoom ottici continui sono disponibili
Modello | GAVIN1212 |
Prestazione del rivelatore di IR | |
Risoluzione | 1280x1024 |
Passo del pixel | 12μm |
Cryocooler | RS058F |
Ampiezza dello spettro | 3.7μm~4.8μm MW |
Tempo di raffreddamento (20°C) | ≤8min |
NETD (20°C) | ≤20mK |
Elaborazione di immagini | |
Frame per secondo | 50Hz/100Hz |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | ×1/×2/×4 |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | J30JZ 25pin; Lo speciale di HDMI ha prodotto l'interfaccia |
Video analogico | / |
Video di Digital | HDMI ha prodotto: YUV Cameralink ha prodotto: 16bit RAW/YUV |
Sincronizzazione esterna | Sincronizzazione esterna della struttura: Livello RS422 |
Comunicazione | RS422, 115200bps |
Alimentazione elettrica | 24V±1V |
Consumo di energia stabile | 16W |
Dimensione (millimetri) | 165x86x107 |
Peso | ≤1600g |
Temperatura di operazione | -40°C ~ +60°C |
Grandezza di vibrazione | Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno |
Lente ottica | |
Lente facoltativa | Zoom continuo: 37.5~750mm/F4 Zoom fisso: 19mm/F2; 40mm/F2; 240mm/F2 |
Il modulo infrarosso termico della macchina fotografica GAVIN1212 è suitbale per il sistema di controllo della lunga autonomia e gli ambienti complessi, quale area a malapena popolata, 24/7 di monitoraggio per qualsiasi tempo, posto duro del tempo. Può essere integrato nei sistemi di sicurezza del confine, negli elettro sistemi infrarossi ottici, nei carichi utili del UAV, nei sistemi Shipborne ecc.
1. Che cosa è registrazione di immagini termiche infrarossa?
La registrazione di immagini termiche infrarossa è un metodo di usando la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti, per formulare le immagini loro, o ottenga le informazioni della temperatura degli oggetti, anche negli ambienti di scarsa visibilità.
2. Come fa la registrazione di immagini termiche infrarossa lavoro?
Il sistema infrarosso di registrazione di immagini termiche è una rilevazione e un'identificazione senza contatto passive della tecnologia infrarossa. Mette a fuoco la radiazione infrarossa della scena sul rivelatore infrarosso di matrice del piano focale tramite il sistema ottico infrarosso che può passare con radiazione infrarossa. Il rivelatore termico converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
