xAlta definizione | 1280x1024 | Passo dei pixel | 12μm |
---|---|---|---|
Frequenza dei fotogrammi | 50Hz/100Hz | NETTO | ≤20mK |
taglia | 165x86x107mm | Gamma spettrale | 3,7~4,8μm MW |
Evidenziare | Modulo rilevatore IR Core 12um,Modulo rilevatore IR 1280x1024 |

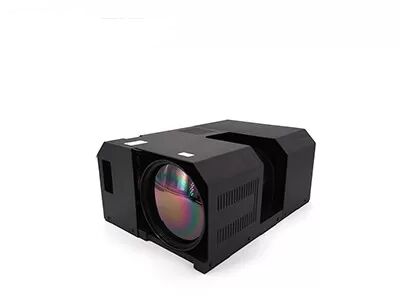

Nucleo del modulo rivelatore IR raffreddato a rilevamento a lungo raggio 1280x1024 12μM
Il modulo termocamera ad alta risoluzione GAVIN1212 integra un rilevatore MWIR raffreddato di grandi dimensioni 1280x1024/12μm.Vari algoritmi di elaborazione delle immagini sono incorporati nell'elettronica GAVIN1212 per emettere immagini a infrarossi nitide nell'oscurità totale o in condizioni meteorologiche avverse.Può rilevare e riconoscere rischi e minacce a lunga distanza mentre presenta più dettagli del bersaglio a breve distanza.
Con una risoluzione di 1280x1024 di grandi dimensioni, può realizzare un campo visivo più ampio e fornire più dettagli dell'immagine.La dimensione ridotta dei pixel di 12 µm offre una migliore risoluzione spaziale e corrisponde a una messa a fuoco dell'obiettivo ottico più corta per raggiungere la stessa missione di portata.È la scelta ideale per l'integratore di sistemi EO-IR per progettare il proprio carico utile per applicazioni aeree o navali.
Immagini megapixel
• Alta definizione 1280×1024 per un campo visivo più ampio e distanze maggiori
• Dimensione pixel di 12μm per una migliore risoluzione spaziale
Qualità nitida e chiara
• Buona uniformità, frequenza pixel effettiva>99,5%
• Alta sensibilità, NETD≤20mK
Integrazione veloce
• Supporta l'interfaccia Cameralink, uscita dati immagine RAW/YUV
• Diverse configurazioni ottiche con zoom continuo sono opzionali
Modello | GAVIN1212 |
Prestazioni del rilevatore IR | |
Risoluzione | 1280x1024 |
Passo dei pixel | 12μm |
Criorefrigeratore | RS058F |
Gamma spettrale | 3,7 μm ~ 4,8 μm MW |
Tempo di raffreddamento (20°C) | ≤8 min |
NETTO (20°C) | ≤20mK |
Elaborazione delle immagini | |
Frequenza dei fotogrammi | 50Hz/100Hz |
Modalità oscuramento | Lineare/Istogramma/Misto |
Zoom digitale | ×1/×2/×4 |
Direzione dell'immagine | Capovolgi orizzontalmente/verticalmente/diagonalmente |
Algoritmo dell'immagine | NUC/AGC/IDE |
Specifiche elettriche | |
Interfaccia esterna standard | J30JZ 25 pin;Interfaccia di uscita speciale HDMI |
video analogico | / |
Video digitale | Uscita HDMI: YUV Uscita Cameralink: RAW/YUV a 16 bit |
Sincronizzazione esterna |
Sincronizzazione esterna telaio: RS422
|
Comunicazione | RS422, 115200 bps |
Alimentazione elettrica | 24V±1V |
Consumo energetico stabile | 16W |
Dimensione (mm) | 165x86x107 |
Il peso | ≤1600g |
Temperatura di funzionamento | -40°C ~ +60°C |
Ampiezza della vibrazione | Vibrazione: trasporto ad alta velocità montato su veicolo GJB Shock: semionda sinusoidale, 40 g 11 ms, 3 assi 6 direzioni 3 volte ciascuno |
Lente ottica | |
Obiettivo opzionale | Zoom continuo: 37,5~750 mm/F4 Zoom fisso: 19 mm/F2;40mm/F2;240mm/F2 |
Il modulo termocamera a infrarossi GAVIN1212 è ampiamente utilizzato in molte aree come il sistema di monitoraggio remoto, il sistema di miglioramento della visione di volo, il carico utile multisensore ecc.
1. Principio di funzionamento dell'imaging ottico del gas
La termocamera per la rilevazione ottica di gas può rilevare rapidamente il gas senza interrompere temporaneamente la linea di produzione identificando la differenza di radiazione infrarossa tra il gas e lo sfondo e visualizzando il gas se la perdita esiste e localizzando accuratamente la fonte della perdita.
2. Applicazione dell'imaging ottico del gas
Lo sviluppo e l'integrazione della soluzione di imaging ottico del gas basata su rilevatori a infrarossi GST e moduli termici sono molto maturi e ampiamente applicati in vari settori per risolvere vari problemi di perdite di gas per i clienti, come petrolio, gas naturale, industria chimica, energia elettrica e protezione ambientale monitoraggio e dare un grande contributo alla protezione dell'ambiente, al risparmio energetico, alla produzione sicura e alla salute sul lavoro.
