Modulo veloce 384x288 17μM For Health Care della macchina fotografica di registrazione di immagini termiche di integrazione
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 384x288 | Consumo di energia | 0,85 W |
---|---|---|---|
Gamma spettrale | 8~14μm | Passo del pixel | 17μm |
NETD tipico | <50mK | Frequenza dei fotogrammi | 25Hz |
Evidenziare | Modulo termico 17uM della macchina fotografica,modulo termico della macchina fotografica 384x288,modulo della macchina fotografica di registrazione di immagini termiche 0.85W |

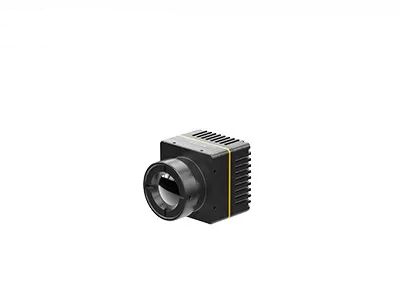

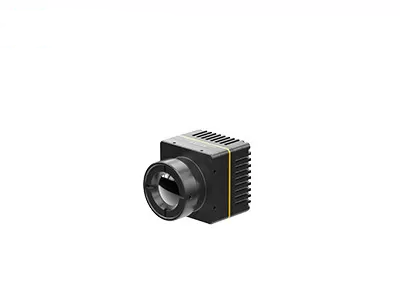

integrazione veloce del modulo di 384x288/17μM Thermal Imaging Camera per la sanità
il modulo termico di iHA417W è sviluppato specialmente per la diagnosi medica. È integrato con il rivelatore infrarosso d'imballaggio livellato auto-in via di sviluppo del wafer 384×288/17μm, la lente di 9.1mm, 30pin l'interfaccia standard (tipo-c facoltativo scheda di espansione) e SDK dedicato per la misura medica della temperatura.
Ci sono i due modi di distanza di misura della temperatura: 5 metri e 0,5 metri, che possono essere utilizzati nei vari scenari. Il modulo termico di diagnosi medica iHA417 ha una migliore consistenza di misura della temperatura e un'accuratezza superiore di misura della temperatura di ±0.5°C. Nessun'esigenza del corpo nero incorporato assicura una progettazione compatta e una misura più facile della temperatura.
Il modulo termico della macchina fotografica di iHA417W può essere integrato rapidamente nei vari dispositivi di registrazione di immagini termiche medici e si pensa che attualmente ed in futuro sia ampiamente usato nei campi della selezione di malattia, della fisioterapia della medicina di cinese tradizionale, del controllo generale di salute, della riabilitazione ecc.
- Piccola dimensione: 25.4mm×25.4mm×30.3mm (con la lente)
- NETD tipico<50mk>
- individui la distanza: 0.5m/5m
- Peso leggero basso quanto 32.2g
- Accuratezza superiore di misura di temperatura: ±0.5℃
Modello | iHA417W |
Prestazione del rivelatore di IR | |
Risoluzione | 384×288 |
Dimensione del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <50mk |
Elaborazione di immagini | |
Frame per secondo | 25Hz |
Tempo di partenza | 5s |
Video di Digital | RAW/YUV |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Algoritmo di immagine | NUC/3DNR/DNS/DRC/EE/SFFC |
Specificazione elettrica | |
Interfaccia esterna standard | Tipo-c |
Modo di comunicazione | USB |
Tensione di rifornimento | 5±0.5V |
Consumo di energia tipico | 0.85W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C ~ +50°C |
Gamma di misura di temperatura | 15℃ ~ 50℃ |
Accuratezza di misura di temperatura | ≤±0.5℃ (nessun vento dell'interno, gamma di temperature dell'obiettivo 32℃~42℃) |
Distanza di misurazione | Due modi: 0.5m o 5m |
SDK | Il supporto Windows/Android/Linux SDK, raggiunge la termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | ≤25.4×25.4×30.3 (con la lente di 9.1mm) |
Peso | 32.2±3g (con la lente di 9.1mm) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 9.1mm |
Certificato | |
Norma | ROHS/REACH |
Il modulo termico iHA417 si pensa che attualmente ed in futuro sia ampiamente usato nei campi della selezione di malattia, della fisioterapia della medicina di cinese tradizionale, del controllo generale di salute, della riabilitazione ecc.
1. Che cosa è radiazione infrarossa?
Nel parlare della registrazione di immagini termiche infrarossa, la prima cosa per pensare circa è radiazione infrarossa (IR). La lunghezza d'onda di energia di radiazione infrarossa comincia circa a 700nm ed estende a circa 1mm. Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazione infrarossa, che è invisibile a noi, perché nell'intero spettro elettromagnetico, l'occhio nudo può vedere soltanto «la luce visibile».
2. Come fa il visore termico infrarosso lavoro?
La componente del centro dell'attrezzatura infrarossa è il rivelatore termico infrarosso, che può individuare sensibile la differenza minuscola della temperatura degli oggetti circostanti. Poi, raccoglie questi informazioni di radiazione dall'oggetto e produce le informazioni della temperatura per la rappresentazione, che è basata sulle informazioni di differenza della temperatura. Più caldo l'oggetto, più infrarossa la radiazione che produce. Se l'intensità è troppo alta, potete ritenerlo come il calore.
