Modulo infrarosso 1280x1024 12μm di registrazione di immagini termiche di MWIR MCT

Sono ora online in chat

Modulo infrarosso 1280x1024 12μm di registrazione di immagini termiche di MWIR MCT

MWIR MCT Infrared Thermal Imaging Module 1280x1024 12μm
MWIR MCT Infrared Thermal Imaging Module 1280x1024 12μm

Grande immagine :  Modulo infrarosso 1280x1024 12μm di registrazione di immagini termiche di MWIR MCT

Dettagli:
Luogo di origine: Provincia di Wuhan, Hubei, Cina
Marca: GST
Certificazione: ISO9001:2015; RoHS; Reach
Numero di modello: GAVIN1212
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pezzo
Prezzo: Negotiable
Termini di pagamento: L/C, T/T
Descrizione di prodotto dettagliata
Tipo: Modulo della macchina fotografica di MWIR Rivelatore di IR: Rivelatore raffreddato
Risoluzione: 1280x1024 / 12μm NETD: ≤20mK
Ampiezza dello spettro: 3.7~4.8μm MW Dimensione: 165x86x107mm
Evidenziare:

Modulo infrarosso di registrazione di immagini termiche di MCT

,

modulo infrarosso di registrazione di immagini termiche 1280x1024

,

Modulo termico infrarosso di MWIR

Il centro infrarosso della macchina fotografica di GST GAVIN1212



Modulo di alta risoluzione di registrazione di immagini termiche di 1280x1024/12μm MWIR MCT con l'algoritmo di elaborazione di immagini



Descrizione di prodotto

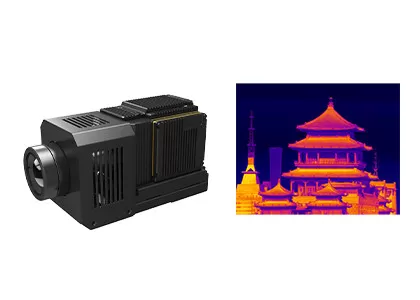

GAVIN1212 è un metà di modulo raffreddato di registrazione di immagini termiche dell'onda sviluppato da tecnologia dei sensori globale (GST). Consiste di un rivelatore di HgCdTe MWIR IR di alta risoluzione del µm di 1280x1024@12 con il cryocooler di RS058F, l'elettronica dell'hardware ed i vari algoritmi di elaborazione di immagini inoltre sono inclusi già per presentare le immagini termiche taglienti e chiare.



Gli algoritmi di elaborazione di immagini compreso la correzione di base di non uniformità (NUC), il controllo di automatico-guadagno (AGC), il potenziamento intelligente dei dettagli (ido), ecc. Il GAVIN1212 può produrre le immagini infrarosse dell'alta definizione dei megapixels attraverso la sua interfaccia digitale di HDMI video. Con l'interfaccia standard industriale del cameralink, la macchina fotografica o l'integratore di sistema infrarossa può progettare o integrare la loro propria macchina fotografica completa basata facilmente sul modulo di registrazione di immagini termiche GAVIN1212.



Caratteristiche principali



- Soddisfaccia le esigenze di rilevazione della lunga autonomia

- Alta sensibilità, NETD≤20mK

- Ampio campo visivo, risoluzione fino a 1280x1024

- Integrazione facile nel sistema

- Interfaccia di DVP/Cameralink, uscita di immagine di RAW/YUV

- Vari zoom ottici continui sono disponibili



Specifiche di prodotto



Modello GAVIN1212
Prestazione del rivelatore di IR
Risoluzione 1280x1024
Passo del pixel 12μm
Cryocooler RS058F
Ampiezza dello spettro 3.7μm~4.8μm MW
Tempo di raffreddamento (20°C) ≤8min
NETD (20°C) ≤20mK
Elaborazione di immagini
Frame per secondo 50Hz/100Hz
Attenuazione del modo Lineare/istogramma/misto
Zoom di Digital ×1/×2/×4
Direzione di immagine Orizzontalmente/verticalmente/diagonalmente vibrazione
Algoritmo di immagine NUC/AGC/IDE
Specificazione elettrica
Interfaccia esterna standard J30JZ 25pin; Lo speciale di HDMI ha prodotto l'interfaccia
Video analogico /
Video di Digital HDMI ha prodotto: YUV
Cameralink ha prodotto: 16bit RAW/YUV
Sincronizzazione esterna Sincronizzazione esterna della struttura: Livello RS422
Comunicazione RS422, 115200bps
Alimentazione elettrica 24V±1V
Consumo di energia stabile 16W
Dimensione (millimetri) 165x86x107
Peso ≤1600g
Temperatura di operazione -40°C ~ +60°C
Grandezza di vibrazione Vibrazione: Trasporto ad alta velocità montato su veicolo di GJB
Scossa: Semionda sinusoidale, 40g 11 spettrografia di massa, 3 direzione di asse 6 3 volte ciascuno
Lente ottica
Lente facoltativa Zoom continuo: 37.5~750mm/F4
Zoom fisso: 19mm/F2; 40mm/F2; 240mm/F2



Applicazioni industriali



Il modulo infrarosso termico della macchina fotografica GAVIN1212 è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.



Modulo infrarosso 1280x1024 12μm di registrazione di immagini termiche di MWIR MCT 0



I nostri vantaggi



Modulo infrarosso 1280x1024 12μm di registrazione di immagini termiche di MWIR MCT 1



FAQ



1. Che cosa è NETD?

NETD si riferisce «alla differenza della temperatura equivalente di rumore». È una misura per come un rivelatore di registrazione di immagini termiche può distinguere fra le differenze molto piccole nella radiazione termica nell'immagine. NETD sta esprimendo tipicamente in milli-Kelvin (Mk). Più bassa la cifra di NETD è solitamente, più sulla sensibilità termica indica.



2. Che cosa è SWaP3?

SWaP3 si riferisce alla dimensione, al peso, al potere, alla prestazione ed al prezzo. Indica la tendenza di tecnologia dell'industria infrarossa.



3. Che cosa è DRI?

DRI fa riferimento solitamente la distanza di rilevazione, del riconoscimento e dell'identificazione di un sistema di registrazione di immagini termiche. È un parametro cruciale per giudicare la prestazione del sistema di registrazione di immagini termiche.
