Il centro infrarosso non raffreddato 640x512 12um della macchina fotografica RS232 per i carichi utili del UAV
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 640x512 | Consumo di energia | 0,7w |
---|---|---|---|
Gamma spettrale | 8~14μm | Passo del pixel | 12μm |
NETD tipico | ≤40mq | Frequenza dei fotogrammi | 30Hz |
Evidenziare | Il centro infrarosso non raffreddato della macchina fotografica RS232,Il centro infrarosso della macchina fotografica RS232,Macchina fotografica termica 12um dei carichi utili del UAV |

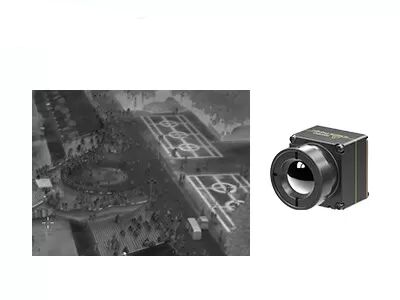

Il centro infrarosso non raffreddato 640x512 12um della macchina fotografica di dimensione minuscola per i carichi utili del UAV
Come produttore principale dei rivelatori infrarossi non raffreddati raffreddati & dei moduli termici, la tecnologia globale sviluppa una dimensione minuscola ed il centro infrarosso leggero iTL612R di registrazione di immagini termiche pro, che è la versione compatta del centro infrarosso iTL612R della macchina fotografica.
Completamente orientato per lo scambio-c (dimensione-peso-e il elettrico costo), la dimensione ed il peso di pro centro infrarosso della macchina fotografica di iTL612R già è stata alla prima linea nell'industria. È la migliore scelta per i clienti che hanno limitare i requisiti della dimensione e del peso quando integra i loro propri fuchi.
Fornendo del il rivelatore infrarosso livello del wafer auto-in via di sviluppo 640×512/12μm, grado IP67 della protezione della lente, versione di misura della temperatura e della rappresentazione e varie soluzioni di SDK, il pro modulo termico di iTL612R risponde per spaziare i vincoli con peso più di piccola dimensione e più leggero, raggiunge la durata di vita della batteria più lunga con consumo di energia più basso, supera i problemi di integrazione nel campo di prodotti elettronici di consumo e fornisce più soluzioni per i prodotti compatti e portatili.
È sviluppato specialmente per il campo di manutenzione premonitrice, ispezione fotovoltaica, protezione dell'ambiente, ricerca scientifica, fotografia aerea, indagine di polizia, aiuto in caso di catastrofe & salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.
Progettazione compatta & leggera
• Dimensione: 17mm×17mm×22mm (con la lente di 9.1mm)
• Peso: 13g (con la lente di 9.1mm)
• Consumo di energia in basso quanto 0.7W
Chiara immagine & radiometria accurata
• Algoritmo nuovissimo di processo di immagine: NUC/3DNR/DNS/DRC/EE
• Supporto Windows/Linux/ARM SDK
• Supporto misura regionale, del punto & di isoterma di temperatura
Varie interfacce per integrazione facile
• DVP/LVDS/USB2.0 interfacce, emissione dei dati di immagine di RAW/YUV, controllo della porta seriale
Modello | iTL612R pro |
Prestazione del rivelatore di IR | |
Materiale sensibile | Ossido del vanadio |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | ≤40mk |
Elaborazione di immagini | |
Frame per secondo | 30Hz |
Tempo di partenza | 5s |
Video di Digital | RAW/YUV/BT656 |
Algoritmo di immagine | Correzione di non uniformità (NUC) riduzione di rumore 3D (3DNR) De-rumore (DNS) Compressione della gamma dinamica (DRC) Potenziamento di bordo (EE) |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Software del PC | |
ICC software | Controllo di modulo & video esposizione |
Specifiche elettriche | |
Interfaccia esterna standard | 30Pin_HOURS: DF40C-30DP-0.4V (51), (ORE, maschio) |
Scheda di espansione di USB | Tipo-c |
Interfaccia di comunicazione | RS232-TTL/USB2.0 |
Digital Video Interface | CMOS8/USB2.0 |
Tensione di rifornimento | 4.0-5.0V V VCC |
Consumo di energia tipico | 0.7W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~+50°C |
Gamma di misura di temperatura | -20°C~+150°C, 0°C~550°C; Personalizzazione ed espansione di sostegno |
Accuratezza di misura di temperatura | Maggior di ±2°C o di ±2% (@23℃±3℃) |
Misura regionale di temperatura | Valore massimo, minimo e medio di sostegno della temperatura regionale dell'uscita |
SDK | Supporto Windows/Linux/ARM; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 17×17×22 (con la lente di 9.1mm) |
Peso | 13g (con la lente di 9.1mm) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40°C~+70°C |
Temperatura di stoccaggio | -45°C~+85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Certificati | ROHS2.0/REACH |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 9.1mm |
Il pro modulo di registrazione di immagini termiche di iTL612R può essere integrato nei carichi utili del UAV e dispositivi portabili in modo che sia ampiamente usata nei campi di manutenzione premonitrice, l'ispezione fotovoltaica, la protezione dell'ambiente, la ricerca scientifica, la fotografia aerea, l'indagine di polizia, il sollievo & il salvataggio, Forest Fire Prevention, la sicurezza urbana ecc.
1. Che cosa è registrazione di immagini termiche infrarossa?
La registrazione di immagini termiche infrarossa è un genere di metodo che utilizza la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti. Secondo la differenza di radiazione fra l'oggetto e l'ambiente del fondo e la differenza di ogni parte dell'oggetto stesso di radiazione, l'immagine termica infrarossa può mostrare la fluttuazione di radiazione di ogni parte della scena, così mostrando le caratteristiche della scena.
2. Che cosa è il vantaggio di registrazione di immagini termiche infrarossa?
---Veda attraverso l'oscurità totale
---Identificazione sotto cammuffamento
---Rilevazione della lunga autonomia
---Rilevazione di distribuzione di calore
---Misura senza contatto di temperatura
---Consapevolezza di occupazione
---Ecc
3. Che cosa è le applicazioni di registrazione di immagini termiche infrarossa?
La misura della temperatura e la rappresentazione per qualsiasi tempo sono due funzioni di base della tecnologia di registrazione di immagini termiche infrarossa. I prodotti sviluppati in base a queste due tecnologie sono ampiamente usati nella energia elettrica, sicurezza & monitoraggio, fabbricazione industriale, ricerca scientifica, trattamento medico ed altri campi tradizionali.
