xRisoluzione | 640x512 | Consumo di energia | 0.8W |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
Netd | <40mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Modulo termico antincendio della macchina fotografica di LWIR,modulo termico della macchina fotografica 0.8W,Modulo termico infrarosso della macchina fotografica di salvataggio |

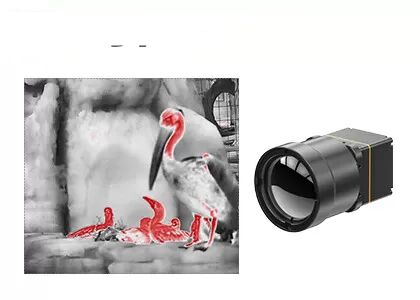

Modulo termico della macchina fotografica di LWIR con la gamma di misura di temperatura di -20℃~150℃/0~550℃
Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Integra il rivelatore infrarosso non raffreddato del pacchetto ceramico di 640×512/12µm. Con NETD<40mk tipico, il modulo termico TWIN612 ha potuto presentare la più chiara, immagine più tagliente e più dettagliata.
Con la gamma di misura della temperatura di -20℃~150℃/0~550℃, l'accuratezza di ±2℃ o di ±2% ed il frame per secondo fino a 30Hz, il modulo termico garantisce l'immagine termica regolare e la misura accurata della temperatura.
Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.
Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk>
- tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W
Modello | TWIN612/R |
Prestazione del rivelatore di IR | |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <40mK |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | 6s |
Video analogico | PAL/NTSC |
Video di Digital | YUV/BT.656/LVDS/USB2.0 |
Esposizione di immagine | 11 in totale (bianco caldo/lava/Ironbow/acqua/ferro/medico caldo/artico/arcobaleno 1/arcobaleni 2/roventi/caldi neri) |
Algoritmo di immagine | NUC/3D/2D/DRC/EE |
Specifiche elettriche | |
Interfaccia esterna standard | 50pin_HOURS |
Interfaccia di comunicazione | RS232/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.8W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃ |
Accuratezza di misura di temperatura | Maggior di ±2℃ o di ±2% |
SDK | Windows/Linux; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×35 (senza lente) |
Peso | 25g (senza lente) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Ottica | |
Lente facoltativa | Atermico fisso: 13mm |
Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio
1. Possono le macchine fotografiche termiche vedere attraverso le pareti o altri oggetti solidi?
No, le macchine fotografiche termiche non possono vedere attraverso le pareti o gli oggetti solidi. Individuare e misurare la radiazione infrarossa hanno emesso o riflesso dagli oggetti nel loro campo visivo. Tuttavia, determinati materiali, quale vetro, permettono che la radiazione infrarossa passi da parte a parte, in modo dalle macchine fotografiche termiche possono «vedere» attraverso questi materiali trasparenti.
2. Che cosa sono raffreddati e moduli termici non raffreddati?
I moduli termici raffreddati e non raffreddati sono tipi di sistemi della rappresentazione di infrarosso (IR) usati per la cattura ed analizzare della radiazione termica. Sono comunemente usati nelle applicazioni quale sorveglianza, la lotta contro l'incendio, ispezioni industriali
3. Che cosa è la differenza fra i moduli termici raffreddati e non raffreddati?
La differenza principale si trova nel tipo di tecnologia dei sensori usato. I moduli termici raffreddati comprendono un meccanismo di raffreddamento criogenico per mantenere il sensore estremamente - alle basse temperature, tipicamente inferiore centigrado a -200 gradi. Questo raffreddamento migliora la sensibilità e riduce il rumore del sensore, con conseguente più alte qualità di immagine e prestazione migliore nelle applicazioni a lungo raggio ed ad alta definizione. Tuttavia, i moduli termici raffreddati sono più costosi, più grandi e richiedono la manutenzione periodica.
D'altra parte, i moduli termici non raffreddati utilizzano i sensori di microbolometer che funzionano alla temperatura ambiente. Questi sensori individuano i cambiamenti nella temperatura e li convertono in segnali elettrici, che poi sono elaborati per creare le immagini termiche. I moduli termici non raffreddati sono più piccoli, più compatti, meno costosi e non richiedono manutenzione. Tuttavia, offrono la sensibilità più bassa e non possono eseguire pure negli scenari richiedenti.
