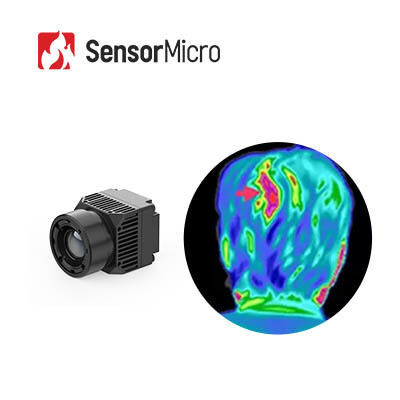

Termocamera non raffreddata con risoluzione 640×512, accuratezza di ±0,5 °C e pixel pitch da 8 µm per la misurazione di precisione della temperatura
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | RoHS2.0; Reach |
| Numero di modello | iHA608W |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/8μm | NET | ≤30mK |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Frequenza fotogrammi digitali | 25Hz |
| Tensione di alimentazione | 5 V±0,5 | Consumo energetico tipico | 0.6W |
| Evidenziare | Macchina fotografica termica del VOx per rilevazione di febbre,Macchina fotografica termica del VOx non raffreddato |
||
Descrizione di prodotto
Termocamera non raffreddata 640×512 / 8μm per la misurazione della temperatura con precisione di ±0,5°C
Panoramica del prodotto
Realizzato con il rilevatore a infrarossi non raffreddato ad alte prestazioni ApexCore, l'iHA608W presenta una risoluzione leader del settore di 640×512 e un passo pixel ultra-fine di 8 μm, offrendo imaging termico e rilevamento della temperatura ad altissima precisione. Dopo la calibrazione con algoritmi medici professionali, il modulo supporta la misurazione senza contatto della temperatura corporea con un'accuratezza fino a ±0,5 °C, offrendo un'eccellente risoluzione termica e capacità di ripristino dell'immagine.
Il modulo ha dimensioni fisiche compatte di 21×21×31,5 mm e un peso netto di 25±2 g, raggiungendo un'estrema miniaturizzazione dei dispositivi di imaging termico. Integra un'uscita video Type-C e interfacce di comunicazione ad alta velocità USB 2.0, e fornisce un SDK in versione completa per sistemi Windows, Android e Linux a supporto dello sviluppo secondario e dell'integrazione di sistema.
Caratteristiche principali
- Configurazione hardware di altissimo livello: Risoluzione elevata 640×512 + passo pixel ultra-fine da 8 μm per una resa dettagliata dell'immagine termica
- Calibrazione di precisione professionale: La tecnologia di calibrazione della temperatura di livello medico garantisce un'accuratezza di rilevamento estremamente elevata di ±0,5 °C
- Tecnologia di miniaturizzazione estrema: Design leggero leader del settore, che supera i limiti dimensionali dei tradizionali moduli termici medicali
- Trasmissione dati ad alta velocità: Comunicazione ad alta velocità USB 2.0 + uscita video stabile Type-C per la trasmissione dei dati in tempo reale
Specifiche del prodotto
| Modello | iHA608W |
|---|---|
| Indicatori del rilevatore IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione pixel | 8μm |
| Risposta spettrale | 8μm ~ 14μm |
| NETD tipico | ≤30mK |
| Elaborazione delle immagini | |
| Frame rate digitale | 25Hz |
| Tempo di avvio | ≤6s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo di elaborazione immagini | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione delle immagini | Medicale/Falsi colori |
| Software per PC | |
| Software per computer | Controllo del modulo e visualizzazione video |
| Misurazione della temperatura | |
| Temperatura di esercizio | 10℃~+50℃ |
| Intervallo di misurazione della temperatura | 32℃~+42℃ |
| Accuratezza della misurazione della temperatura | ≤±0,5℃ (dopo 2 minuti di riscaldamento, ambiente 23±3°C, target 32-42°C) |
| Distanza di misurazione | 0,5 m - 5 m; supporta la misurazione della temperatura a più distanze tramite SDK |
| SDK | Supporta SDK Windows/Android/Linux, esegue l'analisi del flusso video, il controllo del modulo, la misurazione completa della matrice di temperatura, l'imaging termico, l'impostazione della finestra di temperatura, l'integrazione multipla |
| Specifiche elettriche | |
| Interfaccia esterna standard | USB(TYPE-C) |
| Interfaccia di comunicazione | USB |
| Interfaccia video digitale | USB2.0 |
| Tensione di alimentazione | 5V±0.5 |
| Consumo energetico tipico | 0,6W |
| Lente ottica | |
| Lunghezza focale | 4mm |
| Tipo di lente | Atermica a fuoco fisso |
| F/# | 1 |
| FOV(H×V) | 69,2°×55,4° |
| Specifiche meccaniche | |
| Dimensioni (inclusa lente) | 21mm×21mm×31.5mm (inclusa lente da 4mm) |
| Peso (inclusa lente) | 25g±2 (inclusa lente da 4mm) |
| Adattabilità ambientale | |
| Temperatura di esercizio | -10℃~+50℃ |
| Temperatura di stoccaggio | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 grms, vibrazione casuale, su 3 assi |
| Impatto | Onda semisinusoidale, 40 g/11 ms, direzione di impatto: 3 assi, 6 direzioni |
| ESD | Scarica a contatto 6 kV; scarica in aria 8 kV |
| Certificazioni | |
| Certificazione ambientale | ROHS2.0/REACH |
Applicazioni industriali
La termocamera iHA608W è ampiamente utilizzata nella misurazione della temperatura corporea umana e nello screening della temperatura corporea elevata.
I nostri punti di forza
- Portafoglio di prodotti diversificato
- Profonda competenza tecnica
- La rigorosa convalida dell'affidabilità garantisce la qualità
- Focalizzati sull'innovazione e sull'applicazione pratica nel rilevamento a infrarossi
- Supporto tecnico professionale e servizi di sviluppo congiunto
Domande frequenti
1. Come funziona un microbolometro a matrice sul piano focale non raffreddato?
Sfruttando il principio dell'effetto termico della radiazione infrarossa, il rilevatore a infrarossi non raffreddato converte l'energia della radiazione infrarossa in energia termica mediante un materiale di assorbimento a infrarossi, aumentando la temperatura del materiale sensibile. Successivamente, un determinato parametro fisico del materiale sensibile varia di conseguenza e viene convertito in un segnale elettrico o in un segnale di luce visibile attraverso un meccanismo di conversione progettato per consentire il rilevamento dell'oggetto.
2. Qual è il vantaggio di un microbolometro VOx non raffreddato?
Il rilevatore a infrarossi sul piano focale non raffreddato non necessita di un dispositivo IDCA (Integrated Dewar Cooler Assembly) e può funzionare a temperatura ambiente. Presenta i vantaggi di avvio rapido, basso consumo energetico, dimensioni ridotte, peso contenuto, lunga durata, basso costo e così via. Sebbene la sensibilità del rilevatore a infrarossi sul piano focale non raffreddato non sia pari a quella dei rilevatori a infrarossi raffreddati, dopo anni di sviluppo il suo rapporto qualità-prezzo è nettamente superiore rispetto a quello del rilevatore raffreddato, offrendo prospettive di applicazione più ampie.
