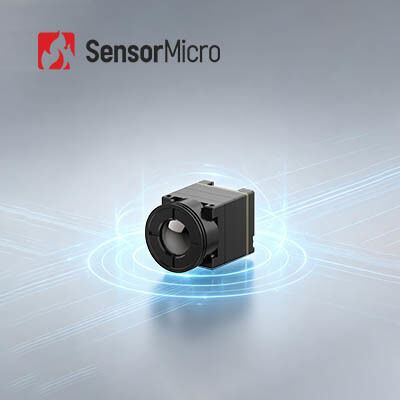

Modulo di immagini termiche a risoluzione 640x512 con consumo energetico ultra-basso e dimensioni compatte per dispositivi portatili
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN612R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | L/C, T/T |
Dettagli
| Risoluzione | 640x512/12μm | Precisione della temperatura | ±3℃ o ±3% |
|---|---|---|---|
| NET tipico | ≤40mK | Intervallo di temperatura | -20℃~+550℃ (personalizzabile) |
| Gamma spettrale | 8~14μm | Misurare | 25,4×25,4×27,4 (con obiettivo da 9,1 mm) |
| Evidenziare | modulo di registrazione di immagini termiche 650x512,Modulo di registrazione di immagini termiche dei carichi utili del UAV,Macchina fotografica termica integrata del fuco |
||
Descrizione di prodotto
Modulo di immagini termiche 650x512 integrato in dispositivi di visione notturna portatili
Visualizzazione del prodotto
Progettato per dispositivi di imaging termico portatili, il nucleo della fotocamera a infrarossi iTL612 PLUS eccelle nell'ottimizzazione SWaP estrema.2 mm e un peso ultraleggero di 13.7±0.5g (con obiettivo standard da 9,1 mm), riduce al minimo il carico strutturale dei dispositivi terminali.supporto per operazioni di lunga durataNonostante le sue dimensioni compatte, adotta il rilevatore ad alta precisione ApexCore 640×512/12μm e algoritmi di imaging aggiornati, mantenendo ≤25mK di alta sensibilità termica e qualità di imaging ultra-chiara.Il suo design altamente integrato e la sua ricca compatibilità lo rendono il componente centrale ideale per i sistemi di imaging termico leggeri, dispositivi di visione notturna portatili e apparecchiature di rilevamento miniaturizzate.
Caratteristiche principali
Leggerezza senza pari e minimo carico
- Dimensione ultra-miniatura: 17,3×17,3×24,2 mm (compresa l'obiettivo da 9,1 mm)
- Ultraleggero: 13,7 ± 0,5 g (compresa la lente da 9,1 mm)
- Consumo di energia ultra-basso: fino a 0,65 W
Potenziato da ApexCore, più sensibile e più chiaro
- Sviluppato sulla base del rilevatore a infrarossi ApexCore di nuova generazione, con sensibilità termica inferiore a ≤ 25 mK
- Migliorato con algoritmi di elaborazione delle immagini di nuova generazione per immagini più chiare
Sviluppo facile e integrazione senza soluzione di continuità
- Opzioni multiple di lenti disponibili per adattarsi a vari scenari di applicazione
- Supporta più interfacce di uscita immagine: DVP8, LVDS, MIPI, USB 2.0, e BT.656
- Dati di uscita RAW/YUV/Matrix-TEMP con controllo delle porte seriali
Specificativi del prodotto
| Modello | iTL612PLUS |
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione dei pixel | 12 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 25mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30 Hz/50 Hz |
| Tempo di avvio | ≤ 6 s |
| Video digitale | RAW/YUV/Matrix-TEMP |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | 10 (Nero caldo/bianco caldo/pseudocolore) |
| Altri dispositivi | |
| Interfaccia esterna standard | Interfaccia 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interfaccia esterna MIPI | Interfaccia del connettore 34Pin_Panasonic: AXE634124 |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4.2-5.5V |
| Consumo tipico di energia | 0.65W |
| Meccanica | |
| Dimensione (compresa la lente) | 17.3×17.3×24.2 (obiettivo da 9,1 mm) 17.3×17.3×30.2 (13mm) 17.3×17.3×38 (24mm) 17.3×17.3×54 (45mm) |
| Peso (compresa la lente) | 13.7±0,5 g (lente da 9,1 mm) 17.9±0,5 g (13 mm di lente) 27.3±0,5g (24mm) 51 ± 0,5 g (45 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35g, Vibrazione casuale, 3 assi |
| Impatto | Mezza onda seno, 30 g/11 ms, direzione dell'impatto X asse, 3 volte |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | Fuso fisso Athermal: 9.1/13/24/45mm |
Applicazioni industriali
Il nucleo della telecamera termica iTL612 PLUS può essere utilizzato nel campo della lotta contro gli incendi forestali, della manutenzione dell'energia, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili e altro ancora.
Soluzioni per l'integrazione
Un'ampia gamma di formati di prodotto, compresi i rilevatori a infrarossi, i nuclei delle fotocamere e i moduli per soddisfare vari requisiti di integrazione.
Ricca varietà di prodotti
Le risoluzioni multiple di array, le dimensioni dei pixel, le bande d'onda e le combinazioni di opzioni di lente offrono una maggiore flessibilità per diverse applicazioni.
Prestazioni eccezionali
Immagini chiare, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità, progettate per funzionare in una vasta gamma di sfide ambientali.
Facile integrazione
Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
I nostri vantaggi
- Personalizzazione del prodotto:Aggiustare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore
- Supporto tecnico e formazione in loco:Fornire ai clienti principali una formazione pratica sulla configurazione del sistema e sull'operatività
- Innovazione comune per nuovi prodotti e mercati:Collaborare con i clienti per co-sviluppare soluzioni di applicazione a infrarossi innovative
Domande frequenti
1Cos'è l'imaging termico a infrarossi?
L'imaging termico a infrarossi è un metodo che utilizza radiazioni infrarosse ed energia termica per raccogliere informazioni sugli oggetti.Converte la radiazione infrarossa invisibile in immagini termiche infrarosse visibili con distribuzione della temperatura della superficie bersaglioOggetti diversi e persino parti diverse dello stesso oggetto hanno diverse capacità di radiazione e intensità di riflessione infrarossi.
2Per cosa può essere utilizzata l'imaging a infrarossi?
- Visione notturna
- Ricerca e soccorso
- Prova non distruttiva
- Prevenzione delle epidemie
- Termografia
- Sicurezza e monitoraggio
- Fuoco
3Cos'è un modulo di imaging termico?
Un modulo di imaging termico è costituito di solito da un rivelatore a infrarossi, lenti a infrarossi e elettronica hardware con software e algoritmo incorporati.
