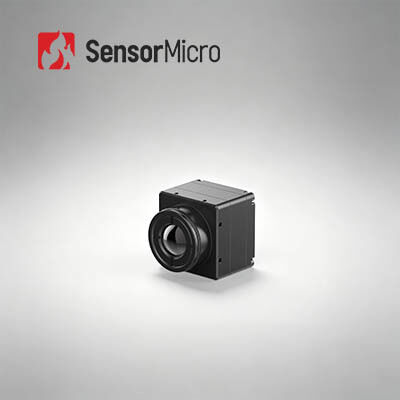

Design Compatto 384x288 17µm COIN417RG3 Core Fotocamera Termica Non Raffreddata con Funzione Radiometrica
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN417RG3 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 384x288/17μm | Temperatura | -20℃~+550℃ (personalizzabile) |
|---|---|---|---|
| NET | ≤30mK | Gamma spettrale | 8~14μm |
| Frequenza fotogrammi digitali | 25/30/50Hz | Consumo energetico tipico | 0.65W |
| Evidenziare | macchina fotografica termica del compatto 400x300,Il centro termico compatto della macchina fotografica non raffreddato |
||
Descrizione di prodotto
Disegno compatto 384x288 17μm COIN417RG3 Core della fotocamera termica non raffreddata
Visualizzazione del prodotto
Il modulo a infrarossi non raffreddato COIN417RG3 utilizza il rivelatore di immagini a infrarossi WLP (SWaP-C wafer level package) completamente ottimizzato con risoluzione 384*288 e dimensione di pixel di 17 μm.Dispone inoltre di una funzione termografica opzionale con un range di misura da -20°C a 550°C per la misurazione della temperatura industriale.
Grazie alla tecnologia di imballaggio a livello di wafer, il rilevatore a infrarossi WLP ha un processo di fabbricazione più semplice e un'integrazione più facile, rendendolo adatto per una produzione ad alto volume e a basso costo.
Il modulo a infrarossi COIN417RG3 offre una rappresentazione di immagini termiche nitide e nitide, dimensioni compatte e basso costo.Il suo design leggero e flessibile con varie interfacce standard di settore lo rende popolare nelle applicazioni a infrarossi.
Caratteristiche principali
Caratteristiche complete e convenienti
- Sviluppato sulla base di rivelatori IR non raffreddati convenienti
- Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la qualità delle immagini
- Accuratezza di misurazione di temperatura elevata fino a ±2°C o ±2%, supportando intervalli di temperatura da -20°C a 150°C e da 100°C a 550°C, personalizzabile per intervalli estesi
Estensione flessibile, integrazione rapida
- Opzioni multiple di lenti ottiche disponibili per soddisfare le varie esigenze di applicazione
- Supporta modalità di uscita multiple tra cui USB2.0/DVP/LVDS/BT.656
- Dati di immagine RAW/YUV in uscita, con controllo delle porte seriali
Specificativi del prodotto
| Modello | COIN417RG3 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 384*288 |
| Dimensione dei pixel | 17 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30/50Hz |
| Tempo di avvio | 6s |
| Video analogo | PAL/NTSC |
| Video digitale | RAW/YUV422 |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore 3D (3DNR) Suppressione del rumore 2D (DNS) Compressione a intervallo dinamico (DRC) Miglioramento del bordo (EE) |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software ICC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | 50Pin: DF40C-50DP-0.4V ((51), (HRS, maschio) |
| Tavola di estensione | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensione di alimentazione | 4.5~5.5V |
| Consumo tipico di energia | 0.65W |
| Misurazione della temperatura | |
| Temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | -20°C~+150°C, 100°C~+550°C |
| Accuratezza della misurazione della temperatura | Maggiore di ±2°C / ±2% |
| Misurazione parziale della temperatura | Valore massimo, minimo e medio della potenza di supporto delle aree di misurazione della temperatura |
| SDK | Android/Windows/Linux; realizzare l'analisi del flusso video e la conversione da grigio a temperatura |
| Meccanica | |
| Dimensione del nucleo nudo ((mm) | 25.4 per 25.4 per 16.5 |
| Peso del nucleo nudo ((g) | 16.6±1 |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione casuale, 5,35 grammi, 3 assi |
| Impatto | Mezza onda seno, 40 g/11 ms, direzione di impatto 3 assi, 6 direzione |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | |
| Lenti ottiche | Focale fisso Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm |
| Livello di protezione | IP67 ((Lente anteriore) |
Applicazioni industriali
Termografia
Sicurezza e monitoraggio
Al di fuori
Fuoco e soccorso
Altro
Hardware intelligente
ADAS
Servizio standardizzato
- Documentazione completa:Manuali del prodotto, guide di installazione e riferimenti di selezione.
- Assistenza allo sviluppo e ai test:Test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati.
- Toolkit per sviluppatori avanzati:SDK, API, algoritmi e strumenti di debug per l'integrazione profonda.
- Supporto tecnico a distanza:Supporto 24 ore su 24, 7 giorni su 7, risposta rapida e risoluzione tempestiva di problemi critici.
- Garanzia:Parti originali e rigorosa adesione al processo per ripristinare prestazioni ottimali.
Domande frequenti
Cos'è l'imaging termico a infrarossi?
L'imaging termico a infrarossi è un metodo che utilizza radiazioni infrarosse ed energia termica per raccogliere informazioni sugli oggetti.Converte la radiazione infrarossa invisibile in immagine termica infrarossa visibile con distribuzione della temperatura della superficie bersaglioOggetti diversi e persino parti diverse dello stesso oggetto hanno diverse capacità di radiazione e intensità di riflessione infrarossi.
A cosa può servire l'imaging a infrarossi?
- Visione notturna
- Ricerca e soccorso
- Prova non distruttiva
- Prevenzione delle epidemie
- Termografia
- Sicurezza e monitoraggio
- Fuoco
Cos'è il modulo di imaging termico?
Un modulo di imaging termico è costituito di solito da un rivelatore a infrarossi, lenti a infrarossi e elettronica hardware con software e algoritmo incorporati.
