Modulo di imaging termico LWIR non raffreddato 384x288/17μm con termografia e NETD ≤30mK per applicazioni industriali
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN417RG3 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 384x288/17μm | NET | ≤30mK |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Frequenza fotogrammi digitali | 25/30/50Hz |
| Consumo energetico tipico | 0.65W | Tensione di alimentazione | 4.5~5.5V |
| Evidenziare | Modulo del sensore di registrazione di immagini termiche di LWIR,Modulo non raffreddato del sensore di registrazione di immagini termiche,modulo del sensore di registrazione di immagini termiche 30mK |
||
Descrizione di prodotto

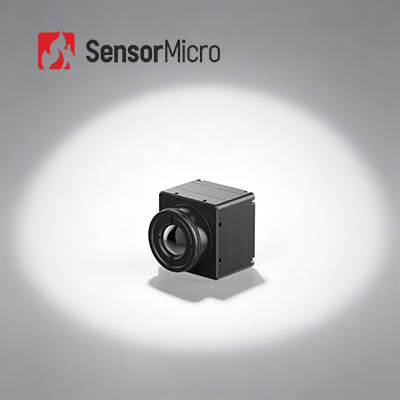

Modulo di immagini termiche LWIR non raffreddato 384x288/17μm con termografia
Visualizzazione del prodotto
COIN417RG3 è uno dei moduli di telecamera a infrarossi termici non raffreddati della serie COIN-R sviluppati da SensorMicro.circuito di elaborazione del segnale professionale e algoritmo di elaborazione delle immagini.
Questo modulo di imaging termico a infrarossi non raffreddato è applicato nel campo dell'imaging termico industriale e della misurazione della temperatura.L'intervallo di temperatura è personalizzabile per soddisfare i requisiti specifici della termografia industrialeLa sua elevata precisione, la sua stabilità e le sue molteplici interfacce standard soddisfano diverse esigenze di integrazione.
Il modulo della fotocamera a infrarossi COIN417RG3 può essere ampiamente utilizzato nelle applicazioni di imaging termico a infrarossi.Il breve ciclo di sviluppo secondario e i prezzi accessibili lo rendono una scelta ideale per i clienti OEM.
Caratteristiche principali
- Caratteristiche complete e convenienti
- Sviluppato sulla base di rivelatori IR non raffreddati convenienti
- Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la qualità delle immagini
- Accuratezza di misurazione di alta temperatura fino a ±2°C o ±2%, supportando intervalli di temperatura da -20°C a 150°C e da 100°C a 550°C, personalizzabile per intervalli estesi
- Estensione flessibile, integrazione rapida
- Opzioni multiple di lenti ottiche disponibili per soddisfare le varie esigenze di applicazione
- Supporta modalità di uscita multiple tra cui USB2.0/DVP/LVDS/BT.656
- Dati di immagine RAW/YUV in uscita, con controllo delle porte seriali
Specificativi del prodotto
| Modello | COIN417RG3 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 384*288 |
| Dimensione dei pixel | 17 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30/50Hz |
| Tempo di avvio | 6s |
| Video analogo | PAL/NTSC |
| Video digitale | RAW/YUV422 |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore 3D (3DNR) Suppressione del rumore 2D (DNS) Compressione a intervallo dinamico (DRC) Miglioramento del bordo (EE) |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software ICC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | 50Pin: DF40C-50DP-0.4V ((51), (HRS, maschio) |
| Tavola di estensione | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensione di alimentazione | 4.5~5.5V |
| Consumo tipico di energia | 0.65W |
| Misurazione della temperatura | |
| Temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | -20°C~+150°C, 100°C~+550°C |
| Accuratezza della misurazione della temperatura | Maggiore di ±2°C / ±2% |
| Misurazione parziale della temperatura | Valore massimo, minimo e medio della potenza di supporto delle aree di misurazione della temperatura |
| SDK | Android/Windows/Linux; realizzare l'analisi del flusso video e la conversione da grigio a temperatura |
| Meccanica | |
| Dimensione del nucleo nudo ((mm) | 25.4 per 25.4 per 16.5 |
| Peso del nucleo nudo ((g) | 16.6±1 |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione casuale, 5,35 grammi, 3 assi |
| Impatto | Mezza onda seno, 40 g/11 ms, direzione di impatto 3 assi, 6 direzione |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | |
| Lenti ottiche | Focale fisso Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm |
| Livello di protezione | IP67 ((Lente anteriore) |
Applicazioni industriali
Il modulo di telecamera termica COIN417RG3 è ampiamente utilizzato nell'ispezione dell'energia elettrica, nella visione artificiale, nella sicurezza e nel monitoraggio dell'HVAC degli edifici, all'aperto, nella lotta contro gli incendi e nel soccorso, nell'applicazione della legge e nel soccorso,ADAS ecc..
Il vostro fidato partner nel sensore a infrarossi
Profonda competenza tecnica
Con molti anni di esperienza nella ricerca, nello sviluppo e nell'applicazione della tecnologia dei sensori a infrarossi, abbiamo costruito forti capacità nella progettazione di chip, nella fabbricazione di wafer,imballaggio e sperimentazioneLa nostra solida base ci consente di fornire continuamente prodotti innovativi e affidabili che rispondono alle mutevoli richieste del mercato.
Con molti anni di esperienza nella ricerca, nello sviluppo e nell'applicazione della tecnologia dei sensori a infrarossi, abbiamo costruito forti capacità nella progettazione di chip, nella fabbricazione di wafer,imballaggio e sperimentazioneLa nostra solida base ci consente di fornire continuamente prodotti innovativi e affidabili che rispondono alle mutevoli richieste del mercato.
Focalizzato sull'innovazione e l'attuazione pratica nel sensore a infrarossi
Ci impegniamo a guidare le innovazioni tecnologiche nell'imaging termico, spingendo costantemente i confini in NETD, SWaP e temperatura di funzionamento.I nostri prodotti sono sempre all' avanguardia nelle applicazioni di sicurezza, monitoraggio industriale, sistemi intelligenti, e altro ancora.
Ci impegniamo a guidare le innovazioni tecnologiche nell'imaging termico, spingendo costantemente i confini in NETD, SWaP e temperatura di funzionamento.I nostri prodotti sono sempre all' avanguardia nelle applicazioni di sicurezza, monitoraggio industriale, sistemi intelligenti, e altro ancora.
Portfolio di prodotti diversificato
Sostenuto da attività di ricerca e sviluppo indipendenti e da molteplici percorsi tecnici,Offriamo una gamma completa di componenti di rilevamento a infrarossi, sia raffreddati che non raffreddati, che forniscono soluzioni su misura per una vasta gamma di settori..
Sostenuto da attività di ricerca e sviluppo indipendenti e da molteplici percorsi tecnici,Offriamo una gamma completa di componenti di rilevamento a infrarossi, sia raffreddati che non raffreddati, che forniscono soluzioni su misura per una vasta gamma di settori..
Una validazione rigorosa dell'affidabilità garantisce l'assicurazione della qualità
Sostenuti da un solido sistema di gestione della qualità, i nostri prodotti sono sottoposti a molteplici procedure di prova durante tutta la produzione per garantire stabilità e affidabilità a lungo termine.
Sostenuti da un solido sistema di gestione della qualità, i nostri prodotti sono sottoposti a molteplici procedure di prova durante tutta la produzione per garantire stabilità e affidabilità a lungo termine.
Servizi di supporto tecnico professionale e di sviluppo congiunto
Il nostro team di ingegneri lavora a stretto contatto con i team di ricerca e sviluppo e prodotti dei clienti per accelerare l'integrazione del sistema, migliorare l'efficienza e ridurre i tempi di commercializzazione.
Il nostro team di ingegneri lavora a stretto contatto con i team di ricerca e sviluppo e prodotti dei clienti per accelerare l'integrazione del sistema, migliorare l'efficienza e ridurre i tempi di commercializzazione.
Domande frequenti
1Che cos'è il NETD?
NETD si riferisce a "Differenza di temperatura equivalente al rumore".È una misura di quanto un rilevatore di immagini termiche sia in grado di distinguere tra piccole differenze di radiazione termica nell'immagine. NETD è tipicamente espresso in milli-Kelvin (mK).
2Che cos'è SWaP3?
SWaP3 si riferisce alle dimensioni, al peso, alla potenza, alle prestazioni e al prezzo.
3Cos'è il DRI?
DRI si riferisce di solito alla distanza di rilevamento, riconoscimento e identificazione di un sistema di imaging termico.
