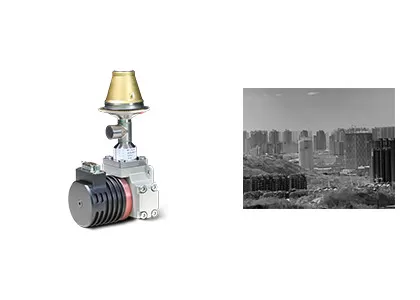

1280x1024 10μm Alta sensibilità raffreddato FPA Detettore a infrarossi Dewar Cooler assemblaggio integrato
| Risoluzione | 1280x1024/10μm | NET | 20mK(F2)/25mK(F4) |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μmMW | Consumo energetico costante (23 ℃) | ≤3W |
| Criorefrigeratore | LS713 | Massimo. Frequenza fotogrammi | 100Hz |
| Evidenziare | rivelatore di 1280x1024 FPA,Rivelatore raffreddato di FPA,Rivelatore di Megapixels FPA |
||
Basato su tecnologia avanzata di criorefrigeratore lineare, il detector a infrarossi raffreddato C1210H HOT presenta una risoluzione di 1280×1024 megapixel abbinata a una dimensione del pixel di 10μm, offrendo un ampio campo visivo, alta risoluzione spaziale e potente capacità di rilevamento a lungo raggio. La temperatura del piano focale è aumentata a 150K per mantenere prestazioni eccellenti realizzando al contempo eccezionali vantaggi SWaP (Dimensioni, Peso e Potenza). Il detector raggiunge un raffreddamento ultraveloce con un tempo di raffreddamento fino a 3 minuti e un consumo energetico stabile fino a 3W. Offrendo eccezionale durata con un MTTF fino a 25.000 ore, è perfettamente adatto per scenari che richiedono funzionamento di lunga durata, integrazione di sistemi compatti e imaging termico ad alta definizione.
- Risoluzione di 1280×1024 megapixel per un ampio campo visivo
- Pixel di 10μm per alta risoluzione spaziale e rilevamento a lungo raggio
- Tempo di raffreddamento fino a 3 minuti
- Consumo energetico stabile fino a 3W
- Tempo medio tra i guasti (MTTF) fino a 25.000 ore
| Modello | Detector a infrarossi raffreddato C1210H HOT MWIR |
|---|---|
| Materiale sensibile | T2SL |
| Risoluzione | 1280×1024 |
| Dimensione pixel | 10μm |
| Risposta spettrale | 3.7±0.2μm ~ 4.8±0.2μm |
| NETD tipico | 20mK (F2) / 25mK (F4) |
| Frequenza fotogrammi max. | 100Hz |
| Velocità pixel effettiva | ≥99.5% |
| Non uniformità di risposta | ≤8% |
| Temperatura operativa | -45℃ ~ +71℃ |
| Criorefrigeratore | LS713 |
| Tempo di raffreddamento (23℃) | ≤3 min |
| Consumo energetico max. (71℃) | ≤20W |
| Consumo energetico stabile (23℃) | ≤3W |
| Dimensioni (mm) | Criorefrigeratore: φ33.5×72.5 Dewar: 34×34×86 |
| Peso (g) | ≤355 |
Il detector a infrarossi MWIR raffreddato criogenicamente C1210H è ampiamente utilizzato in molti settori come il test non distruttivo (NDT), il monitoraggio ambientale, la sorveglianza a lungo raggio, la ricerca scientifica e altro ancora.
- Personalizzazione del prodotto: Regola le configurazioni e adatta gli algoritmi per soddisfare i requisiti specifici del settore.
- Supporto tecnico e formazione in loco: Fornisci ai clienti principali formazione pratica sull'installazione del sistema e sull'operatività.
- Innovazione congiunta per nuovi prodotti e mercati: Collabora con i clienti per co-sviluppare soluzioni innovative per applicazioni a infrarossi.
Le onde infrarosse non possono essere viste dall'occhio umano. Un detector a infrarossi / sensore di imaging termico è un dispositivo ottico-elettrico che reagisce alla radiazione infrarossa e all'energia termica, convertendola in un segnale elettrico e quindi emettendo immagini termiche visibili.
WLP si riferisce a Wafer Level Package. È il processo di completamento del packaging ad alto vuoto direttamente sull'intero wafer MEMS, quindi di incisione e taglio per realizzare un singolo sensore a infrarossi. Insieme al package metallico e al package ceramico, questi sono i tre principali formati di package dei detector a infrarossi non raffreddati.
I detector IR WLP sono appositamente progettati per soddisfare i requisiti di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo. Offriamo ora una varietà di soluzioni di moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
