xRisoluzione | 640x512 / 12μm | NETD | <30mK |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Dimensione | 44.5x44.5x36.6mm |
Evidenziare | Modulo infrarosso di registrazione di immagini termiche di LWIR,Modulo infrarosso 640x512 di registrazione di immagini termiche |

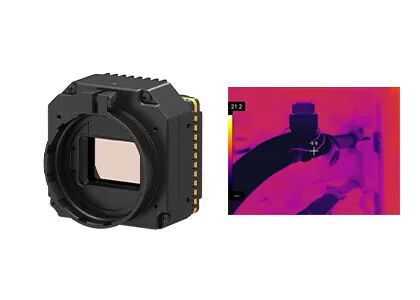

Modulo termico infrarosso non raffreddato della macchina fotografica di LWIR 640x512/12μm per la misura industriale di temperatura
Il modulo di registrazione di immagini termiche di PLUG612R riguarda la lunghezza d'onda lunga da 8 a 14μm di risoluzione di 640x512 e della dimensione del pixel al rivelatore infrarosso di microbolometer del VOx di 12μm. Usa il rivelatore infrarosso non raffreddato di mircrobolometer del VOx di matrice del piano focale preferito il mercato che assicura la prestazione superiore e l'alta adattabilità stabile dell'ambiente.
Come un rivelatore non raffreddato termico principale di IR e fornitore termico del modulo del sensore, la tecnologia dei sensori globale (GST) ha fornito ai clienti le varie soluzioni infrarosse mature e stabili di registrazione di immagini termiche. È più facile per i moduli della macchina fotografica di registrazione di immagini termiche sviluppati da GST da integrare nei prodotti più terminali e notevolmente riduce il costo per i clienti.
- Risoluzione: 640x512
- Passo del pixel: μm 17
- Tipo di matrice: Microbolometer non raffreddato
- Sensibilità termica: NETD<30 mK="">
- banda spettrale: 8μm - 14μm
Modello | PLUG612R |
Prestazione del rivelatore di IR | |
Risoluzione | 640x512 |
Passo del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD | <30mk> |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | <10s> |
Video analogico | PAL/NTSC |
Video di Digital | Y16/YUV/BT656/LVDS |
Componente di estensione | USB/Camerlink |
Attenuazione del modo | Lineare/istogramma/misto |
Zoom di Digital | 1~8X zoom continuo, dimensione di punto 1/8 |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Direzione di immagine | Orizzontalmente/verticalmente/diagonalmente vibrazione |
Algoritmo di immagine | NUC/AGC/IDE |
Specificazione elettrica | |
Interfaccia esterna standard | interfaccia 50pin_HOURS |
Modo di comunicazione | RS232-TTL, 115200bps |
Tensione di rifornimento | 4~6V |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C~50°C |
Gamma di temperature | -20°C~150°C, 100°C~550°C |
Accuratezza di temperatura | ±2°C o ±2% (prenda il valore massimo) |
SDK | ARM/Windows/Linux SDK, termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | 44.5x44.5x36.6 |
Peso | ≤85g |
Adattamento ambientale | |
Temperatura di operazione | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 13mm/19mm/24mm |
Il modulo termico non raffreddato di PLUG612R è ampiamente usato nell'ispezione di Electric Power, visione artificiale, sicurezza di costruzione & controllo di HVAC, aria aperta, la lotta contro l'incendio & salvataggio, applicazione di legge & salvataggio, carichi utili ecc. del UAV, di ADAS.
1. Che cosa è registrazione di immagini termiche infrarossa?
La registrazione di immagini termiche infrarossa è un genere di metodo che utilizza la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti. Converte la radiazione infrarossa invisibile in immagine termica infrarossa visibile con distribuzione della temperatura della superficie dell'obiettivo. Gli oggetti differenti e perfino le parti differenti dello stesso oggetto hanno l'abilità differente di radiazione e forza infrarossa della riflessione.
2. Cui può l'immagine all'infrarosso essere usata per?
- Visione notturna
- Ricerca & salvataggio
- Prova non distruttiva
- Prevenzione epidemica
- Termografia
- Sicurezza & monitoraggio
- Lotta contro l'incendio
…
3. Che cosa è modulo di registrazione di immagini termiche?
Un modulo di registrazione di immagini termiche consiste solitamente di un rivelatore infrarosso, di un'elettronica infrarossa dell'hardware e della lente con software e l'algoritmo inclusi. È l'unità minima di un dispositivo di registrazione di immagini termiche.
