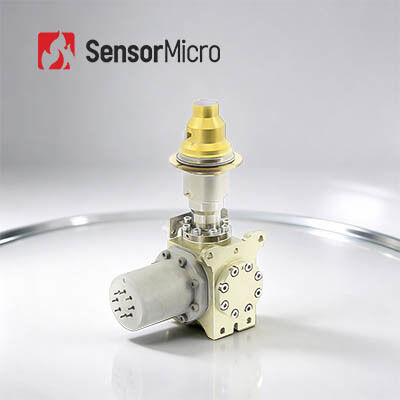

Detettore a infrarossi raffreddato MWIR da 640x512 15μm con criocoller a Stirling rotativo RS058 per la sorveglianza a lungo raggio
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | C615M |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512/15μm | NET | 16 mK (F2); 18kK (F4) |
|---|---|---|---|
| Gamma spettrale 8~14μm | 3,7~4,8μmMW | Temperatura di funzionamento | -45℃~+71℃ |
| Massimo. Frequenza fotogrammi | 120Hz | Frequenza pixel effettiva | ≥ 99,76% |
| Evidenziare | MWIR ha raffreddato il rivelatore infrarosso,Rivelatore infrarosso raffreddato 640x512,75dB ha raffreddato i rivelatori infrarossi |
||
Descrizione di prodotto
Panoramica del prodotto
Il C615M MWIR è un detector a infrarossi raffreddato HgCdTe (MCT) ad alta definizione con la specifica ampiamente adottata 640×512 / 15 µm, che lo rende adatto a quasi tutte le applicazioni più esigenti, inclusi sistemi di sorveglianza a lungo raggio, termocamere portatili e telecamere per il rilevamento di perdite di gas.
Se configurato con il criorefrigeratore Stirling integrato RS058, il C615M RS058 è completamente intercambiabile con la maggior parte dei prodotti mainstream simili a Scorpio. Il design del dewar, le dimensioni del refrigeratore e le interfacce meccaniche/elettriche sono quasi identici, consentendo agli integratori di telecamere di sostituire semplicemente il loro attuale componente difettoso con l'intercambiabile C615M RS058 e procedere senza problemi con la configurazione interna.
Caratteristiche principali
Qualità dell'immagine nitida
- Eccellente uniformità dell'immagine con un tasso di pixel effettivi >99,5%
- FPA ampiamente adottato per prestazioni di imaging chiare e fluide
Elevata versatilità e fornitura affidabile
- Interfacce standardizzate con intercambiabilità plug-and-play
- Produzione di massa con forte coerenza e consegna stabile
Configurazione flessibile per le tue esigenze
- Opzioni personalizzabili per intervallo di risposta spettrale, numero F e interfaccia di montaggio
- Molteplici tipi di criorefrigeratori disponibili per soddisfare vari requisiti applicativi
Specifiche del prodotto
| Modello | Detector a infrarossi raffreddato C615M MWIR |
| Materiale sensibile | MCT |
| Risoluzione | 640×512 |
| Dimensione pixel | 15 µm |
| Risposta spettrale | 3,7 µm±0,2 µm～4,8 µm±0,2 µm |
| Modalità di funzionamento | Snapshot; Modalità di integrazione ITR/IWR; Modalità Windows; Anti-blooming |
| Capacità di carica | 6,36 Me- (ITR), 4,99 Me- (IWR) |
| Gamma dinamica | ≥75 dB |
| Canale di uscita | 4; Fino a 10 MHz per uscita |
| Velocità massima fotogrammi | 120 Hz |
| NETD tipico | F2: 16 mK; F4: 18 mK |
| Velocità pixel effettivi | ≥99,76% |
| Non uniformità di risposta | ≤8% |
| Criorefrigeratore configurabile | RS058 | RS046 | LS734 |
| Tipo di criorefrigeratore | Criorefrigeratore Stirling rotativo | Criorefrigeratore Stirling rotativo | Criorefrigeratore Stirling lineare |
| Consumo energetico stabile (23℃) | ≤6 W | ≤5 W | ≤10 W |
| Consumo energetico massimo (71℃) | ≤12 W | ≤11 W | ≤45 W |
| Alimentazione | 24 V CC | 32 V CC | 24 V CC |
| Tempo di raffreddamento (23℃) | ≤6 min | ≤5 min 30 s | ≤4 min |
| Dimensioni massime (mm) | 145×58,5×71 | 120×46,5×81,5 | Compressore: Ø46×122; Dewar: Ø40×114 |
| Peso (g) | ≤600 | ≤350 | ≤1200 |
| Temperatura operativa | -45℃~+71℃ |
Applicazioni industriali
Il detector a infrarossi raffreddato criogenicamente C615M MWIR è ampiamente utilizzato in numerosi campi, tra cui il collaudo non distruttivo (NDT), il monitoraggio ambientale, la sorveglianza a lungo raggio e la ricerca scientifica.
Il tuo partner di fiducia nel rilevamento a infrarossi
Profonda competenza tecnica
Con molti anni di esperienza nella ricerca, sviluppo e applicazione della tecnologia dei sensori a infrarossi, abbiamo sviluppato solide capacità nella progettazione di chip, fabbricazione di wafer, imballaggio e test, nonché nell'integrazione di sistemi. La nostra solida base ci consente di fornire continuamente prodotti innovativi e affidabili che soddisfano le mutevoli esigenze del mercato.
Focalizzati sull'innovazione e sull'implementazione pratica nel rilevamento a infrarossi
Ci impegniamo a promuovere scoperte tecnologiche nell'imaging termico, spingendo costantemente i confini in NETD, SWaP e temperatura operativa. I nostri prodotti sono costantemente leader nelle applicazioni di sicurezza, monitoraggio industriale, sistemi intelligenti e altro ancora.
Portafoglio prodotti diversificato
Supportati da ricerca e sviluppo indipendenti e molteplici percorsi tecnici, offriamo una gamma completa di componenti per il rilevamento a infrarossi, sia raffreddati che non raffreddati, fornendo soluzioni su misura per un'ampia varietà di settori.
La rigorosa validazione dell'affidabilità garantisce la qualità
Supportati da un robusto sistema di gestione della qualità, i nostri prodotti sono sottoposti a molteplici procedure di test durante la produzione per garantirne la stabilità e l'affidabilità a lungo termine.
Supporto tecnico professionale e servizi di sviluppo congiunto
Il nostro team di ingegneri lavora a stretto contatto con i team di ricerca e sviluppo e di prodotto dei clienti per accelerare l'integrazione del sistema, migliorare l'efficienza e ridurre il time-to-market. Il tuo successo è la nostra missione condivisa.
Domande frequenti
1. Cos'è l'imaging termico a infrarossi?
In natura, tutti gli oggetti la cui temperatura è superiore allo zero assoluto (-273℃) possono irradiare raggi infrarossi. Utilizzando un detector per telecamera a infrarossi per misurare la differenza di temperatura di radiazione infrarossa tra il bersaglio stesso e lo sfondo, si possono ottenere diverse immagini a infrarossi, chiamate anche immagini termiche.
2. Come funzionano i detector a infrarossi?
La radiazione infrarossa emessa da un bersaglio entra nel campo di rilevamento del detector termico. Il detector a infrarossi converte quindi il segnale di radiazione di diversa intensità in segnali elettrici corrispondenti, che vengono amplificati ed elaborati in video per formare un'immagine a infrarossi osservabile a occhio nudo.
3. Quali sono i vantaggi dei detector a infrarossi raffreddati?
Il detector a piano focale a infrarossi raffreddato opera a bassa temperatura fornita da un dewar cooler per detector (DDC). Offre un'elevata sensibilità e può distinguere differenze di temperatura più sottili rispetto ai detector a infrarossi non raffreddati. Può rilevare, identificare e riconoscere oggetti a distanze molto lunghe, oltre dieci chilometri. La struttura di un detector raffreddato è molto complessa, il che si traduce in un costo relativamente più elevato rispetto ai detector non raffreddati.
