1280x1024 / 12μm Modulo di telecamera termica a infrarossi radiometrica LWIR non raffreddata
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN1212R |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 1280x1024/12μm | Frequenza fotogrammi | 30Hz |
|---|---|---|---|
| NET | ≤40mK/F1,0/25℃ | Gamma spettrale | 8~14μm |
| Consumo energetico tipico | 1.0W | Tensione di alimentazione | 4.5~5.5V |
| Evidenziare | Modulo infrarosso radiometrico della macchina fotografica,Modulo infrarosso della macchina fotografica non raffreddato |
||
Descrizione di prodotto

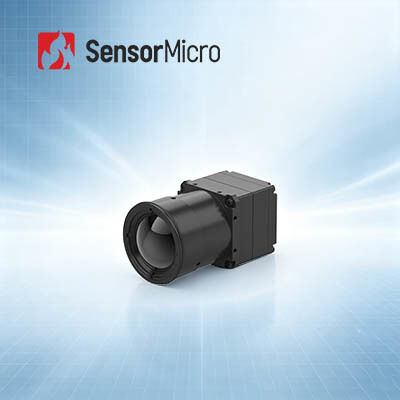

1280x1024 / 12μm Modulo di telecamera termica a infrarossi radiometrica LWIR non raffreddata
Visualizzazione del prodotto

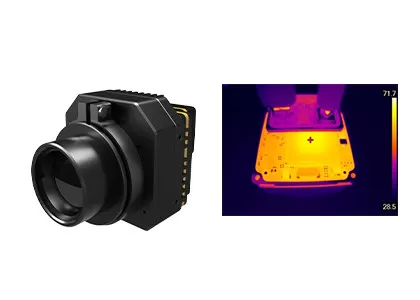

Il nucleo della fotocamera a infrarossi COIN1212R è dotato di un rilevatore a infrarossi non raffreddato da 1280*1024/12μm, integrato con circuiti avanzati di elaborazione del segnale e algoritmi di misurazione della temperatura.Supporta protocolli di comunicazione seriale ampiamente adottati e offre una varietà di interfacce di uscita video insieme a una gamma completa di opzioni di lenti ottiche.
Capace di rilevare rapidamente le differenze di temperatura e di fornire immagini termiche chiare e dati di temperatura precisi,semplifica in modo significativo lo sviluppo secondario dei sistemi di misurazione della temperaturaQuesto lo rende una soluzione all-in-one di integrazione di immagini termiche per applicazioni nel monitoraggio intelligente, produzione di fascia alta, controllo dei processi, ricerca scientifica,e altre applicazioni di imaging termico di fascia alta.
È ampiamente utilizzato in settori quali la manutenzione predittiva, la metallurgia petrolchimica, la visione artificiale, l'ispezione degli edifici, la nuova energia, il traffico ferroviario e altri settori.
Caratteristiche principali
- Immagini ad alta definizione, rilevamento preciso
- Il rilevamento ad alta definizione a megapixel consente di misurare la temperatura a infrarossi su viste più ampie e aree più ampie
- Quando si monitorano piccole variazioni di temperatura, si rivelano chiaramente più dettagli termici del bersaglio
- Completamente dotato ed efficace
- Sviluppato con un rivelatore infrarosso non raffreddato di grande formato di alto livello
- Integrato con più algoritmi avanzati di elaborazione delle immagini per migliorare la qualità delle immagini
- Precisione di misurazione della temperatura fino a ±3°C o ±3%, supportando intervalli da -20°C a 150°C e da 0 a 550°C, con estensioni personalizzabili
- Configurazioni multiple, integrazione rapida
- Supporta varie modalità di uscita di immagine tra cui DVP e BT.1120
- Immagine in formato RAW/YUV con controllo delle porte seriali
Specificativi del prodotto
| Modello | Coin1212R |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 1280*1024 |
| Dimensione dei pixel | 12 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 40mK/F1.0/25°C |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 30 Hz |
| Tempo di avvio | 6s |
| Video analogo | / |
| Video digitale | RAW/YUV422/TMP |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore 3D (3DNR) Suppressione del rumore 2D (DNS) Compressione a intervallo dinamico (DRC) Miglioramento del bordo (EE) |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software ICC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | 50 pin: DF40C-50DP-0.4V ((51), (HRS, maschio) |
| Tavola di estensione | USB3.0 |
| Interfaccia di comunicazione | TTL-232 |
| Interfaccia video digitale | DVP16/BT.1120/MIPI |
| Tensione di alimentazione | 4.5~5.5V |
| Consumo tipico di energia | 1.0W |
| Misurazione della temperatura | |
| Temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | -20°C~150°C, 0°C~550°C; Supporta la personalizzazione e l'espansione |
| Accuratezza della misurazione della temperatura | Maggiore di ±2°C / ±2% |
| Misurazione parziale della temperatura | Valore massimo, minimo e medio della potenza di supporto delle aree di misurazione della temperatura |
| SDK | Android/Windows/Linux; realizzare l'analisi del flusso video e la conversione da grigio a temperatura |
| Meccanica | |
| Dimensione del nucleo nudo ((mm) | 14mm/19mm/25mm: 25,4mm* 25,4mm* 19,3mm 35mm/50mm/100m: 35,4mm*35,4mm*17,8mm |
| Peso del nucleo nudo ((g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5±1 g |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda seno, 40 g/11 ms, direzione di impatto 3 assi, 6 direzione |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | |
| Lenti ottiche | Fuso atermico fisso: 14 mm/19 mm/24 mm |
| Livello di protezione | IP67 ((Lente anteriore) |
Applicazioni industriali
- Ispezione dell'energia elettrica
- Visione artificiale
- Sicurezza e monitoraggio dell'impianto HVAC
- Al di fuori
- Fuoco e soccorso
- Applicazione della legge e soccorso
Benefici del prodotto
Portfolio di prodotti diversificato
Un'ampia gamma di formati di prodotto, compresi i rilevatori a infrarossi, i nuclei delle fotocamere e i moduli per soddisfare vari requisiti di integrazione.
Ricca varietà di prodotti
Le risoluzioni multiple di array, le dimensioni dei pixel, le bande d'onda e le combinazioni di opzioni di lente offrono una maggiore flessibilità per diverse applicazioni.
Prestazioni eccezionali
Immagini chiare, dimensioni compatte, basso consumo energetico, elevata sensibilità e grande affidabilità, progettate per funzionare in una vasta gamma di sfide ambientali.
Facile integrazione
Le molteplici opzioni di interfaccia rendono l'integrazione semplice e consentono uno sviluppo rapido in più campi di applicazione.
Domande frequenti
Cos'è l'imaging termico a infrarossi?
L'imaging termico a infrarossi è un metodo che utilizza radiazioni infrarosse ed energia termica per raccogliere informazioni sugli oggetti.Secondo la differenza di radiazione tra l'oggetto e l'ambiente di sfondo e la differenza di radiazione di ogni parte dell'oggetto stesso, l'immagine termica a infrarossi può mostrare le fluttuazioni di radiazione di ciascuna parte della scena, mostrando così le caratteristiche della scena.
Qual è il vantaggio dell'imaging termico a infrarossi?
- Vedere attraverso l' oscurità totale
- Identificazione sotto camuffamento
- Rilevazione a lunga distanza
- Detezione della distribuzione del calore
- Misurazione della temperatura senza contatto
- Consapevolezza dell'occupazione
Quali sono le applicazioni dell'imaging termico a infrarossi?
La misurazione della temperatura e l'imaging all-weather sono due funzioni di base della tecnologia di imaging termico a infrarossi.sicurezza e monitoraggio, produzione industriale, ricerca scientifica, cure mediche e altri settori tradizionali.
