Grande matrice 1280x1024 12μm dell'alto rivelatore infrarosso di definizione MCT

Luogo di origine Provincia di Wuhan, Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C1212M MWIR
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Risoluzione 1280x1024/12μm NETD ≤20mK (F2/F4)
Ampiezza dello spettro 3.7~4.8μm MW Dimensione 149x58.5x71mm
Evidenziare

Alto rivelatore infrarosso di definizione MCT

,

Matrice del rivelatore infrarosso di MCT grande

,

Rivelatore infrarosso 1280x1024 di MCT

Lasciate un messaggio
Descrizione di prodotto

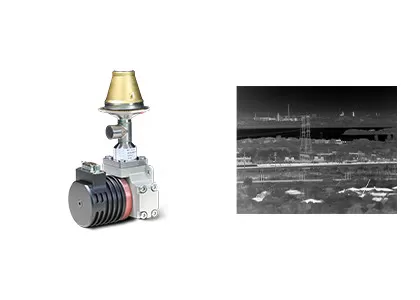

C1212M MWIR da infrarosso di GST



La grande matrice 1280x1024/12μm MCT dell'alta definizione ha raffreddato il rivelatore infrarosso per chiara registrazione di immagini termiche



Descrizione di prodotto



C1212M MWIR è uno del HgCdTe/MCT ha raffreddato il rivelatore infrarosso di metà di lunghezza d'onda sviluppato da tecnologia dei sensori globale (GST). È una combinazione di alta definizione, di rendimento elevato e di alta affidabilità.



Il C1212M MWIR MCT ha raffreddato il rivelatore infrarosso offre a quattro volte altrettanti pixel nella stessa zona d'immagine attiva come prodotti convenzionali 640x512. Con grande risoluzione di matrice 1280x1024 può realizzare il più ampio campo visivo e fornire più dettagli d'immagine. La dimensione riduttrice del pixel di 12µm offre la migliori risoluzione spaziale e partita più breve fuoco della lente ottica raggiungere la stessa missione della gamma.



Il rivelatore infrarosso di C1212M MWIR HgCdTe è una scelta ideale per le applicazioni di registrazione di immagini termiche che richiedono la prestazione della lunga autonomia ed il riconoscimento superiori dei dettagli d'immagine in una dimensione, in un peso ed in un pacchetto bassi di potere.



 Caratteristiche principali


- Risoluzione: 1280x1024
- Passo del pixel: 12μm
- Alta sensibilità
- Progettazione compatta
- Peso leggero
- Basso consumo energetico



Specifiche di prodotto



Modello C1212M MW
Materiale MCT
Risoluzione 1280x1024
Passo del pixel 12μm
Ampiezza dello spettro 3.7μm~4.8μm MW
Modo di lavoro Istantanea, modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Capacità della tassa 6.75Me-/4.8Me- (ITR)
5.25Me-/3.3Me- (IWR)
Gamma dinamica ITR Mode≥80dB
IWR Mode≥76dB
Numero di uscita 4 o 8; Fino a 20Mpixel/s per uscita
NETD ≤20mK (F2/F4)
Efficace tasso del pixel ≥99.5%
Non uniformità di risposta ≤8%
Tipo di Cryocooler RS058F
Consumo di energia costante ≤7W
Max Power Consumption ≤17W
Alimentazione elettrica CC 24V
Tempo di raffreddamento ≤6min
Peso ≤600g
Dimensione (millimetri) 149x58.5x71
Temperatura di lavoro -45°C ~ +71°C



Applicazioni industriali


Il C1212M MWIR criogenico ha raffreddato il rivelatore infrarosso è suitbale per il sistema di controllo della lunga autonomia e gli ambienti complessi, quale area a malapena popolata, 24/7 di monitoraggio per qualsiasi tempo, posto duro del tempo.

Grande matrice 1280x1024 12μm dell'alto rivelatore infrarosso di definizione MCT 0



La nostra serie di prodotti


Grande matrice 1280x1024 12μm dell'alto rivelatore infrarosso di definizione MCT 1


FAQ



1. Che cosa è registrazione di immagini termiche infrarossa?

La registrazione di immagini termiche infrarossa è un metodo di usando la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti, per formulare le immagini loro, o ottenga le informazioni della temperatura degli oggetti, anche negli ambienti di scarsa visibilità.



2. Come fa la registrazione di immagini termiche infrarossa lavoro?
Il sistema infrarosso di registrazione di immagini termiche è una rilevazione e un'identificazione senza contatto passive della tecnologia infrarossa. Mette a fuoco la radiazione infrarossa della scena sul rivelatore infrarosso di matrice del piano focale tramite il sistema ottico infrarosso che può passare con radiazione infrarossa. Il rivelatore termico converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
