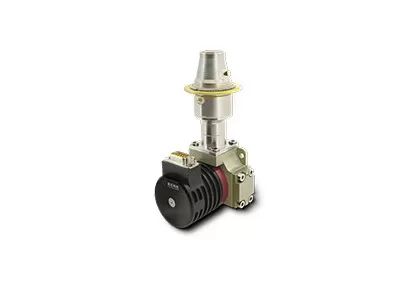

Compatto 640x512/15μm Dewar Cooler assembly integrato con rivelatore a infrarossi raffreddato per una rapida integrazione

  • Compact 640x512/15μm Integrated Dewar Cooler Assembly Cooled Infrared Detector for Fast Integration
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C615H
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Dispositivo di raffreddamento criogenico LS711H/RS028 Risoluzione 640x512/15μm
Temperatura operativa -45℃~+71℃ Massimo. Frequenza fotogrammi 100Hz
NET 20 mK(F2/F4) Gamma spettrale 3,7~4,8μmMW
Evidenziare

Rivelatore infrarosso 320x256 di MCT

,

Rivelatore infrarosso veloce di integrazione MCT

,

MWIR ha integrato l'Assemblea più fresca di Dewar
Lasciate un messaggio
Descrizione di prodotto
Descrizione del prodotto

Progettato per la prossima generazione di sistemi di imaging termico compatto, il rilevatore a infrarossi raffreddato a caldo C615H sfrutta la tecnologia dei sensori Superlattice di tipo II e la meccanica del criocolore lineare.con una lunghezza di 20 mm o più ma non superiore a 50 mm, un array a piano focale da 15 μm di pixel che opera a 150 K, bilancia la qualità dell'immagine di alto livello con notevoli vantaggi SWaP.

Il dewar miniaturizzato (φ33 × 37,5 × 70 mm) e il criocolore (φ26 × 55,8 mm) semplificano l'integrazione meccanica.MTTF in 000 ore, offre un'elevata affidabilità e riduce i costi di manutenzione per le soluzioni di imaging termico finale.

Caratteristiche principali
Progettazione ottimizzata per SWaP
  • Dimensioni Dewar: φ33 × 37,5 × 70 mm; Cryocooler: φ26 × 55,8 mm, consentendo un'integrazione flessibile
  • Peso ridotto a 235 g; consumo di energia stabile ridotto a 3 W
Rifrescamento rapido, avvio rapido
  • Tempo di raffreddamento inferiore a 2,5 minuti
Durata di vita prolungata, funzionamento efficiente
  • MTTF ≥ 25.000 h
Specificativi del prodotto
Parametro Specificità
Modello C615H
Materiale sensibile T2SL
Risoluzione 640 × 512
Dimensione dei pixel 15 μm
Risposta spettrale 3.7 ± 0,2 μm ~ 4,8 ± 0,2 μm
NETD tipica 20 mK (F2/F4)
Max. Framerate 100 Hz
Tasso di visualizzazione effettivo ≥ 99,76%
Non-uniformità di risposta ≤ 8%
Temperatura di funzionamento -45 °C ~ +71 °C
Cryocooler LS711H.
Tempo di raffreddamento (23 °C) ≤ 3 min. ≤ 2,5 min.
Consumo di potenza massimo (71 °C) ≤ 12 W.
Consumo di energia costante (23 °C) ≤ 3 W
Dimensione (mm) Cryocooler: φ26 × 55.8 86 × 43 × 57
Dewar: 33 × 37,5 × 70
Peso (g) ≤ 235
Applicazioni industriali

The C615H MWIR cryogenically cooled infrared detector is widely used in many areas such as NDT, Environmental Monitoring, Long-Range Surveillance, Scientific Research, and more.

Su di noi

In qualità di produttore e fornitore di servizi leader a livello mondiale di rivelatori a infrarossi, SensorMicro vanta anni di profonda esperienza nelle soluzioni di imaging termico a infrarossi.Guidati dalla filosofia di base di "SensorMicro, Sense More" e guidati dalle esigenze degli utenti, ci dedichiamo a sbloccare il pieno potenziale della tecnologia a infrarossi, fornendo prodotti ad alte prestazioni e servizi professionali ai clienti di tutto il mondo.

Domande frequenti
1Cos'è la termografia a infrarossi?

La termografia è una nuova ed efficace tecnologia di metodo diagnostico non invasivo basato sul rilevamento della temperatura della superficie dell'oggetto.La radiazione infrarossa (IR) emessa da un oggetto viene registrata e visualizzata sotto forma di mappa di distribuzione della temperatura.

2Per cosa può essere utilizzata la termografia a infrarossi?

L'immagine termica a infrarossi può essere usata per ispezionare le case, determinare difetti strutturali, guasti elettrici, guasti meccanici, cambiamenti fisiologici nelle persone e negli animali e molto altro ancora.

3Quali sono i vantaggi della termografia a infrarossi?
  • Per i test non distruttivi, è semplice testare e rispondere rapidamente senza danni, il che si traduce in risparmi sui costi, aumento dell'efficienza del lavoro e riduzione dell'ammortamento di manodopera e attrezzature.
  • Per la termografia medica, è molto efficiente per trovare problemi nascosti nel corpo umano 100% sicuro, senza radiazioni e dolore, rendendolo uno strumento ideale per lo screening della salute precoce.
