1280x1024 12μm Megapixel Detettore ad infrarossi FPA raffreddato Alta sensibilità
| Luogo di origine | Provincia di Wuhan, Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | C1212M MWIR |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C,T/T |
Dettagli
| Risoluzione | 1280x1024/12μm | NET | ≤20mK (F2/F4) |
|---|---|---|---|
| Gamma spettrale | 3,7~4,8μmMW | Misurare | 149x58,5x71 mm |
| Alimentazione elettrica | 24 V CC | Peso | ≤600g |
| Evidenziare | 12uM Megapixels ha raffreddato il rivelatore di FPA,1280x1024 ha raffreddato il rivelatore di FPA,L'alta sensibilità FPA ha raffreddato il rivelatore |
||
Descrizione di prodotto

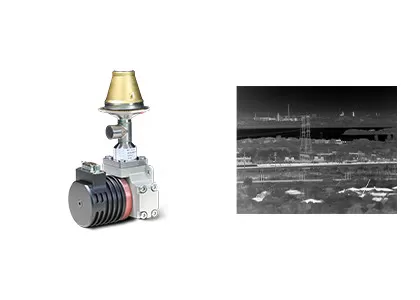

1280x1024 / 12μm Detettore FPA raffreddato con assemblaggio Dewar Cooler integrato
Descrizione del prodotto
Il rivelatore FPA MWIR MCT C1212M ha un'elevata risoluzione, elevate prestazioni e un'elevata affidabilità.La sua dimensione ridotta di pixel di 12 μm offre una migliore risoluzione spaziale e corrisponde a una messa a fuoco più breve dell'obiettivo ottico per raggiungere la stessa missione di gamma. Il C1212M è la scelta ideale per applicazioni che richiedono prestazioni superiori a lungo raggio e riconoscimento dei dettagli dell'immagine.
Caratteristiche principali
Prestazioni eccezionali
• 1280×1024 ad alta definizione per un FOV più ampio e una distanza più lunga
• 12 μm di pixel per una migliore risoluzione spaziale
Immagine nitida e chiara
• Alta sensibilità, NETD tipica fino a 18mK
• Buona uniformità, velocità effettiva dei pixel> 99,5%
Progettazione per applicazioni specifiche
• Il numero di F può essere personalizzato
• Garantire l'approvvigionamento continuo
Specificativi del prodotto
| Modello | C1212M MW |
| Materiale | MCT |
| Risoluzione | 1280x1024 |
| Pitch dei pixel | 12 μm |
| Intervallo spettrale | 30,7 μm·4,8 μm MW |
| Modalità di funzionamento | Snapshot, modalità di integrazione ITR/IWR; modalità Windows; antifioritura |
| Capacità di carica | 6.75Me-/4.8Me-(ITR) 5.25Me-/3.3Me-(IWR) |
| Intervallo dinamico | Modalità ITR≥80dB Modalità IWR≥76dB |
| Numero di uscite | 4 o 8; fino a 20Mpixel/s per uscita |
| NETD | ≤ 20mK (F2/F4) |
| Tasso di visualizzazione effettivo | ≥ 99,5% |
| Non-uniformità di risposta | ≤ 8% |
| Tipo di criocollettore | RS058F |
| Consumo di energia costante | ≤ 7W |
| Consumo massimo di energia | ≤ 17 W |
| Fornitore di energia | 24 V di corrente continua |
| Tempo di raffreddamento | ≤ 6 minuti |
| Peso | ≤ 600 g |
| Dimensione (mm) | 149x58.5x71 |
| Temperatura di funzionamento | -45°C ~ +71°C |
Applicazioni industriali
Il rilevatore a infrarossi raffreddato criogenicamente MWIR C1212M è ampiamente utilizzato in molti settori quali il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore, ecc.
I nostri vantaggi
Durante il processo di vendita, SensorMicro offre un supporto tecnico completo per l'integrazione e il debugging del prodotto.fornire una documentazione tecnica dettagliata del prodotto, linee guida di integrazione e formazione tecnica in loco.abbreviare il ciclo di R&S e migliorare l'efficienza della produzionePer progetti su larga scala o complessi, assegniamo anche project manager dedicati per coordinare le risorse, monitorare il progresso del progetto e risolvere tempestivamente eventuali problemi tecnici.
Domande frequenti
1Che cos'e' un rivelatore infrarosso/sensore di immagini termiche?
Le onde infrarosse non possono essere viste con l'occhio umano. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2- Cos'è il WLP?
WLP si riferisce al pacchetto a livello di wafer. È il processo di completamento dell'imballaggio ad alto vuoto direttamente sull'intero wafer MEMS, quindi scrivere e tagliare per fare un singolo sensore a infrarossi.Insieme al pacchetto metallico, confezione in ceramica, sono i 3 principali formati di confezione dei rilevatori infrarossi non raffreddati.
3Qual e' il vantaggio della WLP?
I rilevatori IR WLP sono appositamente progettati per soddisfare il requisito di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo.Offriamo ora una varietà di soluzioni per moduli a infrarossi WLP per promuovere nuove applicazioni nei mercati emergenti.
