xRisoluzione | 640x512 | Consumo di energia | 0.8W |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
NETD | <40mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Modulo termico non raffreddato 640x512 della macchina fotografica,Modulo termico infrarosso lungo della macchina fotografica di Wave,modulo termico infrarosso non raffreddato della macchina fotografica 12uM |

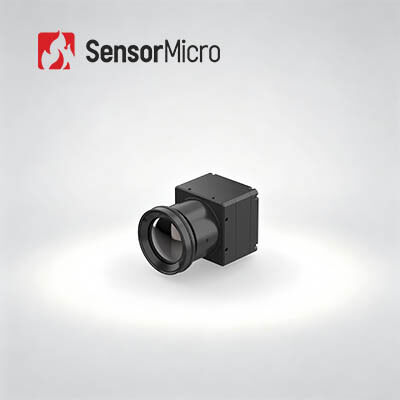

Modulo termico non raffreddato 640x512 12μM Long Wave Infrared della macchina fotografica
Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Integra il rivelatore infrarosso non raffreddato del pacchetto ceramico di 640×512/12µm. Con NETD<40mk tipico, il modulo termico TWIN612 ha potuto presentare la più chiara, immagine più tagliente e più dettagliata.
Con la gamma di misura della temperatura di -20℃~150℃/0~550℃, l'accuratezza di ±2℃ o di ±2% ed il frame per secondo fino a 30Hz, il modulo termico garantisce l'immagine termica regolare e la misura accurata della temperatura.
Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.
Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk>
- tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W
Modello | TWIN612/R |
Prestazione del rivelatore di IR | |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <40mK |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | 6s |
Video analogico | PAL/NTSC |
Video di Digital | YUV/BT.656/LVDS/USB2.0 |
Esposizione di immagine | 11 in totale (bianco caldo/lava/Ironbow/acqua/ferro/medico caldo/artico/arcobaleno 1/arcobaleni 2/roventi/caldi neri) |
Algoritmo di immagine | NUC/3D/2D/DRC/EE |
Specifiche elettriche | |
Interfaccia esterna standard | 50pin_HOURS |
Interfaccia di comunicazione | RS232/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.8W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃ |
Accuratezza di misura di temperatura | Maggior di ±2℃ o di ±2% |
SDK | Windows/Linux; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×35 (senza lente) |
Peso | 25g (senza lente) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Ottica | |
Lente facoltativa | Atermico fisso: 13mm |
Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio
1. Come scegliere risoluzione infrarossa adeguata del rivelatore?
Dipende dai bisogni e dalle applicazioni reali dei vostri prodotti ed il prezzo è inoltre un fattore che deve essere considerato. Se la qualità di immagine non è alta, potete scegliere il rivelatore infrarosso con risoluzione bassa, quale 120x90, 256x192, 400x300. Se avete bisogno di un'immagine molto chiara per alcuni scopi speciali, quale monitoraggio a distanza, potete scegliere un rivelatore infrarosso di alta risoluzione di 1280x1024.
2. Come selezionare giusto pseudo colore per registrazione di immagini termiche?
- Il bianco grigio è più adatto ad obiettivo con la piccola differenza della temperatura
- Il rosso ed il blu sono più adatti a scena dove i punti di problema devono essere trovati.
- Il rosso del ferro è la tavolozza di colore standard del settore produzione energia.
Nota: nessuna materia che la tavolozza che scegliete, la temperatura termica non cambierà affatto.
3.How per scegliere un obiettivo termico infrarosso adatto?
- La lente standard può raggiungere gli obiettivi normali con la distanza appropriata
- Per il teleobiettivo, è adatto ad obiettivi che è relativamente piccolo e deve essere osservato da un'interurbana
- Per vedere più dettaglio degli oggetti alla distanza vicina, il grandangolo è migliore.
- L'obiettivo macro è per vedere l'obiettivo molto metallico con la distanza vicina, quale il circuito di chip.
