xRisoluzione | 640x512 | consumo di energia | 0.8W |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 12μm |
NETD | <40mK | Frame per secondo | 25Hz/30Hz |
Evidenziare | Il centro termico 12uM della macchina fotografica di termografia,il centro termico non raffreddato della macchina fotografica 640x512,Modulo termico infrarosso della macchina fotografica di LWIR |

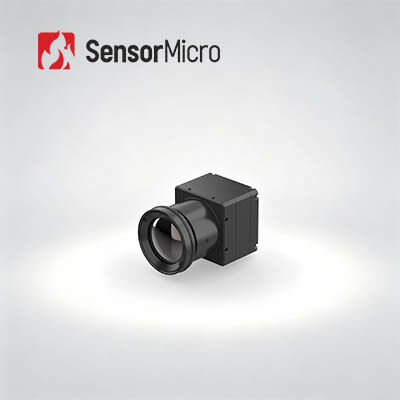

LWIR non raffreddato 640x512 12μM Thermal Camera Core per termografia
Modulo non raffreddato della macchina fotografica del termale di LWIR 640x512/12μm con chiara registrazione di immagini termiche
Il modulo termico TWIN612 è un nuovo prodotto di arrivo sviluppato da tecnologia dei sensori globale. Integra il rivelatore infrarosso non raffreddato del pacchetto ceramico di 640×512/12µm. Con NETD<40mk tipico, il modulo termico TWIN612 ha potuto presentare la più chiara, immagine più tagliente e più dettagliata.
Con la gamma di misura della temperatura di -20℃~150℃/0~550℃, l'accuratezza di ±2℃ o di ±2% ed il frame per secondo fino a 30Hz, il modulo termico garantisce l'immagine termica regolare e la misura accurata della temperatura.
Il modulo termico TWIN612 presenta i vantaggi di progettazione compatta, della struttura leggera e del consumo di energia in basso come 0.8w. Con gli algoritmi di immagine e la funzione migliorati di misura della temperatura, il modulo termico TWIN612 presenta le immagini più stabili e la temperatura accurata.
Il processo d'imballaggio ceramico è simile a metallo che imballa, che è una tecnologia d'imballaggio del rivelatore infrarosso maturo. Rispetto a metallo che imballa, il volume ed il peso del rivelatore imballato notevolmente saranno ridotti. Quindi, il modulo termico TWIN612 potrebbe applicarsi alle industrie che hanno requisiti rigorosi della dimensione, del peso e del consumo di energia.
- Mini Size: 25.4mm×25.4mm×35mm
- Peso leggero: 25g
- NETD tipico<40mk>
- tagliente, chiara registrazione di immagini termiche
- Consumo di energia tipico in basso quanto 0.8W
Modello | TWIN612/R |
Prestazione del rivelatore di IR | |
Risoluzione | 640×512 |
Dimensione del pixel | 12μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <40mK |
Elaborazione di immagini | |
Frame per secondo | 25Hz/30Hz |
Tempo di partenza | 6s |
Video analogico | PAL/NTSC |
Video di Digital | YUV/BT.656/LVDS/USB2.0 |
Esposizione di immagine | 11 in totale (bianco caldo/lava/Ironbow/acqua/ferro/medico caldo/artico/arcobaleno 1/arcobaleni 2/roventi/caldi neri) |
Algoritmo di immagine | NUC/3D/2D/DRC/EE |
Specifiche elettriche | |
Interfaccia esterna standard | 50pin_HOURS |
Interfaccia di comunicazione | RS232/USB2.0 |
Tensione di rifornimento | 4~5.5V |
Consumo di energia tipico | 0.8W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10℃~50℃ |
Gamma di misura di temperatura | -20℃~150℃, 0℃~550℃ |
Accuratezza di misura di temperatura | Maggior di ±2℃ o di ±2% |
SDK | Windows/Linux; Raggiunga l'analisi e la conversione della video corrente da grigio alla temperatura |
Caratteristiche fisiche | |
Dimensione (millimetri) | 25.4×25.4×35 (senza lente) |
Peso | 25g (senza lente) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40℃~+70℃ |
Temperatura di stoccaggio | -45℃~+85℃ |
Umidità | 5%~95%, senza condensazione |
Vibrazione | 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 asse, direzione 6 |
Ottica | |
Lente facoltativa | Atermico fisso: 13mm |
Il modulo di registrazione di immagini termiche di TWIN612/R si applica al campo della termografia, del monitoraggio di sicurezza, dei carichi utili del UAV, dei robot, dell'hardware intelligente, di ADAS, della lotta contro l'incendio & del salvataggio
1.What è la differenza fra i rivelatori non raffreddati e raffreddati di IR?
Ci sono attualmente due tipi di sensori infrarossi di registrazione di immagini termiche sul mercato, raffreddati e non raffreddati.
Il rivelatore non raffreddato di IR funziona alla temperatura ambiente. È basato sull'industria a semiconduttore e può essere fabbricato così solitamente nel grande volume con piccola dimensione e basso costo. I rivelatori non raffreddati di IR sono ampiamente usati in portatile/tenuto in mano/dispositivi mobili.
I rivelatori raffreddati di IR sono imballati in un'unità che li tiene all'estremamente - bassa temperatura che sarà sostenuta da un dispositivo di raffreddamento di cryo. Sono molto più grandi, più costosi e meno affidabili che i sensori non raffreddati, pricipalmente dovuto i sistemi di raffreddamento che complessi richiedono. Tuttavia, i sistemi raffreddati sono incredibilmente sensibili e solitamente funzionano con l'ottica lunga di lunghezza focale per raggiungere la missione della lunga autonomia.
