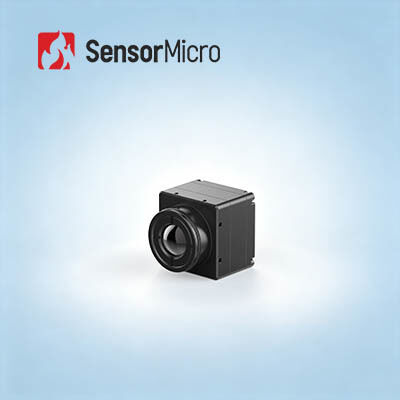

Core per termocamera termografica FPA non raffreddata con risoluzione 384x288, pixel da 17 µm e accuratezza della temperatura di ±2°C
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | COIN417RG3 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 384x288 /17μm | NET | ≤30mK |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Frequenza fotogrammi digitali | 25/30/50Hz |
| Intervallo di temperatura | -20℃~+550℃ (personalizzabile) | Precisione della temperatura | ±2℃ o ±2% |
| Evidenziare | Il centro termico della macchina fotografica di FPA,Il centro termico non raffreddato della macchina fotografica di FPA,Il centro termografico 400x300 della macchina fotografica |
||
Descrizione di prodotto
FPA non raffreddato, con camera termica termografica 384x288 17μm
Visualizzazione del prodotto
COIN417RG3 modulo infrarosso non raffreddato è una versione di misurazione della temperatura che integra un rilevatore infrarosso 384x288/17μm, circuito di elaborazione del segnale ad alte prestazioni,e algoritmi avanzati di elaborazione delle immagini.
Il modulo a infrarossi COIN417RG3 presenta una rappresentazione di immagini termiche nitide e nitide, dimensioni compatte ed efficienza economica.Offre una funzione termografica opzionale con un range di misura da -20°C a 550°C per applicazioni di misurazione della temperatura industriale.
Caratteristiche principali
Caratteristiche complete e convenienti
- Sviluppato sulla base di rivelatori IR non raffreddati convenienti
- Integrato con algoritmi avanzati di elaborazione delle immagini per migliorare la qualità delle immagini
- Accuratezza di misurazione di alta temperatura fino a ±2°C o ±2%, supportando intervalli di temperatura da -20°C a 150°C e da 100°C a 550°C, personalizzabile per intervalli estesi
Estensione flessibile, integrazione rapida
- Opzioni multiple di lenti ottiche disponibili per soddisfare le varie esigenze di applicazione
- Supporta modalità di uscita multiple tra cui USB2.0/DVP/LVDS/BT.656
- Dati di immagine RAW/YUV in uscita, con controllo delle porte seriali
Specificativi del prodotto
| Modello | COIN417RG3 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 384*288 |
| Dimensione dei pixel | 17 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25/30/50Hz |
| Tempo di avvio | 6s |
| Video analogo | PAL/NTSC |
| Video digitale | RAW/YUV422 |
| Algoritmo immagine | Correzione delle non-uniformità (NUC) Riduzione del rumore 3D (3DNR) Suppressione del rumore 2D (DNS) Compressione a intervallo dinamico (DRC) Miglioramento del bordo (EE) |
| Visualizzazione dell'immagine | 10 tipi (bianco caldo/lava/rosso ferro/ferro caldo/medico/artico/arcobaleno 1/arcobaleno 2/tinto/nero caldo) |
| Software per PC | |
| Software ICC | Modulo di controllo e video display |
| Altri dispositivi | |
| Interfaccia esterna standard | 50Pin: DF40C-50DP-0.4V ((51), (HRS, maschio) |
| Tavola di estensione | USB3.0/USB2.0/VPC/USB2.0 e VPC |
| Interfaccia di comunicazione | TTL-232/USB2.0 |
| Interfaccia video digitale | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Tensione di alimentazione | 4.5~5.5V |
| Consumo tipico di energia | 0.65W |
| Misurazione della temperatura | |
| Temperatura di funzionamento | -10°C~+50°C |
| Intervallo di misurazione della temperatura | -20°C~+150°C, 100°C~+550°C |
| Accuratezza della misurazione della temperatura | Maggiore di ±2°C / ±2% |
| Misurazione parziale della temperatura | Valore massimo, minimo e medio della potenza di supporto delle aree di misurazione della temperatura |
| SDK | Android/Windows/Linux; realizzare l'analisi del flusso video e la conversione da grigio a temperatura |
| Meccanica | |
| Dimensione del nucleo nudo ((mm) | 25.4 per 25.4 per 16.5 |
| Peso del nucleo nudo ((g) | 16.6±1 |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -40°C~+70°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | Vibrazione casuale, 5,35 grammi, 3 assi |
| Impatto | Mezza onda seno, 40 g/11 ms, direzione di impatto 3 assi, 6 direzione |
| Certificazione | RoHS2.0/REACH |
| Lenti ottiche | |
| Lenti ottiche | Focale fisso Athermal: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm |
| Livello di protezione | IP67 ((Lente anteriore) |
Applicazioni a infrarossi
Il modulo di imaging termico COIN417RG3 può essere utilizzato nei settori della visione industriale, della lotta contro gli incendi e del soccorso, della sorveglianza della sicurezza, dell'osservazione esterna, della visione artificiale, dell'elettronica di consumo,e di più.
Su di noi
La nostra visione:Spingere i confini del senso e trasformare il modo in cui le persone si connettono con il mondo che le circonda.
La nostra missione:Sfruttare il potere della tecnologia di rilevamento a infrarossi per trasformare le industrie di tutto il mondo, consentendo decisioni più intelligenti, ambienti più sicuri e un futuro più connesso.
Il nostro valore:Per creare una tecnologia avanzata a infrarossi che renda il mondo un posto migliore.
Domande frequenti
Cos'è Pseudo Color?
Lo pseudocolore, chiamato anche falso colore, trasforma la distribuzione termica degli oggetti in immagini visive attraverso il sistema di imaging termico a infrarossi,visualizzato sul monitor a livello di grigio o pseudo colorePer facilitare l'analisi visiva delle immagini termiche, vengono utilizzati falsi colori che rappresentano le differenze di temperatura.
Quante opzioni di pseudo colore offre il nostro modulo di imaging termico?
Il nostro modulo di imaging termico offre 10 pseudo opzioni di colore: Bianco Caldo, Lava, Arco di Ferro, Ferro Caldo, Medico, Artico, Rainbow1, Rainbow2, Rosso Caldo e Bianco Caldo.
