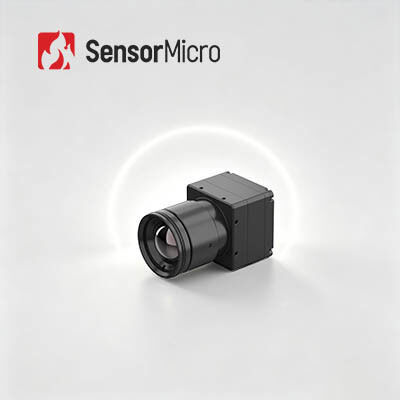

Modulo di imaging termico radiometrico LWIR VOx con 640x512/12µm per visione industriale

  • LWIR VOx Radiometric Thermal Imaging Module with 640x512/12µm for Industrial Vision
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello COIN612RG2
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512 Consumo energetico 0.65W
Gamma spettrale 8~14μm Passo pixel 12μm
NET ≤25mK/F1,0/25℃ Frequenza fotogrammi 25Hz/30Hz
Evidenziare

Modulo di imaging termico VOx

,

Modulo di imaging termico LWIR da 12 µm

,

Modulo di imaging termico LWIR VOx
Lasciate un messaggio
Descrizione di prodotto
Modulo di imaging termico radiometrico LWIR VOx 640x512/12µm per visione industriale
Panoramica del prodotto

COIN612RG2 è un core di telecamera per la misurazione della temperatura a infrarossi ad alte prestazioni progettato per applicazioni industriali. Dotato di un detector ApexCore ad alta risoluzione 640*512, offre immagini termiche ultra-nitide con NETD≤25mK e misurazioni precise della temperatura accurate a ±2°C o ±2%. Le dimensioni ultra-piccole, il design leggero e il basso consumo energetico lo rendono ideale per l'integrazione in vari dispositivi intelligenti. Supportando interfacce multiple e obiettivi personalizzabili con minima difficoltà di sviluppo secondario, questo modulo è perfetto per la termografia industriale, il controllo di processo e le applicazioni di produzione intelligente.

Caratteristiche principali
  • Funzionalità complete: Sviluppato utilizzando il detector a infrarossi a livello di wafer ApexCore con NETD≤25mK
  • Elaborazione avanzata delle immagini: Combina FPA ampiamente utilizzato con algoritmi avanzati per una migliore qualità dell'immagine
  • Misurazione precisa della temperatura: Precisione fino a ±2°C o ±2%, supporta intervalli da -20°C a 150°C e da 100°C a 550°C con estensioni personalizzabili
  • Design compatto: Dimensioni: 25,4*25,4*15,7 mm, Peso: 15±1 g
  • Basso consumo energetico: ≤0,65 W di consumo energetico tipico
  • Configurazioni multiple: Obiettivi ottici opzionali per soddisfare diverse esigenze applicative
  • Interfacce flessibili: Supporta interfacce di uscita immagine USB2.0/DVP/LVDS/BT.656
  • Uscita dati versatile: Uscita dati immagine RAW/YUV/TMP con controllo porta seriale
Specifiche del prodotto
Modello COIN612RG2
Indicatori detector IR Materiale sensibile: VOx
Risoluzione: 640*512
Dimensione pixel: 12µm
Risposta spettrale: 8µm ~ 14µm
NETD tipico: ≤25mK/F1.0/25°C
Elaborazione delle immagini Frequenza fotogrammi digitale: 25/30Hz
Tempo di avvio: 6s
Video analogico: PAL/NTSC
Video digitale: RAW/YUV422/TMP
Algoritmi immagine: Correzione non uniformità (NUC), Riduzione rumore 3D (3DNR), Soppressione rumore 2D (DNS), Compressione gamma dinamica (DRC), Miglioramento bordi (EE)
Visualizzazione immagine: 10 Tipi (Bianco Caldo/Lava/Rosso Ferro/Ferro Caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero Caldo)
Elettrico Interfaccia esterna standard: 50 pin: DF40C-50DP-0.4V(51), (HRS, Maschio)
Scheda di espansione USB: USB3.0/USB2.0/VPC/USB2.0&VPC
Interfaccia di comunicazione: TTL-232/USB2.0
Interfaccia video digitale: DVP8/DVP16/USB2.0/BT.656/LVDS
Tensione di alimentazione: 4,5~5,5 V
Consumo energetico tipico: 0,65 W
Misurazione della temperatura Temperatura operativa: -10°C~+50°C
Intervallo di misurazione della temperatura: -20°C~150°C, 100°C~550°C; Supporta personalizzazione ed espansione
Precisione misurazione temperatura: ±2°C o ±2% (il maggiore dei due)
Misurazione temperatura parziale: Supporta l'uscita del valore massimo, minimo e medio delle aree di misurazione della temperatura
SDK: Android/Windows/Linux; Ottiene analisi e conversione del flusso video da grigio a temperatura
Meccanico Dimensioni core nudo: 25,4*25,4*15,7 mm
Peso core nudo: 15±1 g
Adattabilità ambientale Temperatura operativa: -40°C~+70°C
Temperatura di stoccaggio: -45°C~+85°C
Umidità: 5%~95%, senza condensa
Vibrazione: 5,35grms, Vibrazione casuale, 3 assi
Impatto: Onda sinusoidale semi-completa, 40g/11ms, Direzione impatto 3 assi, 6 direzioni
Certificazione: ROHS2.0/REACH
Obiettivo ottico Obiettivo ottico: Atermico a fuoco fisso: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm
Livello di protezione: IP67 (Obiettivo frontale)
Applicazioni industriali

Il modulo di imaging termico COIN612RG2 è applicato in termografia, visione industriale, antincendio e soccorso, sorveglianza di sicurezza, osservazione all'aperto, visione artificiale, elettronica di consumo e campi correlati.

Domande frequenti
Cos'è il pseudocolore?
Il pseudocolore, chiamato anche falso colore, trasforma la distribuzione termica degli oggetti in immagini visive attraverso il sistema di imaging termico a infrarossi, visualizzate sul monitor in livelli di grigio o pseudocolore. Ciò consente la visualizzazione della distribuzione della temperatura sugli oggetti. Per facilitare l'analisi delle immagini termiche, vengono utilizzati colori falsi che rappresentano le differenze di temperatura per la rappresentazione visiva.
Quante opzioni di pseudocolore offre il modulo di imaging termico GST?
Il modulo offre 10 opzioni di pseudocolore: Bianco Caldo, Lava, Ironbow, Ferro Caldo, Medico, Artico, Arcobaleno1, Arcobaleno2, Rosso Caldo e Bianco Caldo.
