Modulo termico ad infrarossi a risoluzione 640x512 con pitch di pixel di 8 μm per sintonizzazione a livello medico

  • 640x512 Resolution Infrared Thermal Module with 8μm Pixel Pitch for Medical-Level Tuning
Luogo di origine Cina
Marca SensorMicro
Certificazione RoHS2.0; Reach
Numero di modello iHA608W
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512 Consumo energetico 0.6W
Gamma spettrale 8~14μm Passo pixel 8μm
NET tipico ≤30mK Frequenza fotogrammi 25Hz
Evidenziare

Modulo termico infrarosso 384x288

,

Modulo termico infrarosso di temperatura della pelle
Lasciate un messaggio
Descrizione di prodotto
Modulo termico a infrarossi 640x512 da 8 μm per la misurazione della temperatura corporea umana
Panoramica del prodotto

Il core per termocamera a infrarossi non raffreddato iHA608W è specificamente progettato per la misurazione senza contatto della temperatura corporea di livello medico. Basato sul sensore ApexCore 640×512/8 μm e completamente calibrato per la massima precisione, raggiunge un'accuratezza di misurazione di ±0,5 gradi. Gli avanzati algoritmi di elaborazione delle immagini medicali ottimizzano i dettagli dell'immagine termica e riproducono accuratamente la distribuzione della temperatura per risultati affidabili.

Caratteristiche principali
  • Calibrazione di livello medico: Appositamente calibrato per la lettura senza contatto della temperatura corporea con una precisione di ±0,5 °C
  • Ottica di grado medico: Lente ottica di alta qualità combinata con algoritmi termici medicali esclusivi
  • Miniaturizzazione ottimizzata: Design ultracompatto basato sulla tecnologia del sensore a infrarossi da 8 μm
  • Dimensioni compatte: Dimensioni di 21×21×31,5 mm e peso di 25±2 g per una facile integrazione
  • Connettività flessibile: Doppia interfaccia video Type-C e USB 2.0
  • Supporto completo allo sviluppo: SDK completo per i sistemi operativi Windows, Android e Linux
Specifiche del prodotto
Modello iHA608W
Indicatori dei sensori IR
Materiale sensibile VOx
Risoluzione 640×512
Dimensione del pixel 8 μm
Risposta spettrale 8 μm ~ 14 μm
NETD tipico ≤30mK
Elaborazione delle immagini
Frequenza dei fotogrammi digitale 25Hz
Tempo di avvio ≤6s
Video digitale RAW/YUV/TMP
Algoritmo di immagine NUC/3DNR/DNS/DRC/EE
Visualizzazione dell'immagine Medicale/Falsi colori
Misurazione della temperatura
Temperatura operativa 10℃~+50℃
Intervallo di misurazione della temperatura 32℃~+42℃
Accuratezza di misurazione della temperatura ≤±0,5℃ (dopo 2 minuti di riscaldamento, ambiente 23±3 °C, target 32-42 °C)
Distanza di misurazione 0,5 m - 5 m; supporta la misurazione della temperatura a più distanze tramite SDK
Specifiche elettriche
Interfaccia esterna standard USB(TYPE-C)
Interfaccia di comunicazione USB
Interfaccia video digitale USB2.0
Tensione di alimentazione 5V±0,5
Consumo energetico tipico 0,6W
Lente ottica
Lunghezza focale 4mm
Tipo di lente Atermica a fuoco fisso
F/# 1
FOV(H×V) 69,2°×55,4°
Caratteristiche meccaniche
Dimensioni (inclusa la lente) 21mm×21mm×31,5mm (inclusa lente da 4 mm)
Peso (inclusa la lente) 25g±2 (inclusa lente da 4 mm)
Adattabilità ambientale
Temperatura operativa -10℃~+50℃
Temperatura di stoccaggio -45℃~+85℃
Umidità 5%~95%, senza condensa
Vibrazione 5,35 grms, vibrazione casuale, 3 assi
Impatto Semisinusoidale, 40g/11ms, direzione di impatto, 3 assi, 6 direzioni
ESD Scarica a contatto 6 kV; scarica in aria 8 kV
Certificazione
Certificazione ambientale ROHS2.0/REACH
Applicazioni industriali

Il modulo termico iHA608W è progettato per un ampio utilizzo in applicazioni mediche e sanitarie, tra cui screening di patologie, fisioterapia della medicina tradizionale cinese, check-up sanitari, riabilitazione e settori correlati.

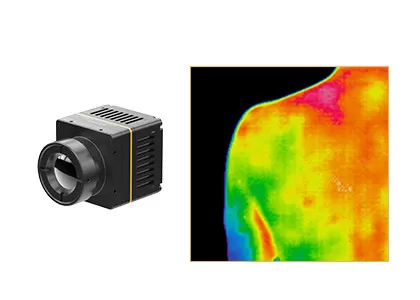

Infrared thermal module for medical temperature measurement applications
I nostri punti di forza principali
Fornitura stabile

Grazie a una catena di fornitura stabile e affidabile in tutto il nostro ecosistema, siamo in grado di rispondere rapidamente alle richieste del mercato.

Innovazione continua

Grazie all'esperienza nella produzione di sensori e nel supporto all'integrazione di sistemi, acquisiamo una profonda comprensione dei requisiti prestazionali, ottimizziamo costantemente i progetti e creiamo un ciclo virtuoso: Applicazione del prodotto → Feedback tecnico → Aggiornamento del prodotto.

Domande frequenti
Cos'è un rilevatore a infrarossi / sensore termografico?

Le onde infrarosse non possono essere viste dall'occhio umano. Un rilevatore a infrarossi / sensore termografico è un dispositivo optoelettronico che reagisce alla radiazione infrarossa e all'energia termica, convertendola in un segnale elettrico per poi generare immagini termiche visibili.

Cos'è il WLP?

WLP sta per Wafer-Level Packaging (incapsulamento a livello di wafer). È il processo con cui si realizza l'incapsulamento ad alto vuoto direttamente sull'intero wafer MEMS, procedendo poi alla tracciatura e al taglio per ottenere il singolo sensore a infrarossi. Insieme al contenitore metallico e a quello ceramico, rappresenta uno dei 3 formati principali di incapsulamento per i rilevatori a infrarossi non raffreddati.

Qual è il vantaggio del WLP?

I sensori IR WLP sono appositamente progettati per soddisfare i requisiti di miniaturizzazione e basso costo nell'applicazione della tecnologia a infrarossi al mercato dell'elettronica di consumo. Attualmente offriamo un'ampia varietà di soluzioni di moduli a infrarossi WLP per favorire nuove applicazioni nei mercati emergenti.
