Non modulo non raffreddato 384x288 17μM di registrazione di immagini termiche di termografia del contatto
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xRisoluzione | 384x288 | Consumo di energia | 0.85W |
---|---|---|---|
Ampiezza dello spettro | 8~14μm | Passo del pixel | 17μm |
NETD tipico | <50mk | Frame per secondo | 25Hz |
Evidenziare | Modulo 17uM di registrazione di immagini termiche di termografia,Modulo non raffreddato 384x288 di registrazione di immagini termiche,Non il centro termico non raffreddato della macchina fotografica del contatto |

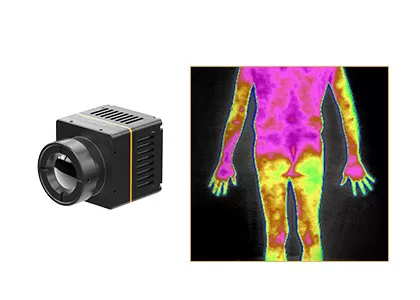

Termografia senza contatto 384x288/17μM non raffreddati Thermal Imaging Module
il modulo termico di iHA417W è sviluppato specialmente per la diagnosi medica. Integrato con il rivelatore infrarosso d'imballaggio livellato auto-in via di sviluppo del wafer 384×288/17μm da tecnologia dei sensori globale, il modulo termico di diagnosi medica di iHA417W ha più di piccola dimensione, che garantisce un costo più basso di integrazione. Contribuisce a sviluppare i mercati di salute e medici a tutti i livelli più veloci e lascia il beneficio della tecnologia di registrazione di immagini termiche il pubblico.
Con NETD tipico<50mk>
Usando la tecnologia di registrazione di immagini termiche, medici possono effettuare la cassaforte di 100%, nessuna radiazione, controllo completo non invadente e senza contatto del corpo per evitare ulteriori, metodi di prova inutili. La distribuzione del calore in varie parti del corpo umano può essere indicata rapidamente presto per individuare e diagnosticare le anomalie fisiche, di modo che nuovo trattamento può essere più facile e più efficace.
- Piccola dimensione: 25.4mm×25.4mm×30.3mm (con la lente)
- NETD tipico<50mk>
- individui la distanza: 0.5m/5m
- Peso leggero basso quanto 32.2g
- Accuratezza superiore di misura di temperatura: ±0.5℃
Modello | iHA417W |
Prestazione del rivelatore di IR | |
Risoluzione | 384×288 |
Dimensione del pixel | 17μm |
Ampiezza dello spettro | 8~14μm |
NETD tipico | <50mk |
Elaborazione di immagini | |
Frame per secondo | 25Hz |
Tempo di partenza | 5s |
Video di Digital | RAW/YUV |
Esposizione di immagine | Colore caldo/bianco caldo/pseudo nero |
Algoritmo di immagine | NUC/3DNR/DNS/DRC/EE/SFFC |
Specificazione elettrica | |
Interfaccia esterna standard | Tipo-c |
Modo di comunicazione | USB |
Tensione di rifornimento | 5±0.5V |
Consumo di energia tipico | 0.85W |
Misura di temperatura | |
Gamma di temperatura di funzionamento | -10°C ~ +50°C |
Gamma di misura di temperatura | 15℃ ~ 50℃ |
Accuratezza di misura di temperatura | ≤±0.5℃ (nessun vento dell'interno, gamma di temperature dell'obiettivo 32℃~42℃) |
Distanza di misurazione | Due modi: 0.5m o 5m |
SDK | Il supporto Windows/Android/Linux SDK, raggiunge la termografia a schermo pieno |
Caratteristiche fisiche | |
Dimensione (millimetri) | ≤25.4×25.4×30.3 (con la lente di 9.1mm) |
Peso | 32.2±3g (con la lente di 9.1mm) |
Adattabilità ambientale | |
Temperatura di funzionamento | -40°C ~ +70°C |
Temperatura di stoccaggio | -45°C ~ +85°C |
Umidità | 5%~95%, senza condensazione |
Vibrazione | Vibrazione casuale 5.35grms, asse 3 |
Scossa | Semionda sinusoidale, 40g/11ms, 3 direzione di asse 6 |
Ottica | |
Lente facoltativa | Fuoco fisso atermico: 9.1mm |
Certificato | |
Norma | ROHS/REACH |
Il modulo termico iHA417 si pensa che attualmente ed in futuro sia ampiamente usato nei campi della selezione di malattia, della fisioterapia della medicina di cinese tradizionale, del controllo generale di salute, della riabilitazione ecc.
1.What è la registrazione di immagini termiche infrarossa?
La registrazione di immagini termiche infrarossa è un metodo di usando la radiazione infrarossa e l'energia termica per riunire le informazioni sugli oggetti, per formulare le immagini loro, o ottenga le informazioni della temperatura degli oggetti, anche negli ambienti di scarsa visibilità.
2.How fa la registrazione di immagini termiche infrarossa il lavoro?
Il sistema infrarosso di registrazione di immagini termiche è una rilevazione e un'identificazione senza contatto passive della tecnologia infrarossa. Mette a fuoco la radiazione infrarossa della scena sul rivelatore infrarosso di matrice del piano focale tramite il sistema ottico infrarosso che può passare con radiazione infrarossa. Il rivelatore termico converte il segnale di radiazione dell'intensità differente in segnale elettrico corrispondente e poi tramite l'amplificazione ed il video che elaborano, forme l'immagine infrarossa che può essere osservata dagli occhi nudi.
