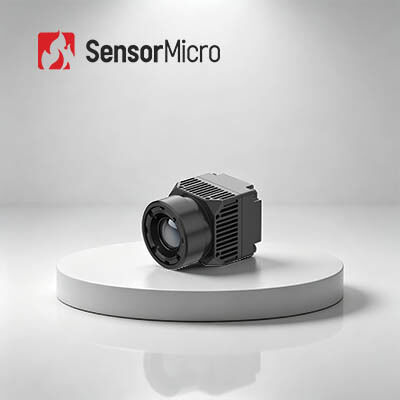

Modulo per telecamera a infrarossi per imaging termico medicale con risoluzione 640x512 e pixel pitch di 8 µm per una precisione di ±0,5 °C

  • Medical Thermal Imaging Infrared Camera Core with 640x512 Resolution and 8μm Pixel Pitch for ±0.5°C Accuracy
Luogo di origine Cina
Marca SensorMicro
Certificazione RoHS2.0; Reach
Numero di modello iHA608W
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 640x512 Consumo energetico 0.6W
Gamma spettrale 8~14μm Passo pixel 8μm
NET tipico ≤30mK Frequenza fotogrammi 25Hz
Evidenziare

Il centro infrarosso della macchina fotografica di registrazione di immagini termiche medica

,

Il centro infrarosso 384x288 della macchina fotografica

,

il centro termico medico della macchina fotografica 17um
Lasciate un messaggio
Descrizione di prodotto
Camera a infrarossi per l'imaging termico medico 640x512 8μm
Visualizzazione del prodotto

Dotato del rilevatore a infrarossi ApexCore 640×512/8μm, l'iHA608W è un nucleo termico specializzato progettato per la misurazione della temperatura corporea senza contatto con una precisione di ± 0,5 °C.Gli algoritmi medici dedicati forniscono immagini termiche dettagliate e dati di temperatura affidabiliIl suo design a pixel da 8 μm consente di ottenere una struttura compatta e leggera.

Caratteristiche principali
  • Misurazione precisa della temperatura senza contatto fino a ± 0,5 °C, lenti di grado medico e algoritmi per immagini termiche nitide
  • Compatto, dimensione 21×21×31,5 mm, peso 25±2 g grazie al rivelatore ad infrarossi ApexCore da 8 μm
  • Interfacce di tipo C e USB2.0; supporto SDK per Windows, Android e Linux per uno sviluppo rapido
Specificativi del prodotto
Modello iHA608W
Indicatori dei rilevatori IR
Materiale sensibile VOx
Risoluzione 640×512
Dimensione dei pixel 8 μm
Risposta spettrale 8 μm ~ 14 μm
NETD tipica ≤ 30mK
Trattamento delle immagini
Tasso di fotogramma digitale 25 Hz
Tempo di avvio ≤ 6 s
Video digitale RAW/YUV/TMP
Algoritmo immagine NUC/3DNR/DNS/DRC/EE
Visualizzazione dell'immagine Colori medici/pseudo
Software per PC
Software per computer Modulo di controllo e video display
Misurazione della temperatura
Temperatura di funzionamento 10°C~+50°C
Intervallo di misurazione della temperatura 32°C~+42°C
Accuratezza della misurazione della temperatura ≤ ± 0,5°C (dopo 2 minuti di riscaldamento, ambiente 23±3°C, obiettivo 32-42°C)
Distanza di misura 0.5m-5m; supporta la misurazione della temperatura a più distanze tramite SDK
SDK Supporto SDK Windows/Android/Linux, realizzazione di analisi del flusso video, controllo modulo, misurazione della temperatura dell'array completa, immagini di temperatura, impostazione della finestra di temperatura, integrazione multipla
Altri dispositivi
Interfaccia esterna standard USB ((TIPO-C)
Interfaccia di comunicazione USB
Interfaccia video digitale USB2.0
Tensione di alimentazione 5V±0.5
Consumo tipico di energia 0.6W
Lenti ottiche
Lunghezza di messa a fuoco 4 mm
Tipo di lente Fuso fisso atermico
F/# 1
FOV ((H×V) 69.2°×55.4°
Meccanica
Dimensione (compresa la lente) 21 mm × 21 mm × 31,5 mm (compresa la lente da 4 mm)
Peso (compresa la lente) 25 g±2 (compresa la lente da 4 mm)
Adattabilità all'ambiente
Temperatura di funzionamento -10°C~+50°C
Temperatura di conservazione -45°C~+85°C
Umidità 5% ~ 95%, non condensante
Vibrazione 5.35 grammi, Vibrazione casuale, 3-asse
Impatto Mezza onda seno, 40 g/11 ms, direzione di impatto, 3 assi, 6 direzioni
DSE Scarica di contatto di 6 kV; scarica d'aria di 8 kV
Certificazione
Certificazione ambientale RoHS2.0/REACH
Applicazioni industriali

Il modulo termico iHA608W dovrebbe essere ampiamente utilizzato nei settori dello screening delle malattie, della fisioterapia della medicina tradizionale cinese, del controllo della salute, della riabilitazione, ecc.al presente e al futuro.

Medical thermal imaging infrared camera core product image
Capacità di produzione
Tecnologie di rilevamento infrarossi interne
  • Detettori a infrarossi non raffreddati per VOx da 8 pollici da 0,11 μm
  • Detettori ad infrarossi raffreddati MCT da 8 pollici da 0,5 μm
  • Detettori a infrarossi raffreddati T2SL da 8 pollici da 0,5 μm
Capacità di produzione e vantaggi
  • 6 milioni di rivelatori infrarossi auto-sviluppati all'anno
  • 30Impianto di fabbricazione di semiconduttori di 1000 m2
  • 20,000 m2 di superficie delle sale pulite
Domande frequenti
1Come funziona il microbolometro a piano focale non raffreddato?
Utilizzando il principio dell'effetto termico radiante infrarosso, il rilevatore infrarosso non raffreddato converte l'energia delle radiazioni infrarosse in energia termica con materiale di assorbimento infrarosso,in modo che la temperatura del materiale sensibile aumentiAllora... a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2Qual e' il vantaggio di un rilevatore infrarosso non raffreddato?
Il rilevatore di piano focale a infrarossi non raffreddato non ha bisogno di un dispositivo di assemblaggio integrato del raffreddatore Dewar (IDCA) e può funzionare a temperatura ambiente.piccole dimensioniAnche se la sensibilità del rilevatore di piano focale infrarosso non raffreddato non è buona quanto quella dei rilevatori infrarossi raffreddati, dopo anni di sviluppo,il suo rendimento dei costi è stato ovviamente migliore del rivelatore raffreddato, che ha un'applicazione più ampia.
