Modulo di telecamera a infrarossi a picco di pixel 8μm, senza radiazioni, per l'imaging termico medico
| Luogo di origine | Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | RoHS2.0; Reach |
| Numero di modello | iHA608W |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Risoluzione | 640x512 | Consumo energetico | 0.6W |
|---|---|---|---|
| Gamma spettrale | 8~14μm | Passo pixel | 8μm |
| NET tipico | ≤30mK | Frequenza fotogrammi | 25Hz |
| Evidenziare | Modulo infrarosso libero della macchina fotografica di radiazione,Modulo infrarosso medico 384x288 della macchina fotografica,Modulo termico medico della macchina fotografica di immagine |
||
Descrizione di prodotto
Modulo di telecamera a infrarossi 640×512/8μm privo di radiazioni per lo screening di immagini termiche mediche

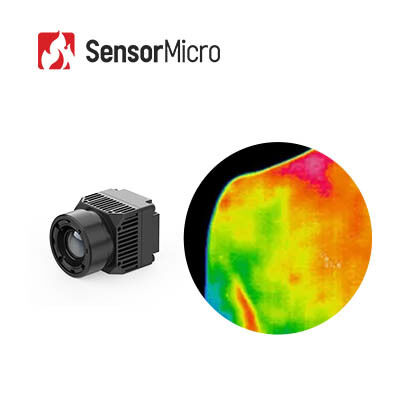

Visualizzazione del prodotto
Il nucleo della fotocamera a infrarossi non raffreddato iHA608W è una soluzione professionale di imaging termico che integra un rivelatore ad infrarossi 8 μm ad alta risoluzione 640×512concentrandosi sulla misurazione intelligente della temperatura senza contatto. Con una capacità di rilevamento della temperatura accurata ± 0,5°C e una tecnologia di imaging medico ottimizzata, fornisce immagini termiche chiare e dati di temperatura stabili.design leggero, e ricche risorse di interfaccia, questo modulo supporta una rapida integrazione delle apparecchiature e lo sviluppo secondario.dispositivi di rilevamento sanitario domestici, e sistemi di monitoraggio della temperatura di allevamento.
Caratteristiche principali
- Misurazioni precise, immagini termiche dettagliate
- Disegnati appositamente per la misurazione della temperatura corporea senza contatto con una precisione fino a ± 0,5 °C
- Lenti ottiche di livello medico e algoritmi di elaborazione di immagini mediche dedicati forniscono immagini chiare
- Progettazione compatta, integrazione leggera
- Alimentato da un rivelatore ad infrarossi 8μm ApexCore con piccolo passo di pixel per un fattore di forma compatto
- Dimensioni di 21×21×31,5 mm e peso di 25±2 g, ideali per l'integrazione in dispositivi compatti
- Integrazione rapida, sviluppo facile
- Interfacce standardizzate di tipo C + USB 2.0 per un'integrazione semplificata del sistema
- Fornisce Windows, Android e Linux SDK per abbassare le barriere allo sviluppo
Specificativi del prodotto
| Modello | iHA608W |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640×512 |
| Dimensione dei pixel | 8 μm |
| Risposta spettrale | 8 μm ~ 14 μm |
| NETD tipica | ≤ 30mK |
| Trattamento delle immagini | |
| Tasso di fotogramma digitale | 25 Hz |
| Tempo di avvio | ≤ 6 s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo immagine | NUC/3DNR/DNS/DRC/EE |
| Visualizzazione dell'immagine | Colori medici/pseudo |
| Software per PC | Modulo di controllo e video display |
| Misurazione della temperatura | |
| Temperatura di funzionamento | 10°C~+50°C |
| Intervallo di misurazione della temperatura | 32°C~+42°C |
| Accuratezza della misurazione della temperatura | ≤ ± 0,5°C (dopo 2 minuti di riscaldamento, ambiente 23±3°C, obiettivo 32-42°C) |
| Distanza di misura | 0.5m-5m; supporta la misurazione della temperatura a più distanze tramite SDK |
| SDK | Supporto SDK Windows/Android/Linux, realizzazione di analisi del flusso video, controllo modulo, misurazione della temperatura dell'array completa, immagini di temperatura, impostazione della finestra di temperatura, integrazione multipla |
| Altri dispositivi | |
| Interfaccia esterna standard | USB ((TIPO-C) |
| Interfaccia di comunicazione | USB |
| Interfaccia video digitale | USB2.0 |
| Tensione di alimentazione | 5V±0.5 |
| Consumo tipico di energia | 0.6W |
| Lenti ottiche | |
| Lunghezza di messa a fuoco | 4 mm |
| Tipo di lente | Fuso fisso atermico |
| F/# | 1 |
| FOV ((H×V) | 69.2°×55.4° |
| Meccanica | |
| Dimensione (compresa la lente) | 21 mm × 21 mm × 31,5 mm (compresa la lente da 4 mm) |
| Peso (compresa la lente) | 25 g±2 (compresa la lente da 4 mm) |
| Adattabilità all'ambiente | |
| Temperatura di funzionamento | -10°C~+50°C |
| Temperatura di conservazione | -45°C~+85°C |
| Umidità | 5% ~ 95%, non condensante |
| Vibrazione | 5.35 grammi, Vibrazione casuale, 3-asse |
| Impatto | Mezza onda seno, 40 g/11 ms, direzione di impatto, 3 assi, 6 direzioni |
| DSE | Scarica di contatto di 6 kV; scarica d'aria di 8 kV |
| Certificazione | |
| Certificazione ambientale | RoHS2.0/REACH |
Applicazioni industriali
Il modulo termico iHA608W dovrebbe essere ampiamente utilizzato nei settori dello screening delle malattie, della fisioterapia della medicina tradizionale cinese, del controllo della salute, della riabilitazione,e applicazioni mediche correlate.
I nostri vantaggi
Tecnologie di rilevamento infrarossi interne
- Detettori a infrarossi non raffreddati per VOx da 8 pollici da 0,11 μm
- Detettori ad infrarossi raffreddati MCT da 8 pollici da 0,5 μm
- Detettori a infrarossi raffreddati T2SL da 8 pollici da 0,5 μm
Capacità di produzione e vantaggi
- 6 milioni di rivelatori infrarossi auto-sviluppati all'anno
- 30Impianto di fabbricazione di semiconduttori di 1000 m2
- 20,000 m2 di superficie delle sale pulite
Domande frequenti
1Cos'è la sensibilità termica?
La sensibilità termica, denominata anche NETD (Noise Equivalent Temperature Difference), è un parametro chiave per la valutazione delle telecamere termoimaging a onde medie (MWIR) e a onde lunghe (LWIR).È direttamente correlato alla lucidità misurata dal termomodelloÈ un valore numerico che rappresenta il rapporto segnale-rumore della differenza di temperatura e viene misurato in milliKelvin (mK).maggiore è la sensibilità e più chiara è l'immagine.
2Quali sono le applicazioni dell'imaging termico?
La misurazione della temperatura e l'imaging in qualsiasi tempo sono due funzioni di base della tecnologia di imaging termico a infrarossi.I prodotti sviluppati sulla base di queste due tecnologie sono ampiamente utilizzati nella sicurezza e nel monitoraggio, ispezione industriale, lotta contro gli incendi, manutenzione predittiva, ADAS, prevenzione delle epidemie, AIoT e varie altre applicazioni.
