Sensore di imaging termico raffreddato RS058 LS734 MWIR per il rilevamento di perdite di alcani
Contattimi gratis campioni e buoni.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Se avete di preoccupazione, forniamo la guida in linea di 24 ore.
xDettagli
| Funzione | Rilevazione di fuga di gas | Dispositivo di raffreddamento di Cryo | RS058/RS058I/LS734 |
|---|---|---|---|
| Risoluzione del rivelatore | 320x256 | Dimensione del pixel | 30μm |
| NETD | ≤15mK | Ampiezza dello spettro | 3.2±0.1~3.5±0.1μm |
| Evidenziare | Sensore di imaging termico raffreddato RS058,sensore MWIR di rilevamento perdite di alcani |
||
Descrizione di prodotto

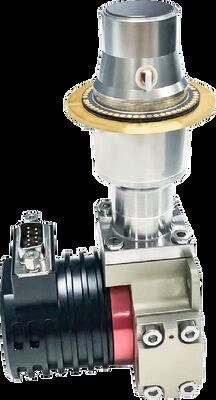

sensore di immagine termica raffreddato 320x256 30μM MWIR per la visualizzazione delle perdite di gas
Descrizione del prodotto
Il rivelatore a infrarossi raffreddato C330M-G è stato sviluppato appositamente per il rilevamento di perdite di gas VOC con la funzione di convertire la radiazione infrarossa del bersaglio con lunghezza d'onda di 3,2 ~ 3,5 μm in segnale elettrico.La sua interfaccia meccanica esterna, l'interfaccia ottica e l'interfaccia elettronica sono comunemente utilizzate e possono essere ampliate.C330M-G può essere ampiamente utilizzato nel monitoraggio dell'ambiente atmosferico e nel rilevamento di perdite di gas, scarico di inquinanti, rilevamento di gas chimici negli impianti petrolchimici e nelle raffinerie.
Caratteristiche principali
Imaging di gas ottici
• Rilevamento senza contatto a lungo raggio
• Rilevamento fughe di gas ad alta efficienza, sicurezza e ampia gamma
Alta sensibilità
• Rivelatore a infrarossi raffreddati ad alta sensibilità, abbastanza efficiente nell'applicazione di basse concentrazioni di gas e flusso di gas lento
• Un efficace rilevamento delle perdite include alcani, alcheni, alcoli, benzeni, chetoni e altri gas
Progettato per i requisiti degli utenti
• Supporta l'alimentazione a 12V per la certificazione antideflagrante
• Vari criorefrigeratori disponibili per leggerezza, bassa potenza, lunga durata e alta affidabilità
• Intervallo spettrale personalizzabile: 3μm~5μm MWIR (per più tipi di rilevamento di gas: CO, CO2 ecc.)
specifiche del prodotto
| Modello | C330M-G | ||
| Materiale sensibile | HgCdTe/MCT | ||
| Risoluzione | 320×256 | ||
| Dimensione pixel | 30 micron | ||
| Gamma spettrale | 3,2μm±0,1μm～3,5μm±0,1μm (intervallo personalizzabile: 3μm~5μm) | ||
| Modalità di lavoro | Istantanea;Modalità di integrazione ITR;Modalità Windows;Anti-fioritura | ||
| Capacità di carica | 36Me-/12Me- | ||
| Gamma dinamica | ≥80dB | ||
| Numero di output | 1 o 4;Fino a 6,6 MHz/per uscita | ||
| Tipico NETD | 10 mK (F1.5) | ||
| Tasso di pixel effettivo | ≥99,5% | ||
| Risposta Non uniformità | ≤8% | ||
| Criorefrigeratore | RS058 | RS058I | LS734 |
| Tipo di dispositivo di raffreddamento | Raffreddatore Stirling rotativo integrale | Raffreddatore Stirling rotativo integrale | Raffreddatore Stirling rotativo lineare |
| Consumo di energia stabile | ≤7W | ≤7W | ≤10 W |
| MassimoConsumo di energia | ≤15W | ≤15W | ≤45W |
| Alimentazione elettrica | 24 V CC | 12 V CC | 24 V CC |
| Tempo di raffreddamento | ≤6min30s | ≤7min | ≤5min |
| Dimensioni (mm) | 142x58,5x71 | 142×58,5×71 | Compressore Φ46×122 Dewar Φ40×114 |
| Il peso | ≤600 g | ≤600 g | ≤1,2 kg |
| Temperatura di lavoro | -45°C ~ +71°C | ||
Applicazioni industriali
Il rilevatore di immagini termiche MWIR raffreddato con rilevamento di perdite di gas C330M-G viene utilizzato per i clienti che hanno una forte capacità di sviluppo.Integrando questo sensore termico raffreddato, i COV (composti organici volatili) invisibili possono essere rilevati e visualizzati in modo da evitare ulteriori danni.Questi gas includono come: metano, etano, propano, butano, pentano, esano, eptano, ottano, etilene, propilene, isoprene, metanolo, etanolo, butanone, benzene, toluene, xilene, etilbenzene ecc.
Mostre
Domande frequenti
1.In quali settori vengono utilizzati i rivelatori a infrarossi con array sul piano focale?
Il rilevatore del piano focale a infrarossi è il componente principale del sistema di imaging termico ed è la chiave per rilevare, identificare e analizzare le informazioni a infrarossi degli oggetti.Ha una vasta gamma di applicazioni nei settori del traffico, dell'ispezione, del monitoraggio della sicurezza, della meteorologia, della medicina e di altri settori.
2. Quali sono le caratteristiche del rilevatore del piano focale a infrarossi raffreddato e non raffreddato?
I rilevatori del piano focale a infrarossi possono essere suddivisi in rilevatore del piano focale a infrarossi raffreddato e rilevatore del piano focale a infrarossi non raffreddato.Il rivelatore a infrarossi raffreddato funziona in un ambiente sottovuoto a bassa temperatura con elevata sensibilità e può distinguere differenze di temperatura più sottili, mentre il rivelatore sul piano focale a infrarossi non raffreddato non necessita di un ambiente criogenico e può funzionare a temperatura ambiente.
