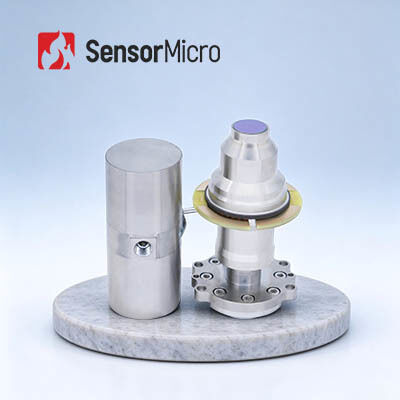

Rivelatore a infrarossi compatto MWIR raffreddato da 1280x1024 7,5 µm per sistemi di rivelatori a infrarossi HOT ad alta risoluzione

  • 1280x1024 7.5μm Compact MWIR Cooled Infrared Detector for High-Resolution HOT Infrared Detector Systems
Luogo di origine Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C1207H
Quantità di ordine minimo 1 pezzo
Prezzo Negoziabile
Termini di pagamento T/T
Dettagli
Risoluzione 1280x1024 Passo pixel 7,5μm
Consumo energetico stabile ≤3W Alta sensibilità NET 25mK
Gamma spettrale 3,7~4,8μm (MW); 7.7~9.5 (OL) Peso (g) ≤235 g
Evidenziare

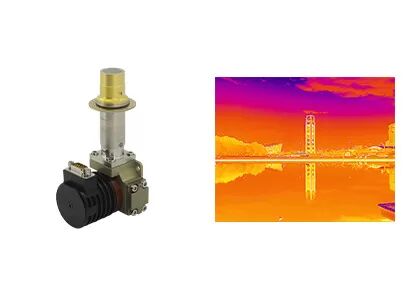

Rilevatore a infrarossi EO IR Systems LWIR

,

rilevatore a infrarossi raffreddato C615S LWIR

,

rilevatori a infrarossi con risoluzione 640x512
Lasciate un messaggio
Descrizione di prodotto
Descrizione del prodotto

Il rivelatore a infrarossi raffreddato a caldo C1207H dispone di una matrice di piano focale da 1280×1024 megapixel e di un passo di pixel leader del settore di 7,5 μm.Fornisce quattro volte il volume di pixel dei rivelatori convenzionali 640×512 attraverso la stessa area bersaglioL'immagine ad alta risoluzione è confezionata in una forma compatta, sfruttando la tecnologia di cryocooler lineare all'avanguardia.il rilevatore esegue il suo piano focale a 150K mantenendo una qualità di immagine costanteLe sue notevoli caratteristiche SWaP lo posizionano come un rilevatore a infrarossi ideale per missioni che richiedono un robusto rilevamento a lungo raggio e un riconoscimento dei dettagli ad alta fedeltà.

Caratteristiche principali
Risoluzione megapixel, dimensioni pixel ultra-piccole
  • Immagini ad alta definizione da 1280×1024 megapixel per un ampio campo visivo
  • La dimensione dei pixel ultra-piccola di 7,5 μm offre un'elevata risoluzione spaziale e una gamma di rilevamento estesa
Disegno compatto risparmia spazio
  • Più piccolo e più leggero
  • Consumo di energia costante inferiore a 3 W
Funzionamento affidabile e stabile
  • MTTF fino a 20.000 ore
Specificativi del prodotto
Modello C1207H Detettore a infrarossi raffreddato MWIR caldo
Materiale sensibile T2SL
Risoluzione 1280×1024
Dimensione dei pixel 7.5 μm
Risposta spettrale 30,7 μm±0,2 μm 4,8 μm±0,2 μm
NETD tipica 25mK
Max. Framerate 50 Hz
Tasso di visualizzazione effettivo ≥ 99,5%
Non-uniformità di risposta ≤ 8%
Temperatura di funzionamento -45°C~+71°C
Cryocooler LS711H
Tempo di raffreddamento (23°C) ≤ 3 minuti
Consumo massimo di energia (71°C) ≤ 12 W
Consumo di energia costante (23°C) ≤ 3W
Dimensione (mm) Cryocooler: φ26×55.8
Dewar: 33 × 37.5 × 70
Peso (g) ≤ 235
Applicazioni industriali

Il rivelatore a infrarossi raffreddato MWIR C1207H è ampiamente utilizzato in molti settori come NDT, monitoraggio ambientale, sorveglianza a lungo raggio, ricerca scientifica e altro ancora.

Servizio personalizzato
  • Personalizzazione del prodotto:Aggiustare le configurazioni e adattare gli algoritmi per soddisfare i requisiti specifici del settore.
  • Supporto tecnico e formazione in loco:Fornire ai clienti principali una formazione pratica in materia di installazione e di funzionamento del sistema.
  • Innovazione comune per nuovi prodotti e mercati:Collaborare con i clienti per co-sviluppare soluzioni di applicazione infrarossi innovative.
Domande frequenti
1Vantaggi dell' imaging ottico a gas
  • Risparmio di tempo ed efficienza:Supporta il rilevamento su larga scala in tempo reale, la localizzazione rapida delle perdite e non è necessario interrompere la produzione.
  • Rilevazione a lungo raggio:Lontano da aree pericolose e complesse, senza contatto, senza test distruttivi, senza ulteriori fonti di radiazioni.
  • Facile da analizzare:Immagini intuitive, memorizzazione istantanea, analisi conveniente.
  • Ispezione multifunzione:È possibile rilevare una varietà di gas, con un'eccellente funzione di misurazione remota della temperatura.
2Principio di funzionamento dell'imaging ottico a gas

L'imaging ottico dei gas è una sorta di tecnologia a infrarossi in grado di vedere i gas industriali invisibili.

Dopo aver assorbito radiazioni infrarosse a lunghezze d'onda specifiche, si verificherà una differenza di radiazione infrarossa tra il gas e lo sfondo.

Il rivelatore a infrarossi per il rilevamento di perdite di gas con filtro a banda stretta integrato riceve solo la banda a infrarossi vicino al picco di assorbimento a infrarossi del gas,e può convertire il gas in immagini a infrarossi visibili attraverso la differenza di radiazione tra il gas e lo sfondo.
