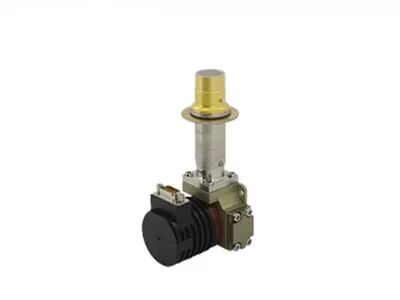

Rilevatore a infrarossi LWIR raffreddato integrato nei sistemi EO-IR 640x512 15μM
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | C615S LWIR |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C, T/T |
Dettagli
| Risoluzione | 640x512 | Passo pixel | 15μm |
|---|---|---|---|
| Consumo energetico stabile | ＜8W | Elevata sensibilità | NETD≤25mK |
| Gamma spettrale | 3,7~4,8μm (MW); 7.7~9.5 (OL) | Misurare | 142x58,5x71 mm |
| Evidenziare | Rilevatore a infrarossi LWIR integrato,rilevatore LWIR raffreddato 640x512,rilevatore a infrarossi LWIR raffreddato 15uM |
||
Descrizione di prodotto
T2SL 640x512 / 15μm Detettore a infrarossi raffreddato LWIR con assemblaggio di raffreddatore Dewar integrato
Descrizione del prodotto
L'assemblaggio di raffreddamento dewar integrato C615S LWIR è uno dei rivelatori a infrarossi raffreddati T2SL sviluppati da SensorMicro.Dispositivi per il controllo delle emissioni, progettato per bande d'onda ad infrarossi a onde lunghe (LWIR) ad alte prestazioni da 7,7 a 9,5 μm.
Con una risoluzione di 640x512 e un picco di pixel ridotto a 15μm, l'assemblaggio di raffreddamento dewar integrato C615S LWIR offre un'immagine chiara e prestazioni superiori.elevata efficienza quantistica, alta frequenza di fotogramma, alta sensibilità, basso rumore, migliore non uniformità, ecc.
In qualità di rilevatore LWIR, presenta elevate prestazioni in condizioni di clima di sabbia o polvere e non sarà influenzato dal lampeggiamento della luce solare o da fiamme ad alta temperatura.
Caratteristiche principali
- Risoluzione: 640x512
- Pixel Pitch: 15 μm
- Alta sensibilità
- Un buon effetto immaginario
- Basso rumore.
- Prestazioni stabili
- Eccellente non-uniformità
Specificativi del prodotto
| Modello | C615S LWIR |
| Materiale | T2SL |
| Risoluzione | 640x512 |
| Pitch dei pixel | 15um |
| Intervallo spettrale | 70,7 μm 9,5 μm LW |
| Modalità di funzionamento | Snapshot; ITR & Interlace Binning Integration Mode; Windows Mode; Anti-fioritura |
| Capacità di carica | ITR: 12.22Me-/6.67Me- Interlace Binning: 24.44Me-/13.33Me- |
| Intervallo dinamico | ITR: ≥ 76dB Interlace Binding: ≥ 77dB |
| Canale di uscita | 4■ Fino a 22,5 Mpixel/s per Output |
| NETD | ≤ 30mK ((F2 ITR) ≤ 25mK ((F2 Interlace Binding) |
| Tasso di visualizzazione effettivo | ≥ 99,5% |
| Non-uniformità di risposta | ≤ 8% |
| Tipo di raffreddatore | RS058 |
| Consumo di energia costante | < 8W |
| Consumo massimo di energia | < 17W |
| Fornitore di energia | 24 V di corrente continua |
| Tempo di raffreddamento | < 5 min30s |
| Peso | ≤ 600 g |
| Dimensione (mm) | 148x58.5x71 |
| Temperatura di funzionamento | -45°C ~ +71°C |
Applicazioni industriali
Il rilevatore IR raffreddato LWIR C615S è ampiamente utilizzato in molti settori come il sistema di monitoraggio remoto, il sistema di miglioramento della visione in volo, il carico utile multi-sensore ecc.
Servizio standardizzato
Documentazione completa: manuali del prodotto, guide di installazione e riferimenti di selezione.
Assistenza allo sviluppo e ai test: test integrati di campioni, valutazione delle prestazioni e verifica dei parametri semplificati.
Advanced Developer Toolkit: SDK, API, algoritmi e strumenti di debug per integrazione profonda.
Supporto tecnico remoto: supporto 24 ore su 24, 7 giorni su 7, risposta rapida e risoluzione tempestiva di problemi critici.
Garanzia: parti originali e rigoroso rispetto dei processi per ripristinare prestazioni ottimali.
Domande frequenti
1. Vantaggi dell'imaging ottico a gas
Risparmio di tempo ed efficienza: supporto al rilevamento su larga scala in tempo reale, localizzazione rapida delle perdite, non è necessario interrompere la produzione.
Detezione a lunga distanza: lontano da aree pericolose e complesse, prova non distruttiva senza contatto, senza fonte di radiazione aggiuntiva
Facile da analizzare: visualizzazione intuitiva, memorizzazione istantanea, analisi conveniente
Ispezione multifunzione: è possibile rilevare una varietà di gas, con eccellente funzione di misurazione remota della temperatura
2.Principio di funzionamento dell'imaging ottico a gas
L'imaging ottico dei gas è una sorta di tecnologia a infrarossi che potrebbe vedere i gas industriali invisibili.
Dopo aver assorbito radiazioni infrarosse a lunghezze d'onda specifiche, la differenza di radiazione infrarossa causerà tra il gas e lo sfondo.
Il rivelatore a infrarossi per il rilevamento di perdite di gas con filtro a banda stretta integrato riceve solo la banda a infrarossi vicino al picco di assorbimento a infrarossi del gas,e può convertire il gas in immagini infrarosse visibili attraverso la differenza di radiazione tra il gas e il fondo.
