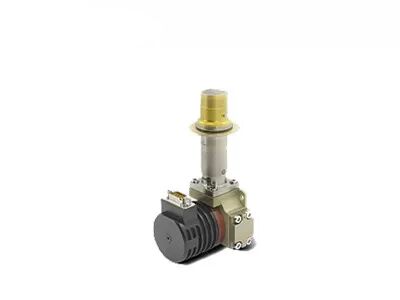

Rivelatore infrarosso raffreddato criogenicamente di MWIR 15μM 640x512 per il multi carico utile del sensore

  • MWIR Cryogenically Cooled Infrared Detector 15μM 640x512 for Multi Sensor Payload
Luogo di origine Wuhan, provincia di Hubei, Cina
Marca SensorMicro
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C615M MWIR
Quantità di ordine minimo 1 pezzo
Prezzo negotiable
Termini di pagamento L/C, T/T
Dettagli
Risoluzione 640x512/12um NET ≤17mK (F2); ≤18mK (F4)
Gamma spettrale 8~14μm 3,7~4,8μm MW Temperatura di funzionamento -45℃~+71℃
Evidenziare

Rilevatore a infrarossi raffreddato criogenicamente MWIR

,

640x512 Rilevatore a infrarossi raffreddato MWIR

,

rilevatori a infrarossi raffreddati 640x512
Lasciate un messaggio
Descrizione di prodotto

Rivelatore a infrarossi MWIR raffreddato da 15μM 640x512 per sistema di monitoraggio remoto

Descrizione del prodotto


Essendo uno dei rivelatori a infrarossi raffreddati HgCdTe/MCT sviluppati da SensorMicro. C615M è un rivelatore a infrarossi a onde medie con tecnologia MCT, risoluzione 640×512, dimensione pixel di 15μm, in grado di presentare immagini nitide. Dotato di interfacce standard del settore e criocooler RS058/RS046/LS734, C615M è progettato per soddisfare le varie esigenze dei clienti in termini di leggerezza, basso consumo energetico, lunga durata e alta affidabilità. È dotato delle specifiche più diffuse 640x512/15μm per quasi tutte le possibili applicazioni come sistemi di sorveglianza a lungo raggio, termocamere portatili, telecamere per il rilevamento delle perdite di gas, ecc.


Il C615M RS058 è intercambiabile con la maggior parte dei prodotti mainstream simili a Scorpio se configurato con un refrigeratore Stirling integrato RS058. Il design del dewar, le dimensioni del refrigeratore e l'interfaccia meccanica/elettrica sono quasi identici, in modo che gli integratori di telecamere debbano solo rimuovere la loro vecchia controparte difettosa e collegare facilmente il nostro C615M RS058 intercambiabile per un'ulteriore configurazione interna.


Può essere ampiamente utilizzato in molte applicazioni di fascia alta, come Sistemi di ricognizione portatili, sistemi di monitoraggio remoto, sistemi di ricerca e tracciamento, sistemi di visione di volo migliorati, payload elettro-ottici, ecc.


 Caratteristiche principali


Immagini nitide e chiare
• Buona uniformità, velocità pixel effettiva＞99,5%
• Elevata sensibilità termica


Fornitura continua garantita
• Interfaccia standard intercambiabile
• Produzione di massa, buona consistenza


Progettato per applicazioni specifiche
• La lunghezza d'onda può essere personalizzata
• Il numero F può essere personalizzato
• La superficie di montaggio può essere personalizzata
• Sono disponibili più criocooler


Specifiche del prodotto


Modello C615M MW
Materiale MCT
Risoluzione 640x512
Pixel Pitch 15μm
Gamma spettrale 3,7μm～4,8μm MW
Modalità di funzionamento Snapshot, modalità di integrazione ITR/IWR; Modalità Windows; Anti-fioritura
Capacità di carica 9,1Me-/6,5Me-(ITR)
7,8Me-/5,2Me-(IWR)
Gamma dinamica ≥75dB
Numero di uscite 4; Fino a 10 Mpixel/s per uscita
NETD F2: ≤17mK
F4: ≤18mK
Velocità pixel effettiva ≥99,5%
Non uniformità della risposta ≤8%
Tipo di criocooler RS058/RS046
Consumo energetico costante ≤6W@RS058
≤5W@RS046
Consumo energetico massimo ≤12W @ RS058
≤11W @ RS046
Alimentazione RS058: 24V CC
RS046: 32V CC
Tempo di raffreddamento ≤6min @ RS058
≤5min30s @ RS046
Peso ≤600g @ RS058
≤350g @ RS046
Dimensioni (mm) RS046: 122x46,3x82
RS058: 147x58,5x71
Temperatura di esercizio -45°C ~ +71°C


Applicazioni industriali


Il rivelatore a infrarossi raffreddato criogenicamente C615M MWIR è ampiamente utilizzato in molte aree come il sistema di monitoraggio remoto, il sistema di miglioramento della visione di volo, il payload multi-sensore, ecc.

Rivelatore infrarosso raffreddato criogenicamente di MWIR 15μM 640x512 per il multi carico utile del sensore 0


La nostra linea di prodotti



Tecnologie di rivelatori a infrarossi interni

Rivelatori a infrarossi non raffreddati VOx da 8 pollici 0,11μm

Rivelatori a infrarossi raffreddati MCT da 8 pollici 0,5μm

Rivelatori a infrarossi raffreddati T2SL da 8 pollici 0,5μm



Capacità di produzione e vantaggi

6 milioni di rivelatori a infrarossi auto-sviluppati all'anno

Struttura di fabbricazione di semiconduttori di 30.000 m²

Area di camera bianca di 20.000 m²


Informazioni su SensorMicro


SensorMicro è il produttore e fornitore di servizi di rivelatori a infrarossi leader a livello mondiale. È disposto a fornire ai clienti di tutto il mondo rivelatori di imaging termico raffreddati e non raffreddati ad alte prestazioni e a condividere la sua esperienza applicativa professionale.


Domande frequenti


1. Vantaggi dell'imaging ottico del gas

Risparmio di tempo ed efficienza: supporta il rilevamento in tempo reale su larga scala, la rapida individuazione delle perdite, senza la necessità di interrompere la produzione.
Rilevamento a lungo raggio: lontano da aree pericolose e complesse, test non distruttivi senza contatto, senza fonte di radiazioni aggiuntiva
Facile da analizzare: imaging intuitivo, archiviazione istantanea, analisi conveniente
Ispezione multifunzione: è possibile rilevare una varietà di gas, con un'eccellente funzione di misurazione della temperatura a distanza

2．Principio di funzionamento dell'imaging ottico del gas

L'imaging ottico del gas è un tipo di tecnologia a infrarossi che può vedere i gas industriali invisibili.

Dopo aver assorbito le radiazioni infrarosse a specifiche lunghezze d'onda, la differenza di radiazione infrarossa causerà tra il gas e lo sfondo.

Il rivelatore a infrarossi per il rilevamento delle perdite di gas con filtro a banda stretta integrato riceve solo la banda infrarossa vicino al picco di assorbimento infrarosso del gas e può convertire il gas in immagini infrarosse visibili attraverso la differenza di radiazione tra il gas e lo sfondo.
