rivelatore infrarosso di 15μM 640x512 MWIR raffreddato per il sistema di controllo a distanza
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | C615M MWIR |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | negotiable |
| Termini di pagamento | L/C, T/T |
Dettagli
| Risoluzione | 640x512/12um | NET | ≤17mK (F2); ≤18mK (F4) |
|---|---|---|---|
| Gamma spettrale 8~14μm | 3,7~4,8μm MW | Temperatura di funzionamento | -45℃~+71℃ |
| Evidenziare | Rilevatore a infrarossi 640x512 raffreddato,rilevatore a infrarossi 15uM raffreddato,rilevatore a infrarossi MWIR con monitoraggio remoto |
||
Descrizione di prodotto

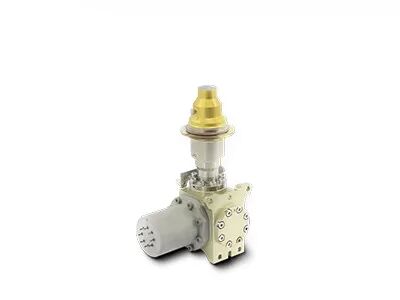

Rivelatore a infrarossi MWIR da 15μm 640x512 raffreddato per sistema di monitoraggio remoto
Descrizione del prodotto
C615M MWIR è uno dei rivelatori a infrarossi raffreddati HgCdTe/MCT sviluppati da SensorMicro. È dotato delle specifiche più diffuse 640x512/15μm per quasi tutte le possibili applicazioni come sistemi di sorveglianza a lungo raggio, termocamere portatili, telecamere per il rilevamento di perdite di gas, ecc.
Il C615M RS058 è intercambiabile con la maggior parte dei prodotti principali come Scorpio se configurato con il raffreddatore Stirling integrato RS058. Il design del dewar, le dimensioni del raffreddatore e l'interfaccia meccanica/elettrica sono quasi identici, in modo che gli integratori di telecamere debbano solo rimuovere la loro vecchia controparte difettosa e collegare facilmente il nostro C615M RS058 intercambiabile per un'ulteriore configurazione interna.
Caratteristiche principali
- Risoluzione: 640x512
- Dimensione pixel: 15μm
- Alta sensibilità
- Design compatto
- Leggero
- Basso consumo energetico
Specifiche del prodotto
| Modello | C615M MW |
| Materiale | MCT |
| Risoluzione | 640x512 |
| Dimensione pixel | 15μm |
| Gamma spettrale | 3,7μm～4,8μm MW |
| Modalità di funzionamento | Snapshot, modalità di integrazione ITR/IWR; Modalità Windows; Anti-blooming |
| Capacità di carica | 9,1Me-/6,5Me-(ITR) 7,8Me-/5,2Me-(IWR) |
| Gamma dinamica | ≥75dB |
| Numero di uscite | 4; Fino a 10Mpixel/s per uscita |
| NETD | F2: ≤17mK F4: ≤18mK |
| Tasso di pixel effettivo | ≥99,5% |
| Non uniformità della risposta | ≤8% |
| Tipo di criocooler | RS058/RS046 |
| Consumo energetico costante | ≤6W@RS058 ≤5W@RS046 |
| Consumo energetico massimo | ≤12W @ RS058 ≤11W @ RS046 |
| Alimentazione | RS058: 24V CC RS046: 32V CC |
| Tempo di raffreddamento | ≤6min @ RS058 ≤5min30s @ RS046 |
| Peso | ≤600g @ RS058 ≤350g @ RS046 |
| Dimensioni (mm) | RS046: 122x46,3x82 RS058: 147x58,5x71 |
| Temperatura di esercizio | -45°C ~ +71°C |
Applicazioni industriali
Il rivelatore a infrarossi criogenicamente raffreddato C615M MWIR è ampiamente utilizzato in molte aree come il sistema di monitoraggio remoto, il sistema di miglioramento della visione di volo, il payload multi-sensore, ecc.
Rivelatori a infrarossi raffreddati e non raffreddati
Portafoglio prodotti diversificato
Profonda competenza tecnica
La rigorosa convalida dell'affidabilità garantisce la garanzia di qualità
Concentrato sull'innovazione e l'implementazione pratica nel rilevamento a infrarossi
Supporto tecnico professionale e servizi di sviluppo congiunto
Domande frequenti
1. Vantaggi dell'imaging ottico dei gas
Risparmio di tempo ed efficienza: supporta il rilevamento su larga scala in tempo reale, la rapida individuazione delle perdite, senza la necessità di interrompere la produzione.
Rilevamento a lungo raggio: lontano da aree pericolose e complesse, test non distruttivi senza contatto, senza fonte di radiazioni aggiuntiva
Facile da analizzare: imaging intuitivo, archiviazione istantanea, analisi conveniente
Ispezione multifunzione: è possibile rilevare una varietà di gas, con un'eccellente funzione di misurazione della temperatura a distanza
2．Principio di funzionamento dell'imaging ottico dei gas
L'imaging ottico dei gas è un tipo di tecnologia a infrarossi che può vedere i gas industriali invisibili.
Dopo aver assorbito le radiazioni infrarosse a specifiche lunghezze d'onda, la differenza di radiazione infrarossa causerà tra il gas e lo sfondo.
Il rivelatore a infrarossi per il rilevamento delle perdite di gas con filtro a banda stretta integrato riceve solo la banda infrarossa vicino al picco di assorbimento infrarosso del gas e può convertire il gas in immagini infrarosse visibili attraverso la differenza di radiazione tra il gas e lo sfondo.
