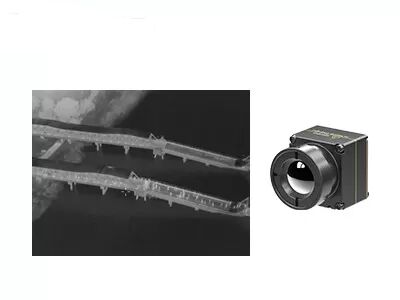

Core di telecamera a infrarossi non raffreddata leggero con risoluzione 640×512 e gamma spettrale da 8 a 14 μm
| Luogo di origine | Wuhan, provincia di Hubei, Cina |
|---|---|
| Marca | SensorMicro |
| Certificazione | ISO9001:2015; RoHS; Reach |
| Numero di modello | iTL608 |
| Quantità di ordine minimo | 1 pezzo |
| Prezzo | Negoziabile |
| Termini di pagamento | T/T |
Dettagli
| Gamma spettrale | 8~14μm | Risoluzione | 640x512 |
|---|---|---|---|
| Consumo energetico | 0,4 W | NET tipico | ≤30mK |
| Passo pixel | 12μm | Frequenza fotogrammi | 30/50 Hz |
| Evidenziare | Il centro infrarosso 8um della macchina fotografica,Il centro infrarosso non raffreddato leggero della macchina fotografica,Il centro della macchina fotografica dei carichi utili del UAV |
||
Descrizione di prodotto
Nucleo leggero per fotocamera a infrarossi non raffreddato 8~14μm con rilevatore a infrarossi WLP 640*512/8μm
Nucleo della fotocamera a infrarossi non raffreddato leggero 8~14 μm con rilevatore a infrarossi WLP 640*512/8μm
Fornendo una precisione di livello da laboratorio per l'imaging termico civile e industriale, il nucleo della termocamera iTL608 integra l'avanzata tecnologia di rilevamento a infrarossi non raffreddata VOx per consentire il rilevamento della temperatura ad alta precisione. La sua struttura pixel ultra piccola da 8μm e la risoluzione ad alta definizione 640*512 catturano dettagli termici complessi, mentre la sensibilità termica NETD ≤30mK leader del settore identifica con precisione sottili deviazioni di temperatura che i moduli standard non sono in grado di rilevare.
Coprendo la banda infrarossa a onda lunga standard da 8-14μm, fornisce un rilevamento di target ambientali altamente affidabile per scenari quotidiani e industriali. Dotato di correzione adattiva dell'uniformità NUC e tecnologia di riduzione del rumore 3DNR, il nucleo elimina la distorsione e la grana dell'immagine, offrendo video termici uniformi, chiari e stabili. Combinato con un'elevata velocità di risposta e una lunga durata a temperature elevate, funge da soluzione principale premium per la misurazione della temperatura ad alta precisione e la sorveglianza intelligente.
Caratteristiche principali
- Design estremamente leggero
- Dimensioni compatte di 13*13*18,3 mm e un peso di 6,7 ±1,5 g (incluso un obiettivo da 6 mm)
- Tra i più alti livelli di integrazione della sua categoria
- Alta sensibilità, rilevamento preciso
- Pixel ultra-piccoli da 8μm con risoluzione 640 * 512, che offrono dettagli precisi e immagini chiare
- NETD tipico ≤ 30 mK, che consente il rilevamento affidabile di sottili differenze di temperatura
- Sviluppo semplificato, integrazione rapida
- Sono disponibili diverse opzioni di lenti ottiche per soddisfare i diversi requisiti applicativi
- Supporta più interfacce di output delle immagini, tra cui MIPI/USB 2.0/BT.656
- Uscita dati immagine RAW e YUV, con controllo tramite porta seriale/I2C
Specifiche del prodotto
| Modello | iTL608 |
|---|---|
| Indicatori dei rilevatori IR | |
| Materiale sensibile | VOx |
| Risoluzione | 640*512 |
| Dimensione pixel | 8μm |
| Risposta spettrale | 8μm ~ 14μm |
| NET tipico | ≤30mK |
| Elaborazione delle immagini | |
| Frequenza fotogrammi digitali | 30/50 Hz |
| Orario di avvio | ≤6s |
| Video digitale | RAW/YUV/TMP |
| Algoritmo di immagine | NUC/3DNR/DNS/RDC/EE |
| Visualizzazione delle immagini | 10 tipi (Bianco caldo/Lava/Ferro rosso/Ferro caldo/Medico/Artico/Arcobaleno 1/Arcobaleno 2/Tinta/Nero caldo) |
| Software per computer | |
| Software | Controllo del modulo e visualizzazione video |
| Elettrico | |
| Interfaccia esterna standard | Interfaccia 34Pin_Connector: BP04SD-34-0065-R0 |
| Interfaccia di comunicazione | TTL-232/USB2.0/I2C |
| Interfaccia video digitale | MIPI/USB2.0/BT.656 |
| Tensione di alimentazione | 4-5,5 V |
| Consumo energetico tipico | 0,4 W |
| Meccanico | |
| Dimensioni (compreso l'obiettivo) | Con obiettivo da 6 mm: 13 * 13 * 18,3 mm (diametro esterno dell'obiettivo Φ12,3 mm) Con obiettivo da 8,7 mm: 13 * 13 * 19,8 mm (diametro esterno dell'obiettivo Φ15,6 mm) Con obiettivo da 16,7 mm: 13 * 13 * 27,9 mm (diametro esterno obiettivo Φ22,2 mm) Con obiettivo da 30 mm: 13 * 13 * 39 mm (diametro esterno dell'obiettivo Φ36 mm) |
| Peso (incluso obiettivo) | 6,7±1,5 g (lente da 6 mm) 7,5±1,5 g (obiettivo da 8,7 mm) 17±1,5 g (obiettivo da 16,7 mm) 42,7±1,5 g (obiettivo da 30 mm) |
| Adattabilità ambientale | |
| Temperatura operativa | -40℃~+70℃ |
| Temperatura di conservazione | -45℃~+85℃ |
| Umidità | 5%~95%, senza condensa |
| Vibrazione | 5,35 g, vibrazione casuale, 3 assi |
| Impatto | Mezza onda sinusoidale, 40 g/11 ms, direzione dell'impatto asse X, 3 volte |
| Certificazione | ROHS2.0/REACH |
| Lente ottica | Messa a fuoco fissa atermica: 6/8,7/16,7/30 mm |
Applicazioni industriali
Il modulo di imaging termico iTL608 può essere utilizzato nei settori dell'estinzione degli incendi boschivi, della manutenzione dell'energia, dell'ispezione fotovoltaica, del monitoraggio della sicurezza, dei dispositivi indossabili, dei dispositivi portatili, ecc.
Il tuo partner di fiducia nel rilevamento a infrarossi
- Profonda competenza tecnica- Con molti anni di esperienza nella ricerca, nello sviluppo e nell'applicazione della tecnologia dei sensori a infrarossi, abbiamo sviluppato solide capacità nella progettazione di chip, nella fabbricazione di wafer, nell'imballaggio e nei test, nonché nell'integrazione di sistemi.
- Focalizzato sull'innovazione e l'implementazione pratica nel rilevamento a infrarossi- Ci impegniamo a promuovere innovazioni tecnologiche nel campo della termografia, spingendo costantemente i limiti in termini di NETD, SWaP e temperatura operativa.
- Portafoglio di prodotti diversificato- Supportati da ricerca e sviluppo indipendenti e da molteplici percorsi tecnici, offriamo una gamma completa di componenti di rilevamento a infrarossi, sia raffreddati che non raffreddati.
- La rigorosa convalida dell'affidabilità garantisce la garanzia della qualità- Supportati da un solido sistema di gestione della qualità, i nostri prodotti sono sottoposti a molteplici procedure di test durante tutta la produzione.
- Supporto tecnico professionale e servizi di sviluppo congiunto- Il nostro team di ingegneri lavora a stretto contatto con i team di ricerca e sviluppo e di prodotto dei clienti per accelerare l'integrazione del sistema e migliorare l'efficienza.
Domande frequenti
Cos'è il rilevatore MCT/HgCdTe?
MCT, chiamato anche HgCdTe, si riferisce a Mercurio-Cadmio-Telluride che è un composto chimico di tellururo di cadmio (CdTe) e tellururo di mercurio (HgTe) e un materiale comune nei fotorilevatori. Il rilevatore MCT/HgCdTe è un rilevatore fotoconduttivo che opera in un ambiente criogenico ed è in grado di rilevare la radiazione infrarossa. È più sensibile dei sensori termici.
Cos'è il rilevatore T2SL?
T2SL si riferisce al Superreticolo di Tipo II, che è un materiale artificiale con eterogiunzione periodica a crescita alternata di dimensioni nanometriche. Ha un'elevata uniformità e proprietà ottiche superiori, come una grande massa effettiva degli elettroni, un grande coefficiente di assorbimento e un'elevata efficienza quantica. Rispetto al rilevatore a infrarossi MCT, il rilevatore a infrarossi T2SL ha una buona uniformità del materiale, un basso costo e prestazioni simili al rilevatore a infrarossi MCT nella banda delle onde medie e lunghe, ma presenta grandi vantaggi nella banda delle onde molto lunghe.
