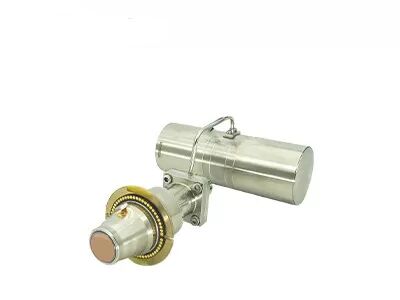

Il monitoraggio MWIR di sicurezza ha raffreddato il rivelatore infrarosso 640x512 15μM

Luogo di origine Wuhan, provincia di Hubei, Cina
Marca GST
Certificazione ISO9001:2015; RoHS; Reach
Numero di modello C615M MWIR
Quantità di ordine minimo 1 pezzo
Prezzo Negotiable
Termini di pagamento L/C, T/T

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Applicazione Monitoraggio di sicurezza Tecnologia Registrazione di immagini termiche infrarossa
Gamma spettrale 8~14μm 3,7~4,8μm MW Risoluzione 640x512/12um
Temperatura di operazione -45℃~+71℃ NETTO ≤17mK (F2); ≤18mK (F4)
Evidenziare

MWIR ha raffreddato il rivelatore infrarosso 15uM

,

Rivelatore infrarosso raffreddato monitoraggio di sicurezza

,

MWIR ha raffreddato il rivelatore 640x512

Lasciate un messaggio
Descrizione di prodotto

Il monitoraggio MWIR di sicurezza ha raffreddato il rivelatore infrarosso 640x512 15μM

Descrizione di prodotto



C615M MWIR è uno del HgCdTe/MCT ha raffreddato i rivelatori infrarossi sviluppati da tecnologia dei sensori globale (GST). È con spec. di 640x512/15μm più popolare per quasi tutte le applicazioni possibili come il sistema di sorveglianza della lunga autonomia, i visori termici tenuti in mano, le macchine fotografiche ecc. di rilevazione di perdita del gas.



Il C615M RS058 è intercambiabile con la maggior parte del scorpione della corrente principale come i prodotti una volta configurato con RS058 ha integrato il dispositivo di raffreddamento di Stirling. La progettazione del dewar, la dimensione più fresca ed interfaccia meccanica/elettrica sono quasi la stessa in modo che gli integratori della macchina fotografica debbano soltanto eliminare le loro vecchie controparti difettose e collegare facilmente il nostro C615M intercambiabile RS058 per ulteriore configurazione interna.



 Caratteristiche principali



Rappresentazione tagliente & chiara
• Buona uniformità, efficace pixel rate>99.5%
• Alta sensibilità, NETD tipico basso come 17mK



Rifornimento continuo garantito
• Interfaccia standard intercambiabile
• Fabbricazione in serie, buona consistenza



Progettato per le applicazioni specifiche
• La lunghezza d'onda può essere personalizzata
• Il rapporto focale può essere personalizzato
• La superficie di montaggio può essere personalizzata
• Cryocooler multiplo disponibile



Specifiche di prodotto



Modello C615M MW
Materiale MCT
Risoluzione 640x512
Passo del pixel 15μm
Ampiezza dello spettro 3.7μm~4.8μm MW
Modo di lavoro Istantanea, modo di integrazione di ITR/IWR; Modo di Windows; Anti-fioritura
Capacità della tassa 9.1Me-/6.5Me- (ITR)
7.8Me-/5.2Me- (IWR)
Gamma dinamica ≥75dB
Numero di uscita 4; Fino a 10Mpixel/s per uscita
NETD F2: ≤17mK
F4: ≤18mK
Efficace tasso del pixel ≥99.5%
Non uniformità di risposta ≤8%
Tipo di Cryocooler RS058/RS046
Consumo di energia costante ≤ 6W@RS058
≤ 5W@RS046
Max Power Consumption ≤12W @ RS058
≤11W @ RS046
Alimentazione elettrica RS058: CC 24V
RS046: CC 32V
Tempo di raffreddamento ≤6min @ RS058
≤5min30s @ RS046
Peso ≤600g @ RS058
≤350g @ RS046
Dimensione (millimetri) RS046: 122x46.3x82
RS058: 147x58.5x71
Temperatura di lavoro -45°C ~ +71°C



Applicazioni industriali


Il C615M MWIR criogenico ha raffreddato il rivelatore infrarosso è ampiamente usato molte aree quali il sistema di controllo a distanza, il sistema di potenziamento della visione di volo, il carico utile ecc. del Multi-sensore.

Il monitoraggio MWIR di sicurezza ha raffreddato il rivelatore infrarosso 640x512 15μM 0



Gruppo globale di tecnologia dei sensori


Il monitoraggio MWIR di sicurezza ha raffreddato il rivelatore infrarosso 640x512 15μM 1


FAQ



1. Che cosa è radiazione infrarossa?
Nel parlare della registrazione di immagini termiche infrarossa, la prima cosa per pensare circa è radiazione infrarossa (IR). La lunghezza d'onda di energia di radiazione infrarossa comincia circa a 700nm ed estende a circa 1mm. Tutti gli oggetti emettono una certa quantità di calore sotto forma di radiazione infrarossa, che è invisibile a noi, perché nell'intero spettro elettromagnetico, l'occhio nudo può vedere soltanto «la luce visibile».


2. Come fa il visore termico infrarosso lavoro?
La componente del centro dell'attrezzatura infrarossa è il rivelatore termico infrarosso, che può individuare sensibile la differenza minuscola della temperatura degli oggetti circostanti. Poi, raccoglie questi informazioni di radiazione dall'oggetto e produce le informazioni della temperatura per la rappresentazione, che è basata sulle informazioni di differenza della temperatura. Più caldo l'oggetto, più infrarossa la radiazione che produce. Se l'intensità è troppo alta, potete ritenerlo come il calore.
